7
Français
Fiche technique
Type
.........Advanced Yamaha Active Servo Technology II
Haut-parleur
..................... Woofer à cône de 20cm
Avec blindage magnétique
Puissance
...........................................................50 W
Puissance dynmique
................................100 W, 5
Ω
Impédance d’entrée
..........................................12 k
Ω
Réponse en fréquences
............... 28 Hz – 200 Hz
Sensibilité d’entrée
.......50 mV (50 Hz, 50 W/5
Ω
)
Alimentation
[Modèles pour les E.-U. et le Canada]
............................................................ CA 120 V, 60 Hz
[Modèle pour l’Australie]...................... CA 240 V, 50 Hz
[Modèles pour le R.-U. et l’Europe] ..... CA 230 V, 50 Hz
[Modèles pour la Chine, la Corée, l’Asie et modèle standard]
................................ CA 110~120/220~240 V, 50/60 Hz
Consommation
..............................................45 W
Dimensions (L x H x P)
...............................290 mm x 290 mm x 328 mm
Poids
............................................................. 8,5 kg
Réponse en fréquences
* Ce graphique ne présente pas les caractéristiques
de réponse en fréquence avec précision.
Toutes les caractéristiques techniques pourront être
modifiées sans préavis.
20 50 100 200 500 Hz
40
50
60
70
80
90
100 dB

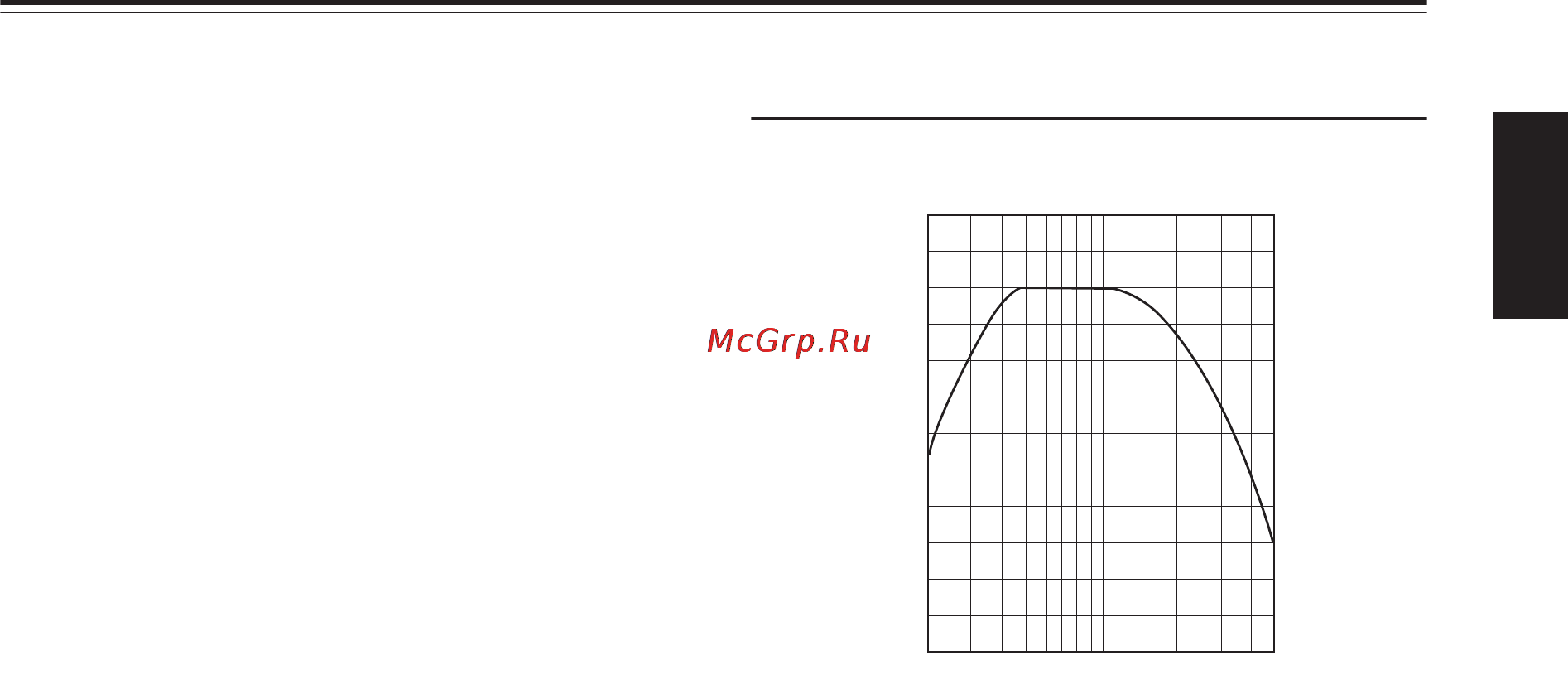

Graphique de réponse en fréquence*
