Haier FCD-30 [17/23] Внешний вид водонагревателя
![Haier FCD-30 [17/23] Внешний вид водонагревателя](/views2/1019256/page17/bg11.png)
15

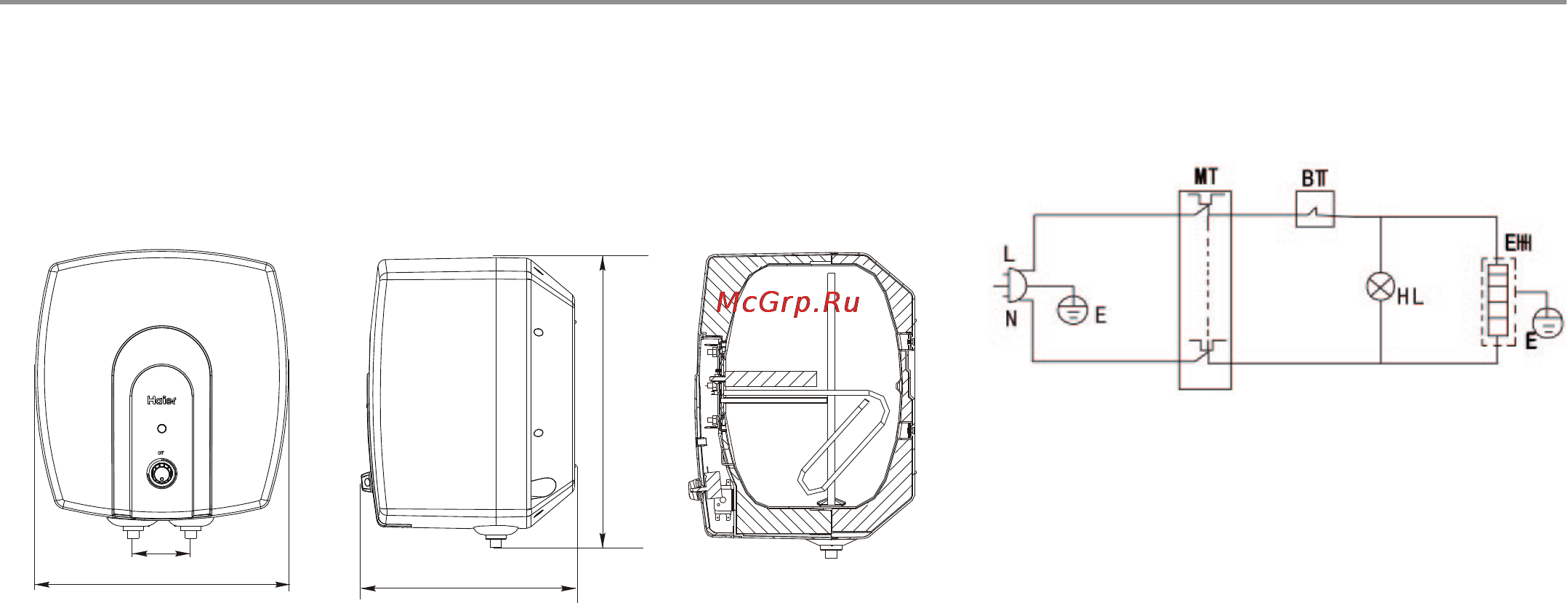

Внешний вид водонагревателя
Внешний вид водонагревателя и шаблон монтажных отверстий (для установки на стене)
Внешний вид и схема электрической цепи водонагревателя
могут быть изменены без предупреждения, без ухудшения
потребительских свойств изделия.
MT – Защитный термостат
BT – Регулируемый термостат
HL – Индикаторная лампа нагрева воды
EH – Нагревательный элемент
E – Заземление (желтый/зеленый)
L – Фаза (коричневый)
N – Ноль (синий)
Вид спереди
В разрезе
Вид сбоку
b1
c 1
A
B
d1
a 1
C
D
E
А Вход холодной воды
В Выход горячей воды
С Нагревательный элемент
D Водяной бак
Е Магниевый анод
