5
RUS-006A/f.284
Рис.6 Монтаж крышки
[15] - винты крепления
[16] - выступы
Рис.7 Термический выклю-
чатель WT3
a - включение
b - включенное состояние

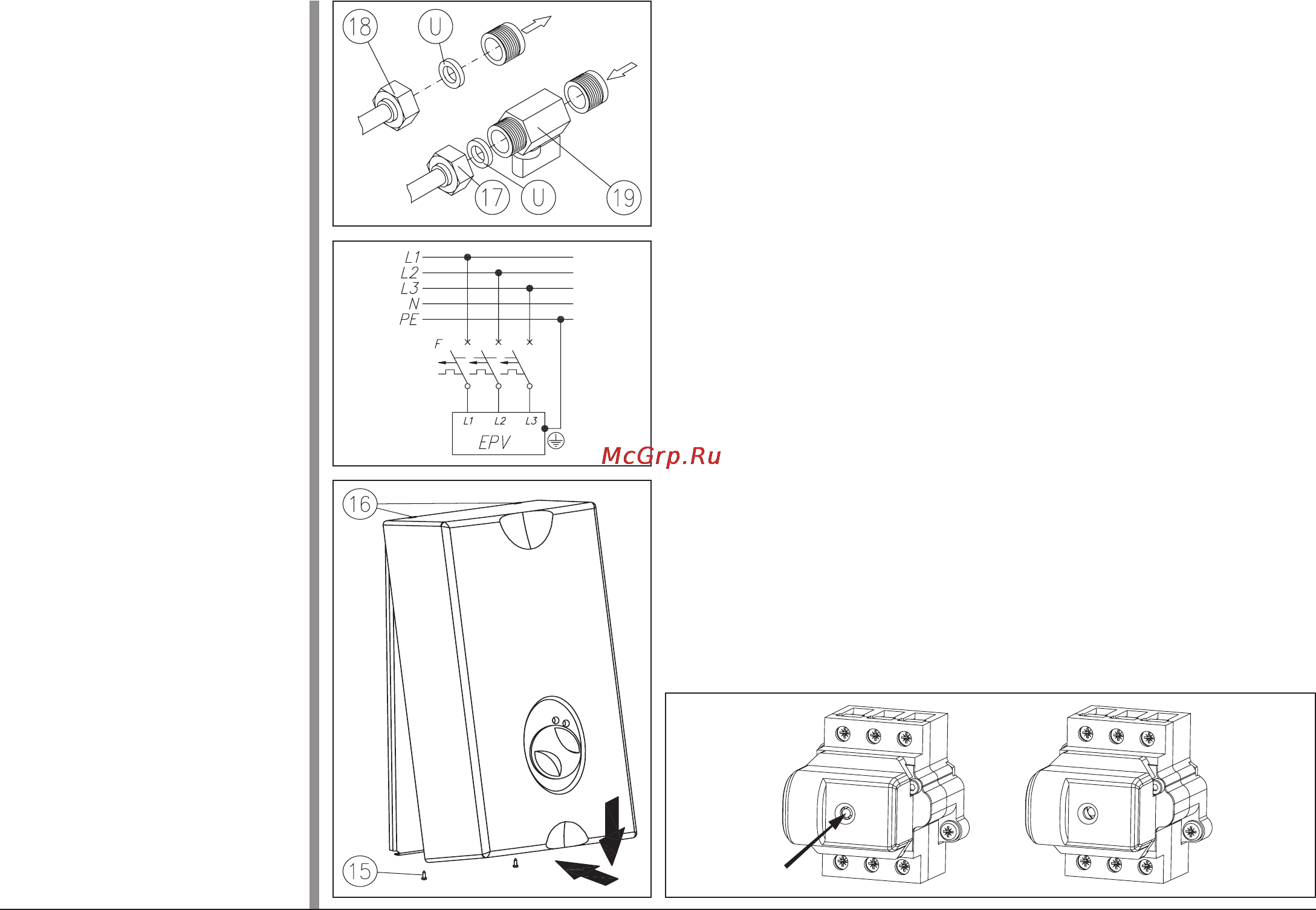

Рис.5 Электрическое
F - трехполюсный устано-
во- чный выключатель
Рис.4 Схем а подключ ения
воды
[17] - присоединение входа
- холодная вода
[18] - присоединение выхода
- горячая вода
[19] - регулировочный кран
[U] - прокладка
4
5
6
место трёхфазную электрическую сеть.
3. Подвести в отмеченные места проводку воды учитывая, что:
с правой стороны подключается холодная вода (G1/2“),
с левой стороны соединение горячей воды (G1/2
“).
Способ подключения водонагревателя к водoпpoводy показано
на рис.2.
4. Снять крышку водонагревателя (рис.3):
- открутить винты крепления [15],
- снять крышку с верхних выступов [16],
5. Закрепить водонагреватель винтами крепления, предварительно
ввeдя через отверстие [5] кабель питания.
6. Подключить водонагреватель к электрической проводке согласно рис.5.
7. Вынуть резиновую пробку из патрубка подключения выхода го-
рячей воды.
8. Между подачей холодной воды и водонагревателем установить
регулировочный кран [19].
9. Подключить водонагреватель к водяной проводке с помощью
присоединений [17] и [18] (рис.4). В соединение [17] вставить
сетчaтый фильтр [14] (рис.10).
10. Включить подачу холодной воды и проверить плотность соеди
-
нений.
11. Проверить установку термического выключателя WТ3 (рис.7).
12. Осуществить регулировку водонагревателя согл.п. Регулировка
13. Прикрепить крышку водонагревателя (рис.6):
- зацепить крышку на верхних выступах [16],
- прикрутить снизу винтами крепления [15].
14. Убедиться, что через отверстия в задней стенке прибора нет возмож-
ности доступа к элементам, находящимся под напряжением.
7
a) b)
Электропроводка должна
быть защищена диффе-
ренциальным выключате
-
лем и средствами, обеспе-
чивающими отключение
прибора от электросети,
в которых расстояние
между контактами всех
полюсов составляет не
менее 3 мм.
Содержание
- 136 koszalin ul olchowa 1 2
- Kospel s a 2
- Для получения более подробной информации относительно утилизации этого изделия следует обратится в соответственную региональную службу по утилизации или в магазин в котором было приобретено изделие 2
- Прибор нельзя выбросить как обыкновенный мусор его следует сдать в соответственный пункт приема электронных и электрических приборов для последующей утилизации соответствен ный способ утилизации ликвидирует возможное негативное влияние на окружающую среду 2
- Rus 006a f 84 3
- Водонагреватель epv 9 12 15 18 21 24 3
- Водонагреватель типа epv предназначен для быстрого нагрева проточной воды употребляемой в до машнeм хозяйствe санитарных помещениях лабораториях предприятиях и т п водонагреватель может быть одновременно подключён к раковине умывальнику ванне душу и т д температура нагреваемой воды зависит от потока воды и мощности нагревательных элементов чем больше поток воды тем ниже температура воды на выходе открытие крана горячей воды вызывает самостоятельное включение водонагревателя и получение на выходе теплой воды нагретой согласно техническим данным этого типа прибора в водонагревателе использованы трубчатые нагревательные элементы обеспечивающие максимальную безопасность во время экс плуатации противокоррозионные и химически нейтральные по отношению к воде материалы медь латунь нержавеющая сталь 3
- Общие указания 3
- Технические данные 3
- Устройство нельзя уста навливать во взрывоопас ных помещениях а также в помещениях с темпера турой окружающей среды ниже 0 c 3
- Все виды установочных работ должны произво диться только после от ключения электрической энергии и воды 4
- Монтаж 4
- Монтаж и включение водо нагревателя а также всех сопутствующих проводок следует поручить специа лизированному обслужива ющему персоналу 4
- Рекомендации 4
- Установка 4
- Rus 006a f 84 5
- Электропроводка должна быть защищена диффе ренциальным выключате лем и средствами обеспе чивающими отключение прибора от электросети в которых расстояние между контактами всех полюсов составляет не менее 3 мм 5
- Запуск 6
- Неудаление воздуха может привести к поломке водо нагревателя 6
- Процедуру удаления воз духа производить каждый раз после перебоя в подаче воды 6
- Регулировка 6
- Rus 006a f 84 7
- Техническое обслуживание 7
- Чистку фильтра воды ре комендуется производить после ремонта водопрово дной системы при силь ном загрязнении воды а также по истечении 1 года эксплуатации 7
- Эксплуатация 7
- Любое вмешательство во внутреннее устройство термического выключа теля wт3 запрещается и грозит необратимым повреждением водонагре вателя 8
- Устройство 8
- Rus 006a f 84 9
- Крышку устройства мож но снимать только после отключения водонагрева теля от электросети 9
- Неправильная работа устройства 9
- Водонагреватель epv 1 шт трафарет 1 шт регулировочный кран 1 шт прокладки 2 шт крепёжные болты 2 шт руководство по эксплуатации 1 шт 10
- Комплект поставки 10
- Лица с ограниченными фи зическими психическими или умственными возмож ностями или не имеющие навыков и знаний касаю щихся этого прибора не должны эксплуатировать это устройство если не находятся под присмо тром ответственных за их безопасность или не прошли инструктаж на тему обслуживания этого прибора 10
- Следует следить чтобы дети не игрались с этим прибором 10
- Условия гарантии 10
- Rus 006a f 84 11
- Карта гарантии 11
