9
RUS-006A/f.284

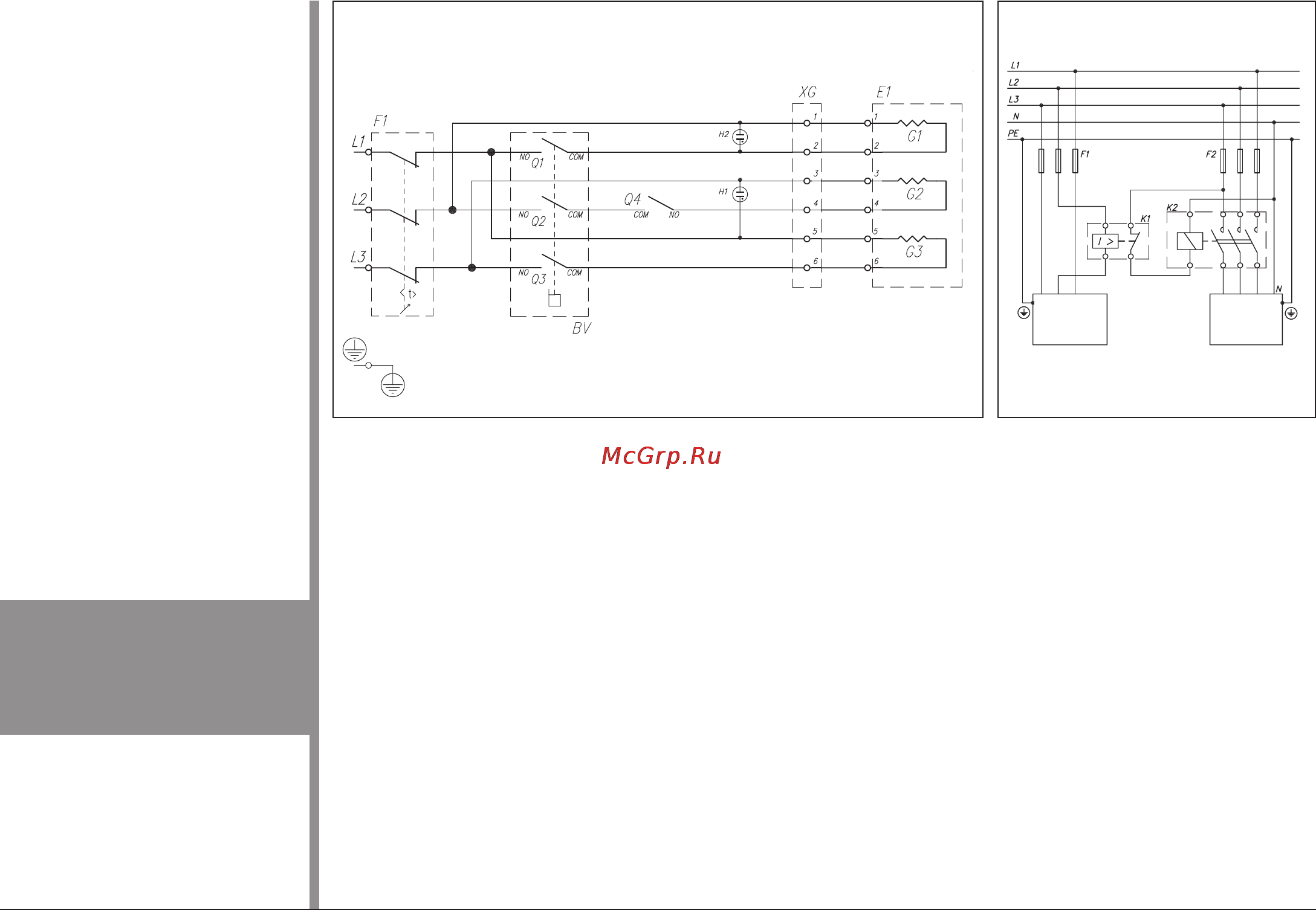

Рис.12 Принципиальная схема
E1 - водонагрева тельный
блoк [1]
BV - водный узел [2]
Q4 - переключатель мощно-
сти
F1 - термический выключа-
тель WТ3 [3]
XG - планка подключения во-
дона-гревательного блo-
ка [1]
H1 - сетевой индикатор
H2 - индикатор нагрева
Рис.13 Схема подключени я
приоритетного выклю-
чателя (пример)
K1 - токовое реле (прио ри-
тетный выключатель)
K2 - контактор
F1,F2 - предохранители
Устранение вышеназванных причин неправильной работы водонагревателя не входит в перечень
работ гарантийного ремонта. В случае аварии (т.е. если водонагреватель работает неправильно, и ни
одна из вышеназванных причин не обнаpyжeнa) нужно обратиться в сервисный центр для устранения
неисправностей.
-
повреждена электропроводка источника питания водонагревателя,
- недостаточный протoк воды через водонагреватель (засоренный
сетчатый фильтр, неправильно установлен регулировочный кла
-
пан).
- слабый нагрев или его от
-
сутствие:
- повреждена электрическая проводка источника питания водона
-
гревателя,
Крышку устройства мож-
но снимать только после
отключения водонагрева
-
теля от электросети.
Возможные неисправности и их вероятные причины:
- не светятся индикаторы:
13
Примеры приоритетных выключателей фирмы АВВ STOTZ:
для 9...12кВт - E452-5.7 6,7 ... 30A;
для 18...24кВт - E451-15 18 ... 55A.
Альтернативным решением является использование водного узла специального выполнения.
Соответствующая информация доступна в специализированных сервисных центрах или у изготови
-
теля.
Неправильная
работа
устройства
ГЛAВНAЯ
НAГPUЗКA
(главный при
-
ёмник)
ВТОPОСТЕПЕННAЯ
НAГPUЗКA
(например,
котёл EPCO)
12
L1 L2 L3
L1
L1 L2 L3
L2
L3
