Передняя панель
N2800:

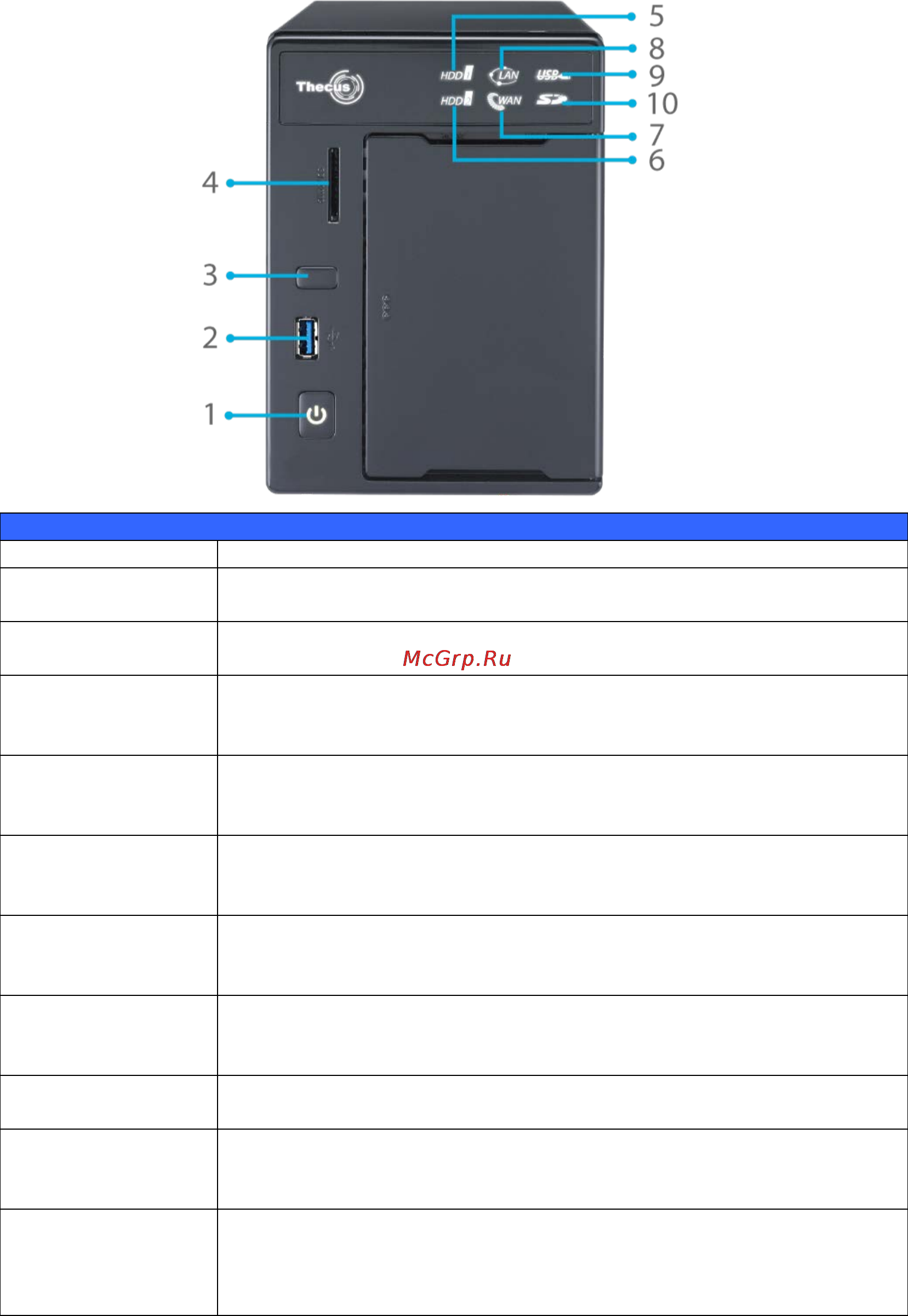

На передней панели Thecus N2800 расположены элементы управления,
индикаторы и лотки жестких дисков:
Передняя панель
Элемент
Описание
1.
Кнопка
питания
•
Включение/выключение N2
800
2. Порт USB
• Порт USB
3
.0 для подключения совместимых USB-устройств,
например, цифровых камер, USB-дисков и USB-принтеров.
3.
Кнопка
копирования
через USB
•
Копирование содержимого USB-накопителя на N2800.
4. Устройство
чтения карт
памяти
• Поддержка карт памяти SD/SDHC/MMC через USB-интерфейс.
5.
Индикатор
жесткого
диска 1
•
Мигает белый: активность жесткого диска
6. Индикатор
жесткого
диска 2
• Мигает белый: активность жесткого диска
7.
Индикатор
глобальной
сети
•
Постоянный белый: Кабельное подключение к глобальной
сети
• Мигает белый: Активность сети
8. Индикатор
LAN
• Постоянный белый: Кабельное подключение к LAN
•
Мигает : Активность сети
9.
Индикатор
копирования
через USB
•
Мигает белый: Процесс копирования через USB
10. Индикатор
устройства
чтения карт
памяти
• Мигает белый: Активность устройства чтения карт памяти
