11
Серия N4800

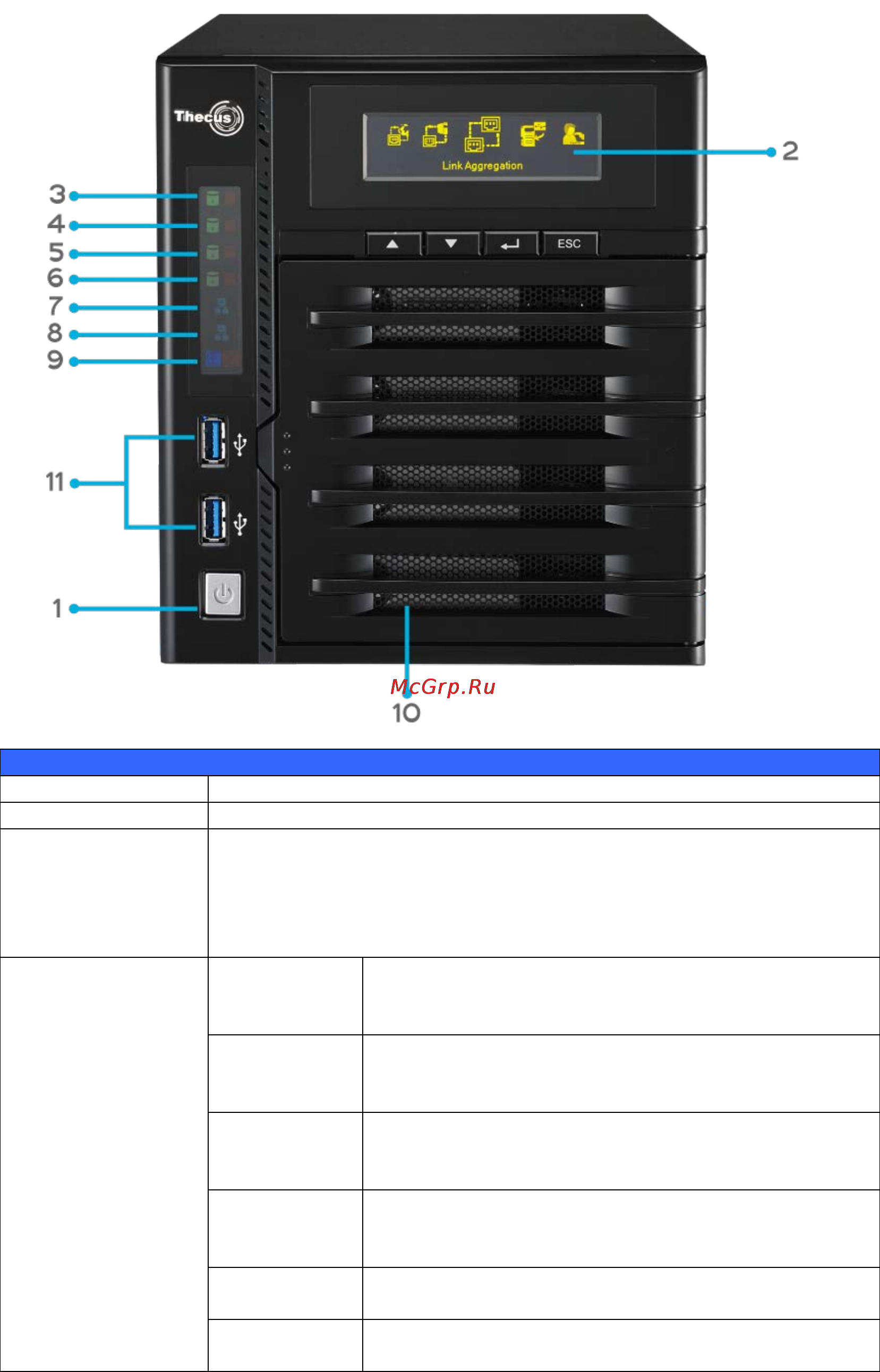

На передней панели моделей Thecus Серия N4800 размещены органы
управления устройством, индикаторы и лотки для жестких дисков:
Передняя панель
Элемент
Описание
Кнопка питания
• Включение/выключение питания Серия N4800
ОСИД
• Отображение текущего состояния системы и сообщений
• Экранная заставка ОСИД включается после того, как экран
бездействует более 3 минут.
• Экранная заставка ОСИД выключается после того, как экран
бездействует более 6 минут.
ОСИД
Индикатор
жесткого
диска 1
•
Желтый: работа жесткого диска
• Красный: отказ жесткого диска
Индикатор
жесткого
диска 2
• Желтый: работа жесткого диска
• Красный: отказ жесткого диска
Индикатор
жесткого
диска 3
•
Желтый: работа жесткого диска
• Красный: отказ жесткого диска
Индикатор
жесткого
диска 4
• Желтый: работа жесткого диска
• Красный: отказ жесткого диска
Индикатор
ГВС/ЛВС1
•
Мигает зеленым: работа в сети
Индикатор
ЛВС2
• Мигает зеленым: работа в сети
