инструкция по эксплуатации станка JET мод.JRD-720R

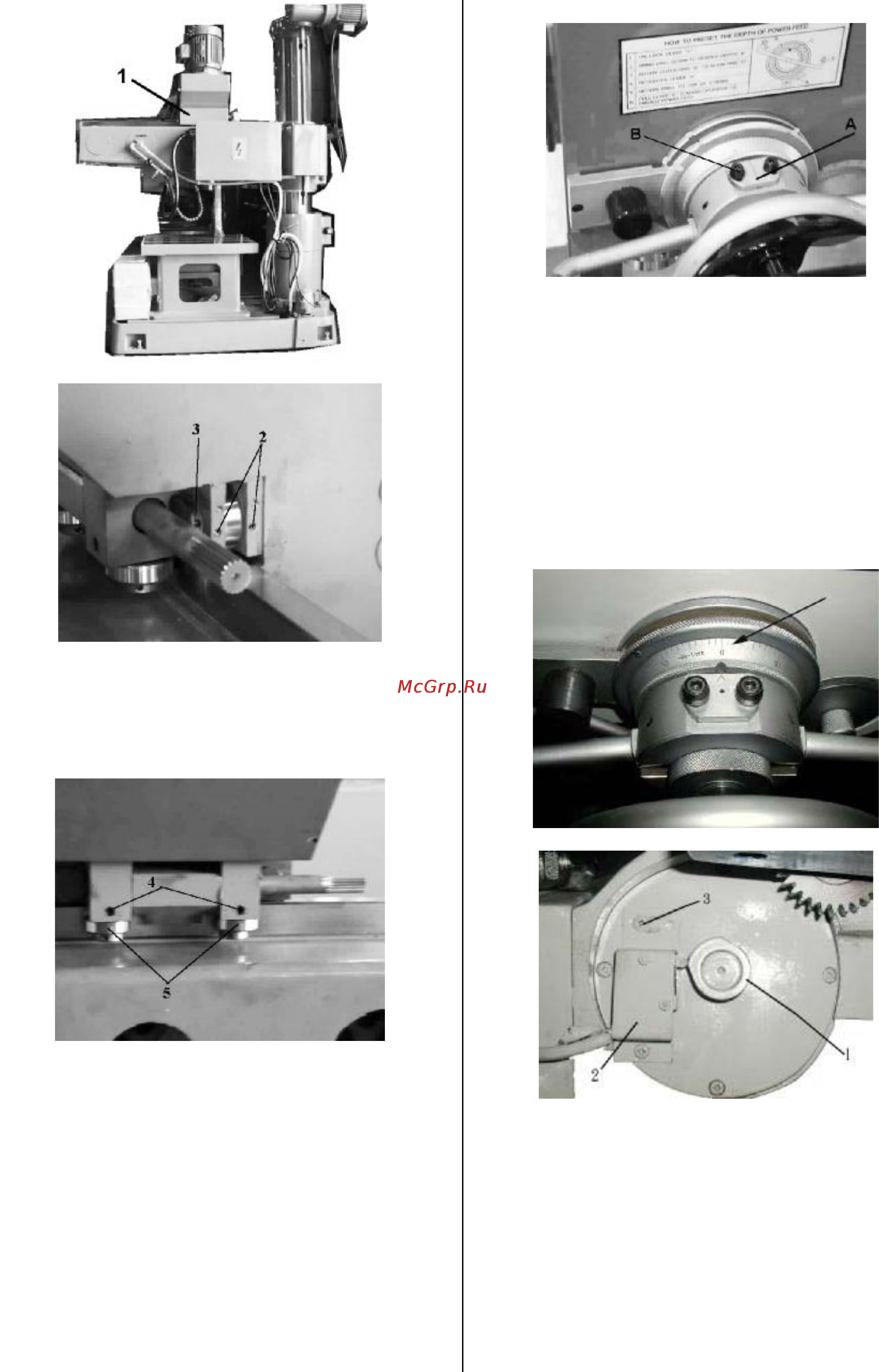

а. Снимите боковую пластину (см. Рис., № 1).

b. Ослабьте болты (см. Рис., № 2). Вставьте

торцевой ключ в отверстия (см. Рис., № 3) и

поворачивайте его. Затяните так, чтобы махо-

вик редуктора вращался свободно, но не бол-

тался. Ту же операцию проделайте с противо-

положной стороны.

c. Ослабьте болты (см. Рис., № 4). Вставьте

торцевой ключ в отверстия (см. Рис., № 3) и

поворачивайте его таким образом, чтобы ма-

ховик редуктора вращался свободно, но не

болтался. Ту же операцию проделайте с про-

тивоположной стороны.

8.4. Регулировка сцепления между рукоят-

кой выключения подачи и муфтой.

Если станок не эксплуатировался продолжи-

тельное время, между рукояткой выключения

подачи и муфтой может появиться зазор. По-

этому необходимо отрегулировать сцепление

между рукояткой выключения подачи и муф-

той.

Ослабьте болты В, как показано на рисунке.

При помощи шестигранного ключа перемести-

те регулировочный блок вперёд.

Затяните болты В, как показано на рисунке.

8.5. Максимальный диапазон регулировки

шпинделя

Если Вы обнаружили, что диапазон регули-

ровки шпинделя для минимума и максимума

отличаются или Вы меняли посадочное место

пружины, отрегулируйте зазор для шпинделя

3-5 мм, чтобы предотвратить повреждение

запасных деталей.

На рисунке показана шкала шпинделя.

Вращайте шпиндель до максимального верх-

него положения. Оставьте зазор от 3 до 5 мм.

Смотрите фото 2. Вращайте эксцентрик 1, по-

ка он не коснется концевого выключателя 2.

Вращайте шпиндель до минимального нижне-

го положения. Оставьте зазор от 3 до 5 мм.

Затяните эксцентрик и винт 3.

Медленно вращайте эксцентрик, чтобы он

коснулся концевого выключателя. После

щелчка затяните винт.
