инструкция по эксплуатации станка JET мод.JRD-720R

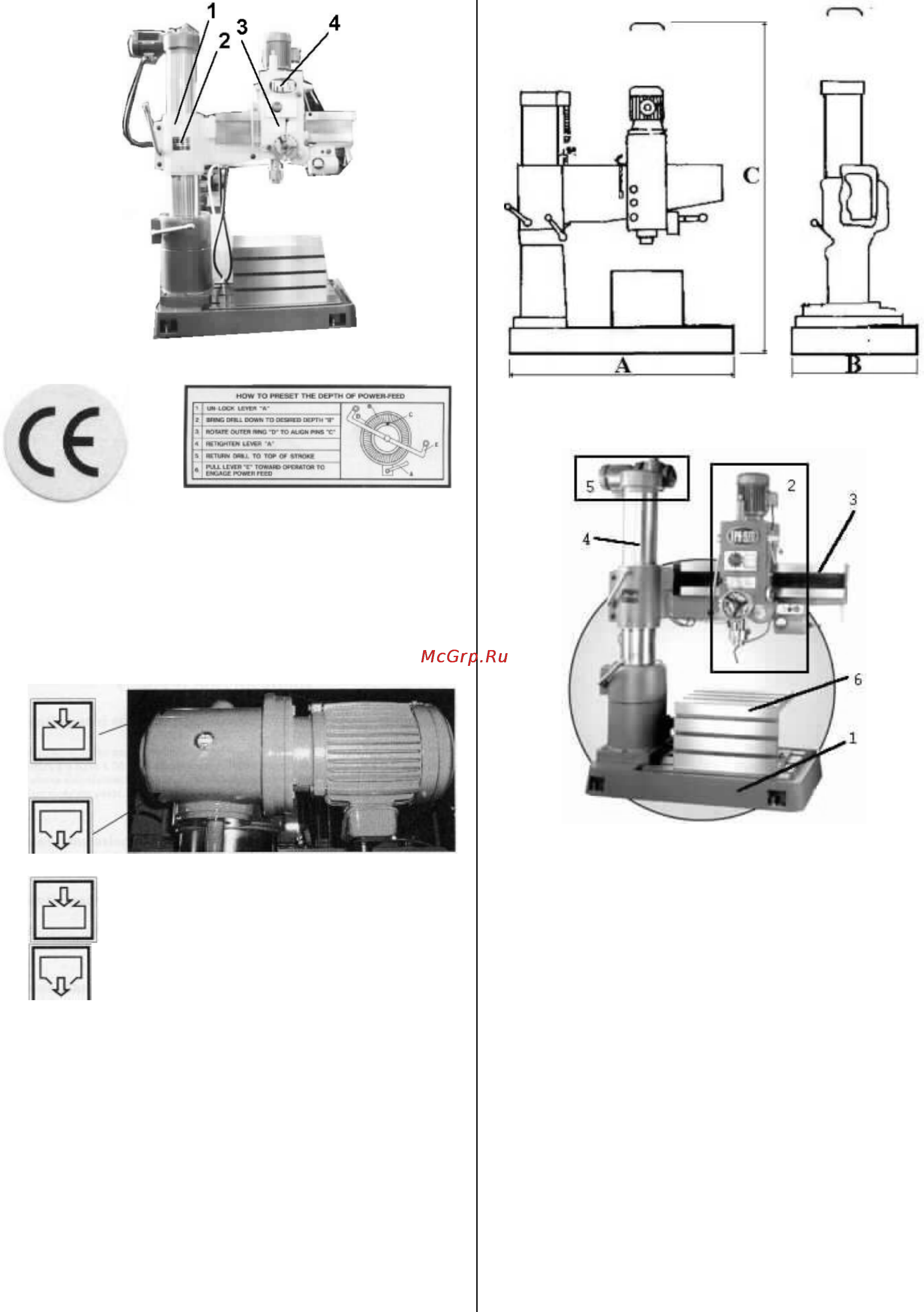

1. Сертификат

соответствия

3. Рабочая табличка:

Установка глубины подачи

2. Табличка: мар-

ка, серийный но-

мер, дата изго-

товления, компа-

ния-изготовитель.

4. Табличка: модель станка

Двигатель подъёма консоли

Положение маслозаправочное от-

верстие для заливки масла.

Положение маслозаправочное от-

верстие для слива масла.

4. СПЕЦИФИКАЦИЯ СТАНКА JRD-720R

4.1 Срок службы станка

Расчет приблизительного срока службы стан-

ка:

При условии правильного технического об-

служивания, нормальной эксплуатации, не

считая изнашиваемые детали.

8 часов x 6 дней x 50 недель x 10 лет = 24000

часов.

4.2 Габаритные размеры станка и схемы.

АхВхС .............................. 1250х640х2170 мм

4.3 Описание станка JRD-720R

1 Основание: опора станка. В основании

станка находится СОЖ, на основании уста-

новлен стол коробчатого сечения.

2 Редуктор: центральная часть сверлиль-

ного станка. Здесь находятся переключатель

частоты вращения, регулировка автоподачи,

шпиндель.

3 Консоль: служит опорой редуктора и со-

единяется с колонной.

4 Стойка: опора редуктора и консоли, ус-

тановлена на основании.

5 Верхний кожух: расположен вверху ко-

лонны.

6 Стол коробчатого сечения с зажимами:

позволяет достичь необходимой точности об-

работки.
