инструкция по эксплуатации станка JET мод.JRD-720R
7
Эти схемы предназначены для основания и
анкерных болтов, и для соответствующего
положения станка JRD-720R.

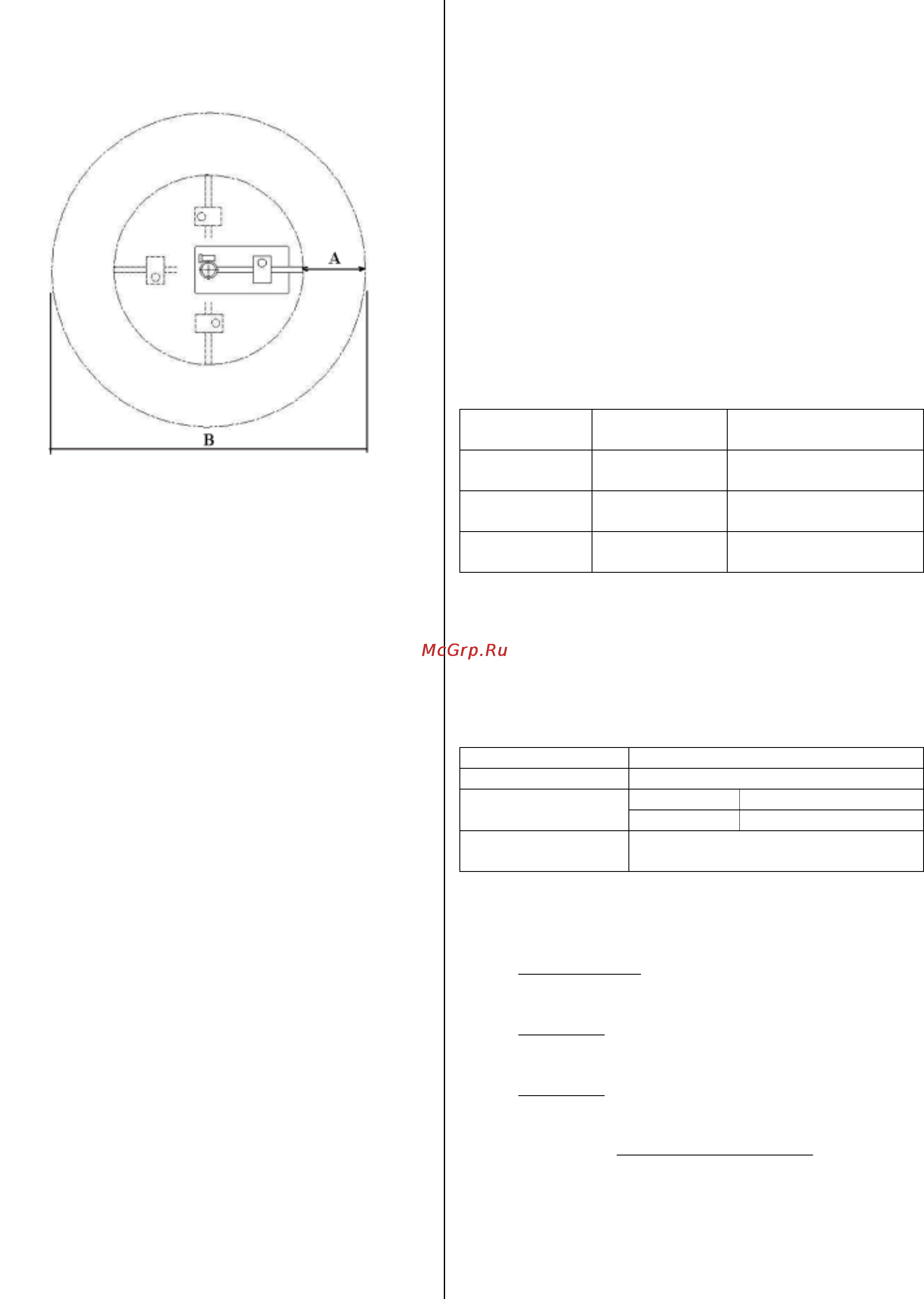

5.2 Пространство вокруг станка
Приведённые здесь расчеты являются обла-
стью поворота консоли на 360º. Самый боль-
шой внешний круг плюс 1000 мм (см. Рис.).
Расстояние от центра стойки до конца
консоли – 1028 мм
Плюс площадка для технического об-
служивания (A) 1000 мм
Общее пространство (B) – 4056 мм
5.3. Условия эксплуатации
a. Не устанавливайте станок в области
прямого солнечного света.
b. Для нормальной эксплуатации диапа-
зон температуры должен быть от +5º до 40º.
c. Влажность: от 30% до 95%. При макс.
температуре 40°C относительная влажность
должна быть не больше 50%. При относитель-
но низкой температуре, влажность должна
быть в пределах допустимой нормы. Напри-
мер, при температуре 20°C влажность должна
быть 90%.
d. Не используйте станок поблизости от
мест хранения горючих жидкостей и газов.
e. Не используйте станок вблизи таких
электроустановок, как, например, сварочная
машина и электроэрозионный станок.
f. Основание, на котором будет установ-
лен станок, должно быть гладким и ровным.
g. Рабочее место должно быть хорошо осве-
щено: более 500 лк.
h. В помещении должна быть хорошая
вентиляция.
5.4 Требования по подключению станка к
сети
a. Допустимое колебание напряжения:
норма ±10% напряжения.
b. Допустимое колебание частоты: ± 1Гц
(50/60 Гц).
c. Продолжительность моментального
отключения: 10 миллисекунд.
d. Допустимый скачок напряжения.
Максимальное значение 200% или меньше
фактического значения линейного напряжения
(эффективное значение). Продолжительность:
1,5 миллисекунды или меньше.
e. Допускается переменное напряжение
искажения формы сигнала.
f. Допустимый дисбаланс сетевого на-
пряжения: 5% или меньше.
g. Мощность:
Двигатель .............................................. 1,5 кВт
Двигатель консоли ............................. 0,75 кВт
Двигатель насоса СОЖ ........................ 0,1 кВт
Общие требования по подключению должны
соответствовать ............................... 5.935KVA
5.5. Расчёт энергопотребления для JRD-720R
Двигатель
Номинальная
мощность
Макс. потребляемая
мощность
Главный дви-
гатель
1,5 кВт
4,2 кВт
Двигатель
консоли
0,75 кВт
2,1 кВт
Двигатель
насоса СОЖ
0,1 кВт
0,28 кВт
Общая номинальная мощность:
(1.5 кВт+0.75кВт+0.1кВт)=2.35 кВт………….(1)
Макс. общая потребляемая мощность:
(4.2 кВт +2.1 кВт +0.28 кВт)=6.58 кВт……….(2)
Рассчитанная при помощи преобразова-
теля выходная мощность для схемы
управления
Модель
Единица
100ВА
Питание
Вход
АС400В±10% 1 Ø
Выход
АС240В±10% 1Ø
Температура ок-
ружающей среды
0⁰С – 55⁰С
S = КВА
P = кВт
Pf х n = 0.75 (корректирующий фактор)
S =
кВт
Pf x n (0.75)
P=
=3.133КВА……….(1)
P=
=8.773КВА……….(2)
Ёмкость элек-
трооборудова-
ния
3133КВА+8.773КВА
=5.935КВА
2
