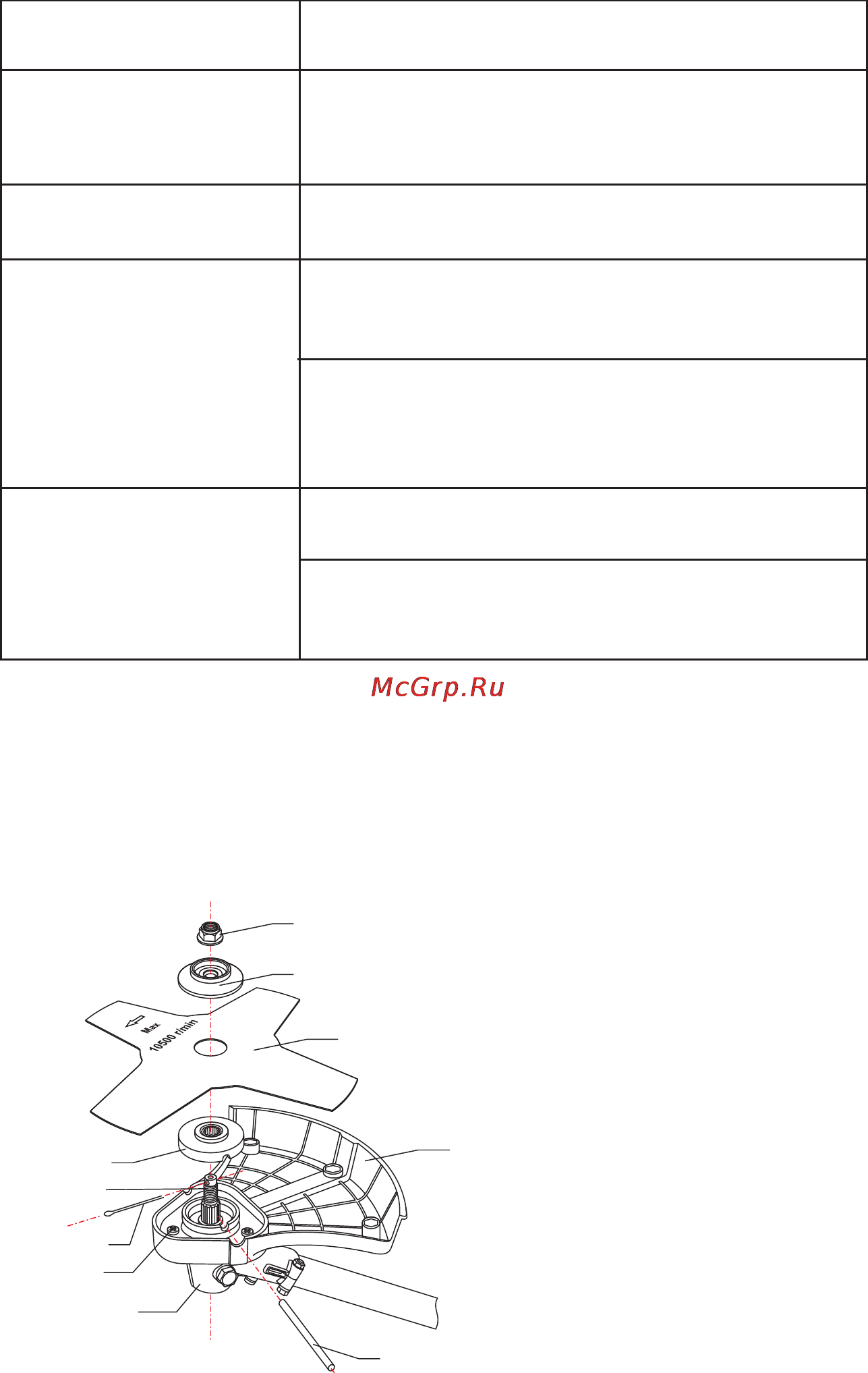

Периодичность обслуживания Вид обслуживания Перед запуском двигателя Залейте в топливный бак свежей и чистой топливной смеси приготовленной в пра вильной пропорции Каждые 10 часов работы Очистите воздушный фильтр Каждые 50 часов или 1 раз в сезон Проверьте состояние свечи зажигания и зазор между ее электродами По необходимости добавьте консистен тную смазку типа Литол в редуктор конической предачи Регулярно Очистите ребра системы охлаждения двигателя Тщательно очистите головку и шпиндель от травы и сора попавших в зазоры шпиндельного узла 9 3 Установка ножа На мотокосе используются многолезвийные ножи из стали Ввиду применения на мотокосе редуктора стандартного не уси ленного типа не рекомендуется использовать дисковые фрезы для са довых машин Нож устанавливают в следующем порядке рис 2 установите защитный ко жух 18 на фланец редуктора 26 развернув его в сторону штанги и закрепите его тре мя винтами 7 наденьте на нож защит ный чехол наденьте шлицевый фла нец 1 на шпиндель 2 Сов местите отверстие в шлице вом фланце с отверстием в корпусе редуктора и вставьте в него фиксирующий стер жень 3 18 установите замкнутую рукоятку на штанге напротив фланца повернув рукоятку упором влево соедините фланец и рукоятку двумя винтами удерживая гайки в посадочных отверстиях фланца удерживая мотокосу в рабочем положении установите замкну тую рукоятку в положение обеспечивающее максимальное удобство при работе Затяните винты 6 1 3 Установка и регулировка положения велосипедной рукоятки 23 КРБ 23 ЗЗВ приставьте нижний фланец крепления рукоятки к верхней трубе 15 штанги за разъемным соединением установите верхний фланец на штанге напротив нижнего фланца соедините два фланца двумя винтами вставьте велосипедную рукоятку в гнездо верхнего фланца раз вернув ее как показано на рисунке 1 наложите скобу на рукоятку напротив верхнего фланца соедини те скобу и фланец двумя винтами удерживая мотокосу в рабочем положении установите велоси педную рукоятку в положение обеспечивающее максимальное удо бство при работе затяните все 4 винта 6 1 4 Установка плечевого ремня отрегулируйте предварительно длину ремня по своему росту защелкните карабин ремня на хомуте 28 накиньте ремень на левое плечо через голову и точно отрегули руйте длину ремня таким образом чтобы ваша рука без напряжения доставала переднюю рукоятку а плоскость вращения инструмента ножа лески была параллельна земле 6 2 Перед началом работы осмотрите мотокосу и убедитесь в отсутствии повреждений или недостаче отдельных частей Особо тщательно осмотрите режущий инструмент и элементы его крепления проверьте уровень топлива в топливном баке заготовьте необходимое количество топлива проверьте состояние воздушного фильтра и надежность присое динения колпачка свечи опробуйте работу органов управления на холостом ходу Рычаг 10 управления дросселем и рычаг 11 блокировки дросселя должны пере мещаться свободно без приложения усилий а при отпускании дол жны быстро возвращаться в нейтральное положение Рычаг 10 управ ления дросселем должен оставаться заблокированным до тех пор по ка не будет нажат рычаг 11 блокировки дросселя
