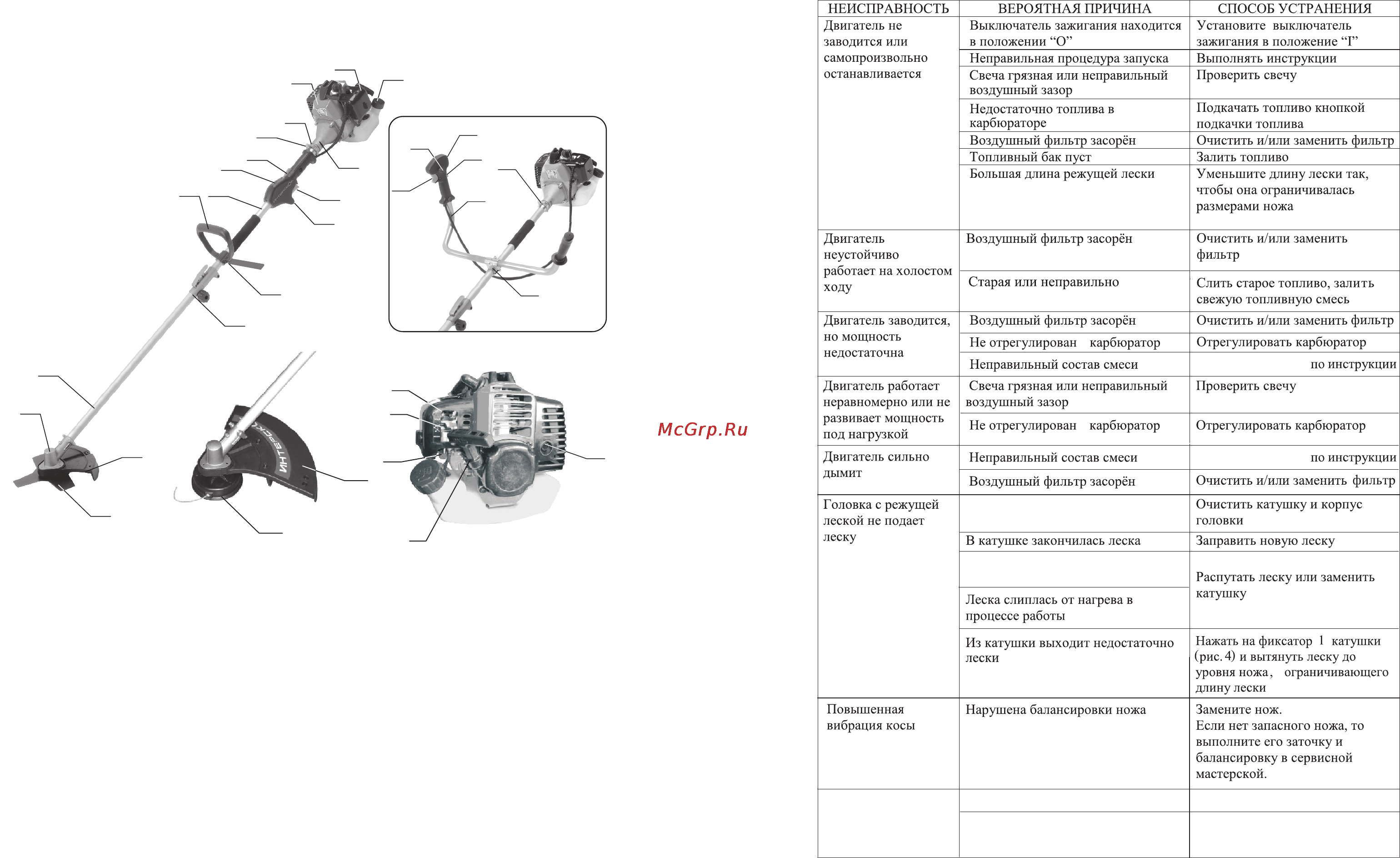

10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 4 УСТРОЙСТВО мотокосы 4 1 Общий вид мотокосы представлен на рисунке 1 КРБ 23 33 КРБ 23 33 В Рис 1 1 Блок моторный 2 Рукоятка задняя 3 Рукоятка передняя 4 Рукоятка стартера 5 Ручка воздушной заслонки 6 Пробка топливного бака 7 Выключатель зажигания 1 0 8 Глушитель 9 Муфта сцепления 10 Клавиша управления дросселем 11 Рычаг блокировки дросселя 12 Регулятор холостого хода карбюратора 13 Кнопка подкачки топлива праймер 14 Виброгасящая муфта 15 Верхняя труба штанги 16 Нижняя труба штанги 17 Соединение разъемное 18 Защитный кожух ножа 19 Нож 4 лсзвийный 20 Крышка воздушного фильтра 21 Крепеж рукоятки передней 22 Крепеж велосипедной рукоятки 23 Рукоятка велосипедного типа 24 Головка с леской 25 Защитный кожух головки 26 Угловой редуктор 27 Кнопка фиксации клавиши управления дросселем 28 Хомут крепления плечевого ремня 6 НЕИСПРАВНОСТЬ Двигатель не заводится или самопроизвольно останавливается ВЕРОЯТНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ Выключатель зажигания находится в положении О Неправильная процедура запуска Свеча грязная или неправильный воздушный зазор Установите выключатель зажигания в положение I Выполнять инструкции Проверить свечу Недостаточно топлива в карбюраторе Воздушный фильтр засорён Топливный бак пуст Большая длина режущей лески Подкачать топливо кнопкой подкачки топлива праймером Очистить и или заменить фильтр Залить топливо Уменьшите длину лески так чтобы она ограничивалась размерами ножа ограничителя на кожухе Очистить и или заменить фильтр Двигатель неустойчиво работает на холостом ходу Воздушный фильтр засорён Старая или неправильно приготовленная топливная смесь Слить старое топливо залить свежую топливную смесь Двигатель заводится НО мощность недостаточна Воздушный фильтр засорён Очистить и или заменить фильтр Не отрегулирован карбюратор Отрегулировать карбюратор Неправильный состав смеси Приготовить смесь по инструкции Проверить свечу Двигатель работает неравномерно или не развивает мощность под нагрузкой Свеча грязная или неправильный воздушный зазор Двигатель сильно ДЫМИТ Неправильный состав смеси 11риготовить смесь по инструкции Воздушный фильтр засорён Очистить и или заменить фильтр Головка с режущей леской не подает леску Головка с режущей леской загряз нилась трава намоталась на вал Очистить катушку и корпус головки В катушке закончилась леска Заправить новую леску Не отрегулирован карбюратор Леска перекручена запуталась в процессе работы Леска слиплась от нагрева в процессе работы Отрегулировать карбюратор Распутать леску или заменить катушку Из катушки выходит недостаточно лески Нажать на фиксатор 1 катушки рис 4 и вытянуть леску до уровня ножа ограничивающего длину лески Повышенная вибрация косы Нарушена балансировки ножа Замените нож Если нет запасного ножа то выполните его заточку и балансировку в сервисной мастерской Некачественное кошение травы Затупился нож Замените нож Неисправен механизм выпуска лески Устраните неисправность согласно указаниям пкт 9 4 23
