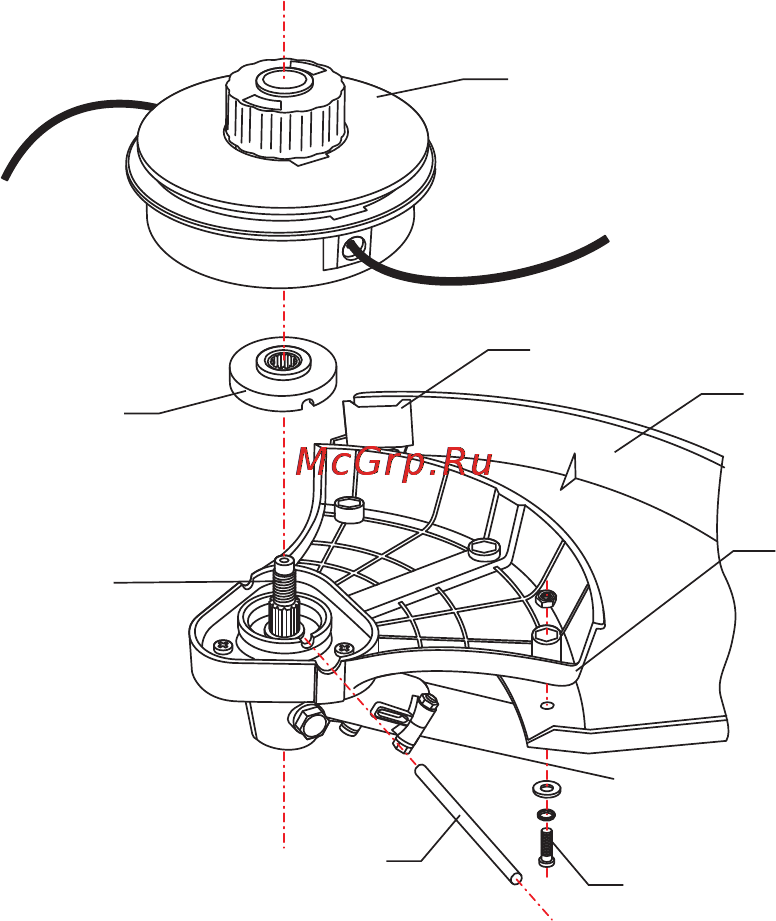

перед заправкой топливом перед регулировкой мото косы перед любой операцией с режущим инструментом в т ч когда вы снимаете или устанавливаете защитный кожух или режущий инстру мент перед тем как приступить к осмотру чистке или профилактичес ким работам на мотокосе 5 5 3 Останавливайте двигатель и отсоединяйте кабель свечи после удара о твёрдый предмет В подобном случае следует про верить не была ли повреждена мотокоса и при необходимости про вести мелкий ремонт прежде чем продолжить работу если мото коса начинает ненормально вибрировать В этом случае немедленно выявите и по возможности устраните причину вибра ции 5 5 4 Дайте остыть двигателю перед внесением мотокосы в помещение перед сливом остатков топлива из топливного бака перед заправкой топливом 5 5 5 Чтобы уменьшить риск воспламенения регулярно очищайте двигатель и глушитель от остатков травы листьев и топлива 6 ПОДГОТОВКА К РАБОТЕ 6 1 Перед началом эксплуатации мотокосы внимательно прочитайте данный паспорт удалите упаковку проверьте комплектность поставки и наличие самостоятельно монтируемых частей не установленных на мотокосе при продаже подготовьте режущий инструмент внимательно ознакомьтесь с расположением и функционирова нием органов управления мотокосы научитесь заводить и быстро останавливать двигатель произведите сборку мотокосы 6 1 1 Сборка разъёмной штанги Для этого соедините верхнюю 15 и нижнюю 16 трубы штанги с по мощью разъемного соединения 17 так чтобы крепления и замок вста ли в гнезда до упора до характерного щелчка За тяните барашковую гайку заворачивая её по часовой стрелке Перед работой всегда проверяйте затяжку барашковой гайки раз ъемного соединения 6 1 2 Установка и регулировка положения замкнутой рукоятки 3 КРБ 23 33 приставьте фланец рукоятки снизу к верхней трубе 15 штанги за разъемным соединением 10 удерживая фиксирующий стержень одной рукой другой рукой наденьте режущий нож 19 на шпиндель убедитесь что режущий нож ровно лежит на шлицевом фланце наденьте на шпиндель прижимную шайбу 4 плоской стороной к ножу и наверните гайку 5 на резьбу шпинделя против часовой стрелки ле вая резьба удерживая фиксирующий стержень одной рукой затяните гайку гаечным ключом так чтобы прижимная шайба плотно прижала нож к шлицевому фланцу затем до тяните гайку на 1 4 1 2 оборота вставьте шплинт 6 в отверстие шпинделя и разогните усы выньте фиксирующий стержень 3 Снимите защитный чехол с но жа и сохраните его для дальнейшего использования Снятие ножа производите в обратном порядке 9 4 Установка головки с леской На мотокосе используется леска 02 5 мм 9 4 1 Режущая головка устанавливается на моткосу следующим об разом рис 3 наложите защитный кожух 25 головки на за щитный кожух 18 со вместив их по трем кре пежным отверстиям Сое дините кожухи тремя винтами 4 с гроверной и плоской шайбой удер живая гайки в посадоч ных отверстиях защит ного кожуха 18 Затяните винты наденьте шлицевой фланец 1 на шпиндель 2 Совместите отверстие в шлицевом фланце с от верстием в корпусе ре дуктора вставьте в него фиксирующий стержень 3 Рис 3 19
