12
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
12
RON
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не являетсяИнформация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
1 D E S C R I E R E A F R I G I D E R U LU I
1.1 Frigiderul este destinat pentru congelarea şi păstrarea de lungă
durată a alimentelor congelate, prepararea gheţii alimentare în CC;
pentru răcirea şi păstrarea pe termen scurt a produselor alimentare,
băuturilor, fructelor şi legumelor în CF în conformitate cu figura 1.
1.2 Este necesar ca frigiderul să funcţioneze la temperatura med-
iului ambiant de la plus 16
0
С până la plus 32
0
С.
1.3 Spaţiul total necesar pentru funcţionarea frigiderului se
determină de dimensiunile de gabarit, indicate în milimetri în figura 2.
Pentru extragerea liberă a componentelor din frigider este necesar de
deschis uşa la unghiul nu mai mic de 90
0
.
1.4 Elementul de reglare a temperaturii din frigider, în conformitate
cu Figura 3 este butonul de reglare a temperaturii, care se află deasupra
CF. Butonul se roteşte în sensul acelor de ceasornic sau în sensul contrar
al acestora şi are diviziuni numerice. Diviziunea “1” corespunde celei mai
uşa CC
1100
Figura 2 – Frigider (vedere de sus)
sertar
distanţier
90
0
555
buton de reglare a temperaturii
Figura 3 – Reglarea temperaturii
joase setări de temperatură (răcire minimă) în camera frigorifică, diviz-
iunea “4” – celei mai înalte setări de temperatură (răcire maximă).
1.5 În raft adînc pe uşă este instalat opritorul, în conformitate cu
figurile 1, 4. Opritoruleste prevăzutpentru a prevenideplasareavaselor
(borcanelor, sticlelor) amplasalate în raft.
1.6 Pentru a extrage sertarul pentru legume şi fructe din CF (la
deschiderea uşii frigiderului la un unghi nu mai mare de 90
0
), în conf-
ormitate cu figura 5 trebuie:
– să trageţi sertarul spre sine până la oprirea acestuia în uşa
deschisă a CF;
– să întoarceţi sertarul în partea de deschidere a uşii şi să-l scoateţi
din frigider.
1.7 Sertarele CC au câte un mâner pe panoul frontal pentru a fac-
ilita încărcarea şi descărcarea produselor, şi mânere pe părţile laterale
(cu excepţia sertarului de jos) pentru deplasarea în afara frigiderului,
în conformitate cu figura 6.
I — camera de congelare (CC):
« a » - zona de congelare şi păstrare; « b » - zona de păstrare ;
II — camera firgorifică, pentru păstrarea produselor proaspete (CF)
I
II
«а»
«b»
«b»
sertar (de jos)
sertar
sertar (pentru
legume şi fructe)
raft sticlă
(de jos)
opritor
raft adânc
pe uşă
raft adânc
pe uşă
sertar
raft sticlă

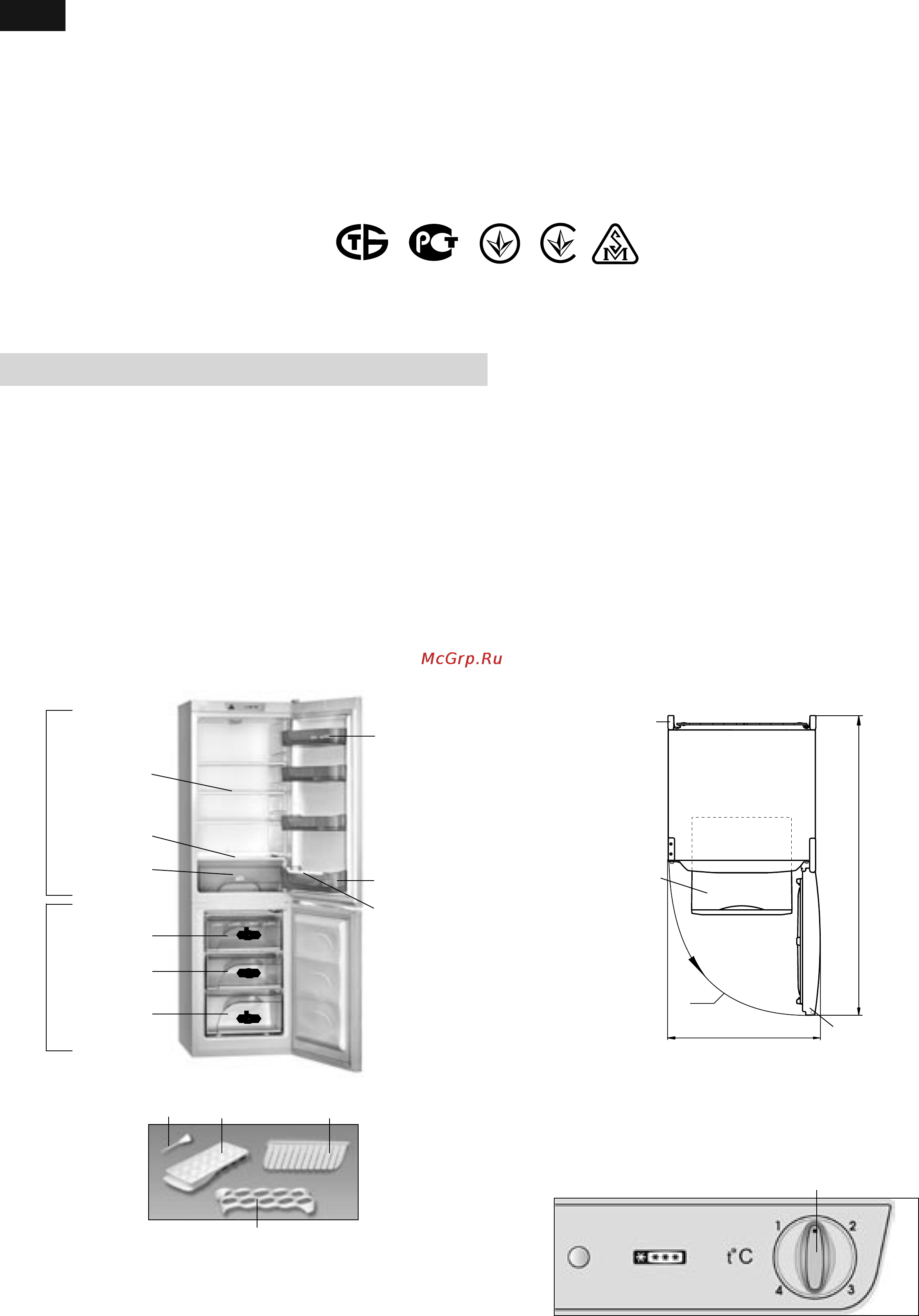

Figura 1 – Frigider şi piese componente
suport pentru ouă
piesă pentru
desfundat
taviţă pentru
gheaţă opritor
Anexa
FRIGIDER - CONGELATOR
Certificat de conformitate a produselor emise pentru BELLIS (strada Krasnaia, 7В, 220029, or. Minsk, Belarus):
Nr. ТС BY/112 03.03. 020 00129, valabil de la 09.02.2012 până la 08.02.2017.
ХМ-4208-ХХХ
ХМ-4209-ХХХ
ХМ-4210-ХХХ
ХМ-4214-ХХХ
РБ01 003 1003001
