UKR
Додаток
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
1 О П И С ХОЛ О Д И Л Ь Н И КА
1.1 Холодильник призначений для заморожування і трива-
лого зберігання заморожених продуктів, приготування харчо-
вого льоду в МК; для охолодження і короткочасного зберігання
харчових продуктів, напоїв, овочів і фруктів в ХК відповідно з
рисунком 1.
1.2 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 16
0
С до плюс 32
0
С.
1.3 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, які вказані на
рисунку 2 в міліметрах. Для безперешкодного виймання ком-
плектуючих з холодильника необхідно відкривати двері камер
на кут не менше 90
0
.
1.4 Органом регулювання температури в холодильнику від-
повідно з рисунком 3 є ручку терморегулятора, яка розташована
над ХК. Ручка повертається за годинниковою стрілкою і проти неї і
встановлюється точно на вибрані поділки. Поділка “1” відповідає
найбільш високій температурі (найменше охолодження) в каме-
рі, поділка “4” — найбільш низькій (найбільше охолодження).
двері МК
1100
Рисунок 2 — Холодильник (вигляд зверху)
корзина
упор задній
90
0
555
ручка терморегулятора
Рисунок 3 — Регулювання температури
1.5 В бар’єре встановлений обмежувач відповідно до рисун-
ків 1, 4. Обмежувач передбачений для запобігання переміщенню
встановлюваних ємкостей.
1.6 Для виймання з ХК посудини для овочів або фруктів (при
обмеженні відкриття дверей холодильника на кут не більше ніж
на 90
0
) відповідно з рисунком 5 слід:
— посудину висунути на себе до упору у відкриті двері ХК;
— повернути її у бік відкриття дверей і дістати з холо-
дильника.
1.7 Корзини МК мають ручку на передній панелі для зруч-
ності при завантаженні і вивантаженні продуктів, а також ручки
на бічних поверхнях (окрім нижньої корзини) для переміщення
поза холодильником відповідно з рисунком 6.
2 Е КС П Л УАТА Ц І Я ХОЛ О Д И Л Ь Н И КА
2.1 ПЕРШЕ ВМИКАННЯ
Підключити холодильник до електричної мережі: вставити
вилку шнура живлення в розетку.
Відкрити двері МК. При першому вмиканні рекомендується
I — морозильна камера (МК):
«а» — зона заморожування та зберігання;
«б» — зона зберігання;
II — камера для зберігання свіжих продуктів (ХК)
I
II
«а»
«б»
«б»
корзина (нижня)
корзина
посудина (для
овочів або фруктів)
полиця–скло
(нижня)
обмежувач
бар’єр–полиця
бар’єр
корзина
полиця–скло

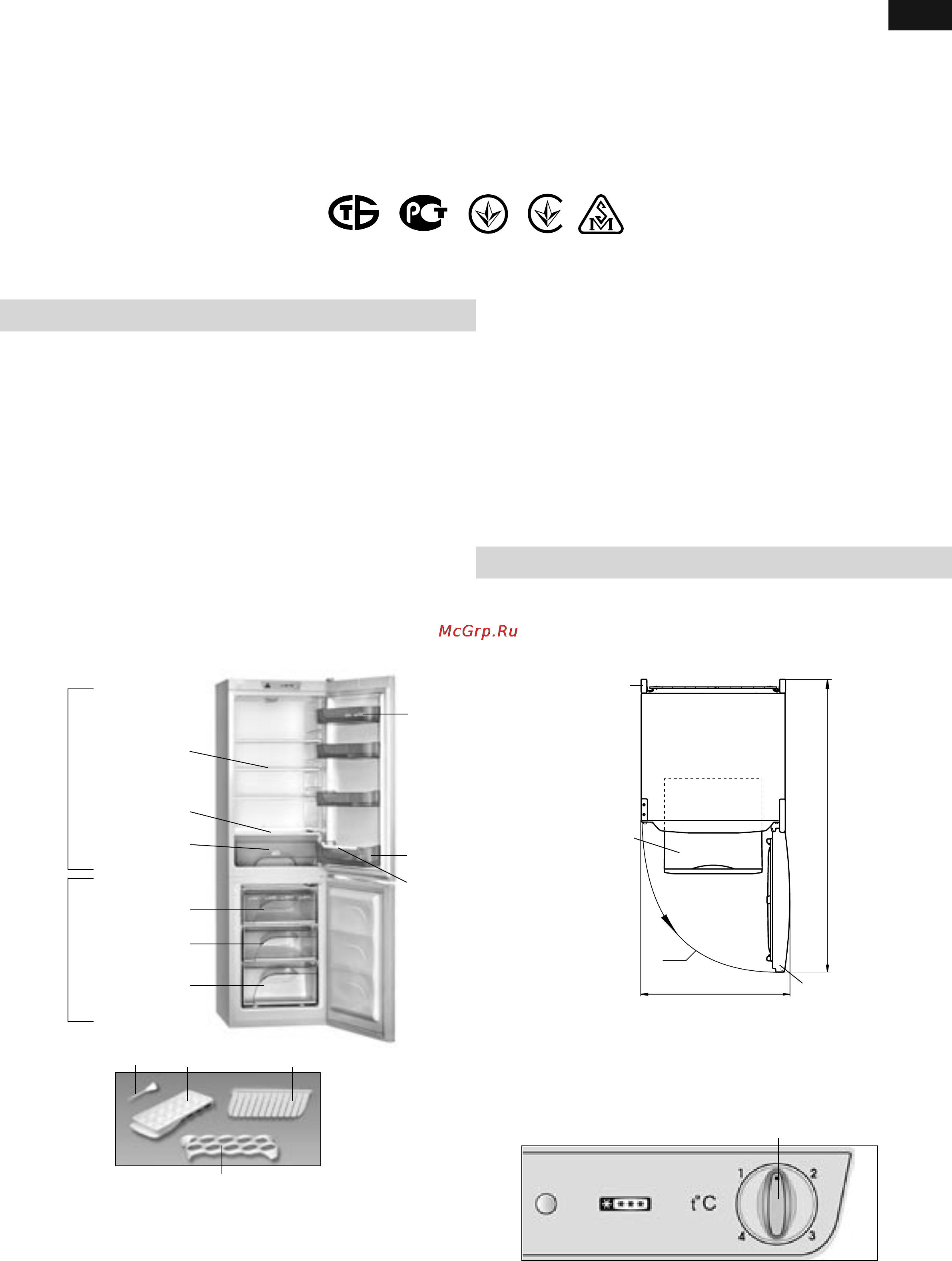

Рисунок 1 – Холодильник і комплектуючі вироби
вкладиш для яєць
йорж форма для льоду обмежувач
Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7Б, 220029, м. Мінськ):
№ ТС BY/112 03.03. 020 00129, термін дії з 09.02.2012 р. по 08.02.2017 р.
ХМ-4208-ХХХ
ХМ-4209-ХХХ
ХМ-4210-ХХХ
ХМ-4214-ХХХ
РБ01 003 1003001
