На дисплее появится окно выбора месяца (рис. 8). Нажатием

на кнопки «+» и «–» установите месяц. Нажмите кнопку Далее.

На дисплее появится окно выбора года (рис. 9). Нажа-

ти ем на кнопки «+» и «–» установите год. Нажмите

на кноп ку Установить. Таким образом, Вы установили текущее

время, день недели и дату. Индикация авто ма тически вернется

к выбору разделов меню.

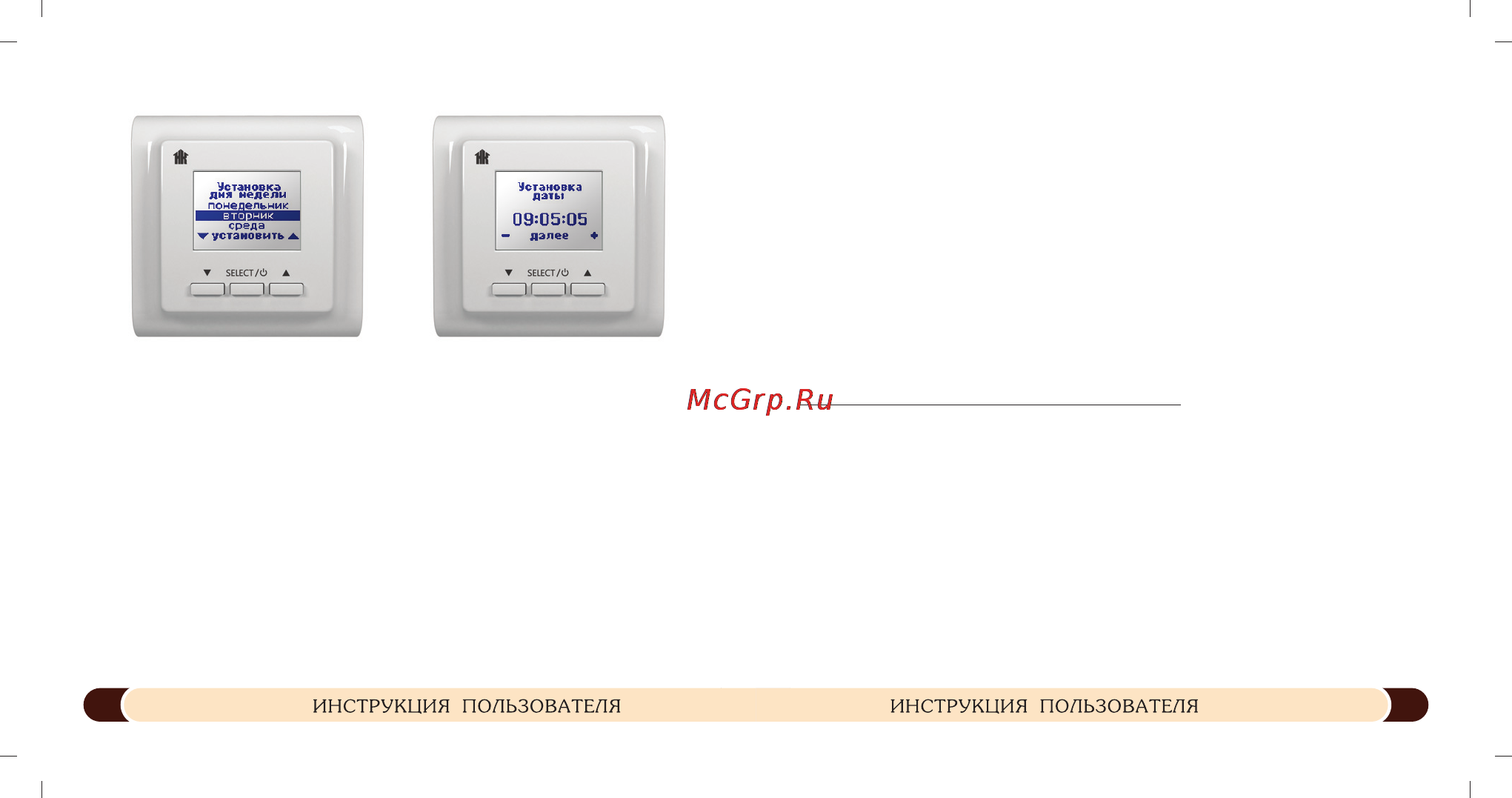

Рис. 6 Рис. 7

ра при ус т рой стве теп ло го по ла. Го ф ри ро ван ная труб ка

с дат чи ком вну т ри рас по ла га ет ся на уров не на гре ва тель но го

ка бе ля, меж ду его вит ка ми, на рав ном уда ле нии от них. Дру гой

ко нец труб ки с установоч ным проводом вну т ри ук ла ды ва ет-

ся в под го тов лен ную в по лу ка нав ку (штро бу) и под во дит ся к

ме с ту ус та нов ки тер мо ре гу ля то ра или рас па еч ной ко роб ки.

Из лиш ки труб ки и ус та но воч но го про во да об ре за ют ся по ме с-

ту (рис. 62).

Монтаж терморегулятора

Подготовка электрических соединений

Ус та но ви те монтажную ко роб ку. Под ве ди те к ней про во да

пи та ния, ус та но воч ные про во да на гре ва тель но го ма та или

сек ции и ус та но воч ные про во да дат чи ка тем пе ра ту ры по ла.

По дай те на про вод пи та ние и ин ди ка то ром фа зы най ди те фа зо-

вый про вод пи та ния и по меть те его.

Отключите напряжение питания. Все работы по под клю -

чению терморегулятора производите только при вы клю -

ченном питании. Все провода подключаются к клем мным кон-

тактам прибора с винтовым креплением (рис. 63–64).
