64

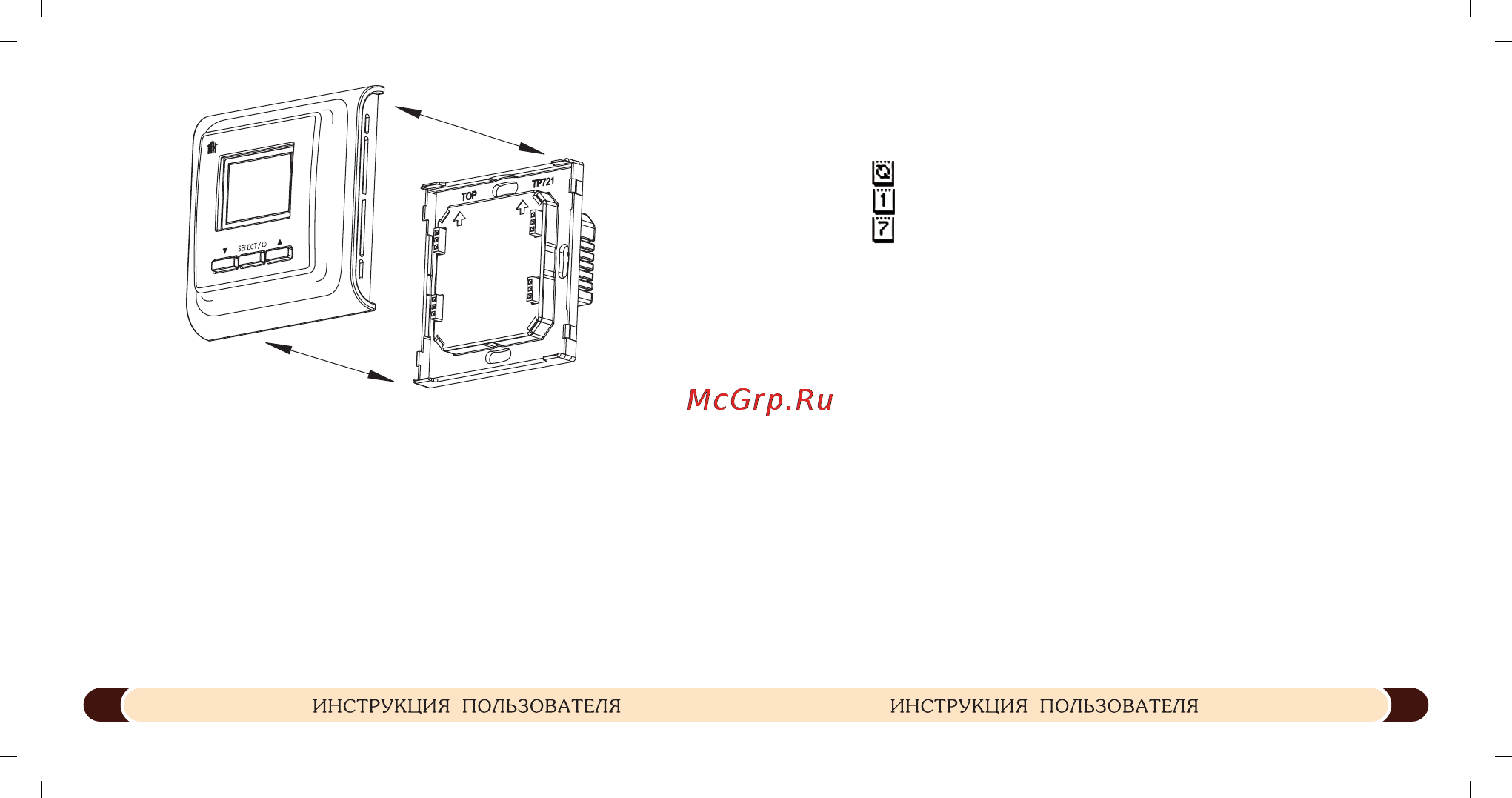

Рис. 66
Разъедините верхнюю (модуль управления) и нижнюю
(модуль питания) части прибора (рис. 66).
При сборке терморегулятора наденьте верхнюю (модуль
управления) часть прибора на предварительно смонтирован-
ную в стену нижнюю (модуль питания) часть, для этого аккуратно
состыкуйте четыре выступа на боксе нижней части, расположен-
ные по углам бокса с углами корпуса верхней части (рис. 67).
9
8. – Символ включенного состояния обогрева
9. – Символ режима работы термостата
9.1 – постоянное поддержание
9.2 – суточный цикл программирования
9.3 – недельный цикл программирования
10. Дата
11. Время
Однократное нажатие на любую из кнопок возвращает при-
бор в режим работы с пользователем и на дисплее появ ляется
нижняя командная строка, зажигается под свет ка, активируют-
ся кнопки управления.
Организация меню терморегулятора
Для управления прибором и установки параметров его рабо-
ты терморегулятор снабжен графическим меню, разбитым на
разделы, согласно их функциональному предназначению. Для
входа в меню необходимо нажать на кнопку Меню в главном
окне индикации терморе гу ля то ра. На дисплее появятся назва-
ния разделов меню, которые можно пролистать путем нажатия
