Pump
4 312758D
Pump
Cover 222058 (200)
Follow Plate 220653 (400)

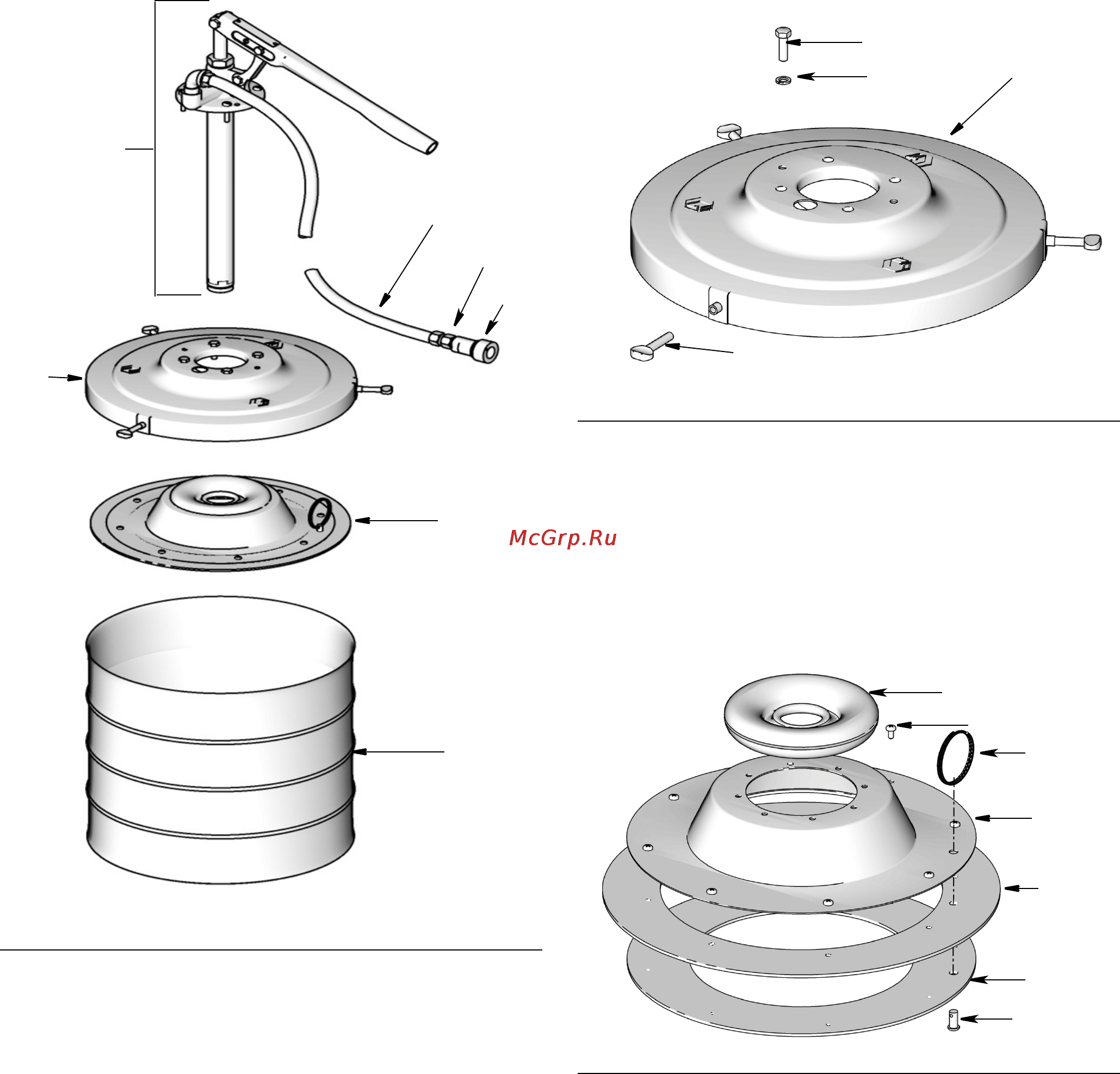

FIG. 3
Ref.
No. Part No. Description Qty.
100 247500 PUMP, hand, 35 lb (page 5) 1
200 222058 COVER, 35 lb 1
300 159842 ADAPTER 1
400 220653 PLATE, follow, 35# 1
500 220591 HOSE, coupled, 6-foot 1
600 121474 COUPLER, quick disconnect,
1/4-inch npt(f)
1
100
400
500
600
ti11471a
200
300
Grease
Drum
FIG. 4
Ref.
No. Part No. Description Qty.
200a 206522 . COVER, pail 1
200b 100220 . SCREW, thumb, 5/16 3
200c 100016 . WASHER, lock 2
200d 100022 . SCREW, cap, 1/4-20x x 0.75 2
F
IG. 5
Ref.
No. Part No. Description Qty.
400a 183241 . WIPER 1
400b 183245 . SPRING, retaining 1
400c 183242 . PLATE, follow 1
400d 186104 . GROMMET, follow plate 1
400e 103833 . SCREW, machin; bnd-hd; 10-32 x
0.375” long
8
400f 108714 . PIN, clevis 1
400g 220651 . PLATE, wiper 1
ti11529a
200a
200d
200c
200b
400d
400e
400b
400c
400a
400g
400f
ti11528a
