Габариты
312447N 51
Габариты
Распылительные аппараты (на тележках)
Все распылительные аппараты Xtreme (на тележках)

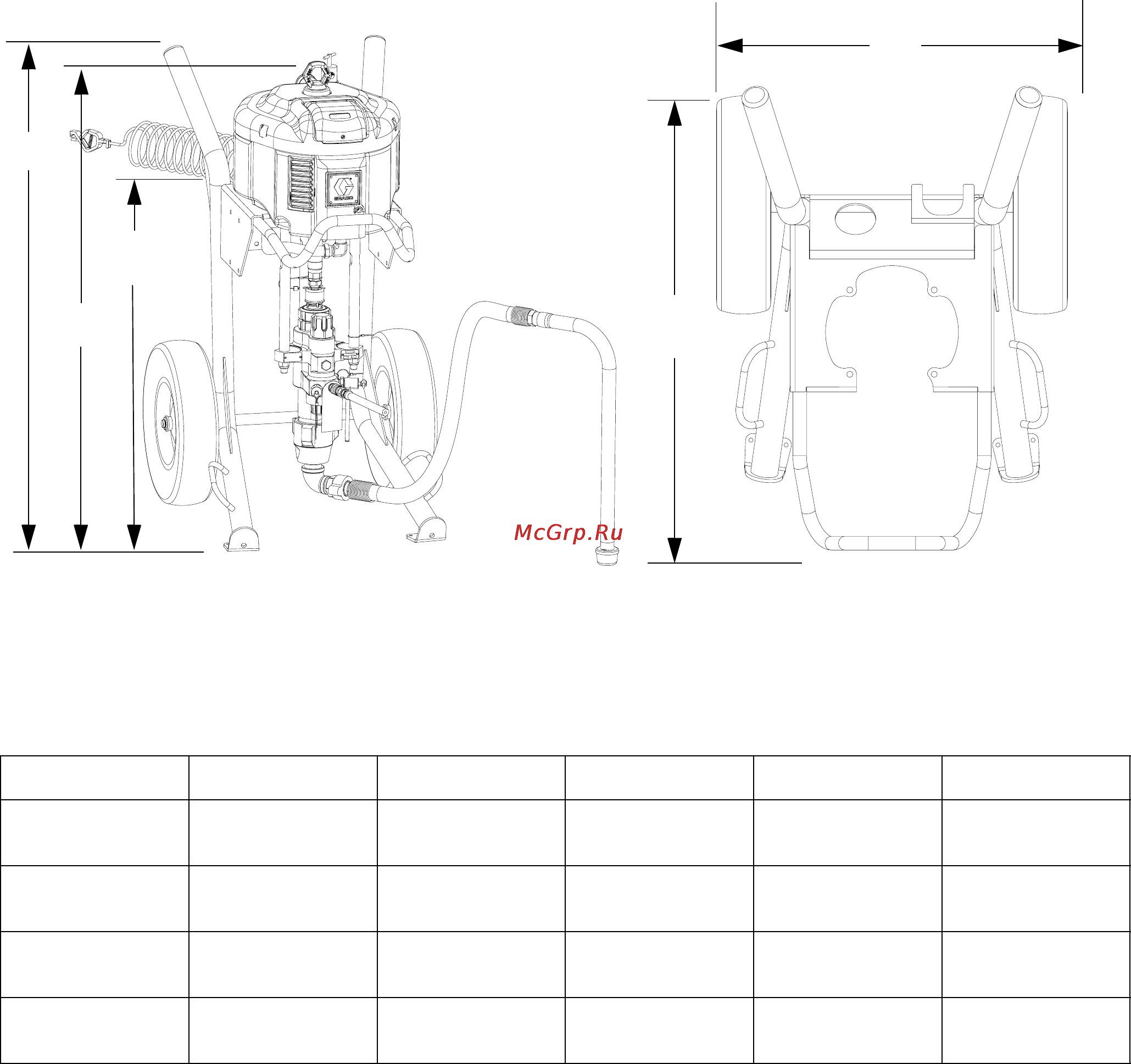

На рисунке представлена модель X60DH3
ОБОЗНАЧЕНИЯ
HD = усиленная тележка
LW = облегченная тележка
Усиленная тележка, вид сверху
B
C
D
E
r_x25dh1_x45dh1_311164_47f
A
r_x25dh1_x45dh1_311164_47f2
Монтаж A B C D E
HD
1109,73мм
(43,69 дюйма)
1168,4мм
(46,0 дюйма)
812,8мм
(32,0 дюйма)
889мм
(35,0 дюйма)
653,3мм
(25,72 дюйма)
LW
1139,44мм
(44,86 дюйма)
1115,7мм
(45,5 дюйма)
795мм
(31,3дюйма)
863,6мм
(34,0 дюйма)
688,1мм
(27,09 дюйма)
HD с бункером
1109,73мм
(43,69 дюйма)
1168,4мм
(46,0 дюйма)
812,8мм
(32,0 дюйма)
1143мм
(45,0дюйма)
653,3мм
(25,72 дюйма)
LW с бункером
1139,44мм
(44,86 дюйма)
1115,7мм
(45,5 дюйма)
795мм
(31,3дюйма)
1117,6мм
(44,0 дюйма)
688,1мм
(27,09 дюйма)
