5
Подключение аппарата
Использование входа АС
Подсоедините провода, выходящие из стереофонической акустической системы автомобиля к
усилителю, воспользовавшись прилагаемым входным разъемом АС.
Не подсоединяйте одновременно вход RCA и вход АС.
Соединения при использовании АС
Входной соединитель АС
Для соединения с вход;
ными от АС гнездами
данного устройства
Зеленый: канал В, левый (+)
Зеленый /черный: канал В, левый (;)
Фиолетовый /черный: канал В, правый (;)
Фиолетовый: канал В, правый (+)
Серый: канал А, правый (+)
Серый /черный: канал А, правый (;)
Белый /черный: канал А, левый (;)
Белый: канал А, левый (+)
Стереофоническая
система
автомобиля
Провод выходного сигнала к АС

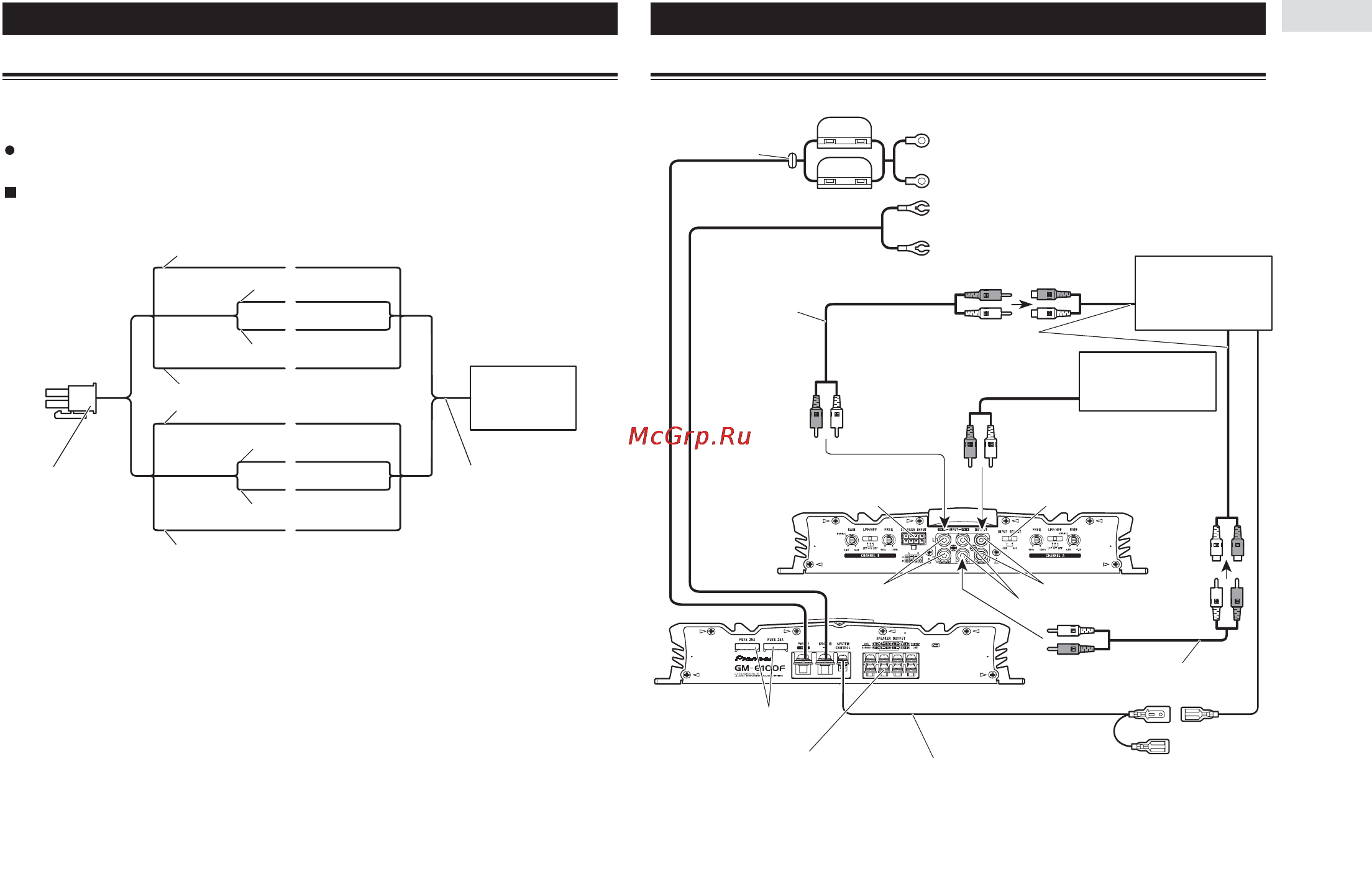

Схема соединений
Проходная
изоляционная втулка
Предохранитель (30 А)
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD;223) (продается от;
дельно)После выполнения всех других соединений усилителя соедини;
те им имеющийся на усилителе разъем для провода аккумулятора с по;
ложительной (+) клеммой аккумулятора.
Провод заземления (черный) (RD;223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные
провода с штекера;
ми RCA (продаются
отдельно)
Внешний выход
Если используется только один входной
штекер, не подключайте что;либо другое к
входному гнезду В разъема RCA
Вход RCA
Усилитель с входными
гнездами RCA
Стереосистема
автомобиля с выходными
гнездами RCA
Переключатель входа
Для активации двухканального входа переключи;
те этот переключатель в левое положение. Для
активации четырехканального входа переключи;
те этот переключатель в правое положение.
Разъем входа от АС
См. раздел «Использование входа АС».
Передняя панель
Выходное гнездо RCA
Входное гнездо
В разъема RCA
Входное гнездо А разъема RCA
Предохранитель (25 А) х 2
Задняя панель
Соединительные провода с штекерами
RCA (продаются отдельно)
Разъем выхода на АС
Инструкции по подключению акустических сис;
тем смотрите в разделе «Подключение проводов
АС и входных проводов»
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанци;
онного управления системой на автомобильной стереосистеме («SYSTEM REMOTE
CONTROL»). Гнездовой соединитель (розетку) можно подключить к разъему релей;
ного управления автоматической антенной. Если у автомобильной стереосистемы
нет разъема дистанционного управления системой, подключите штекер к клемме
питания через замок зажигания.
