7
Подключение аппарата

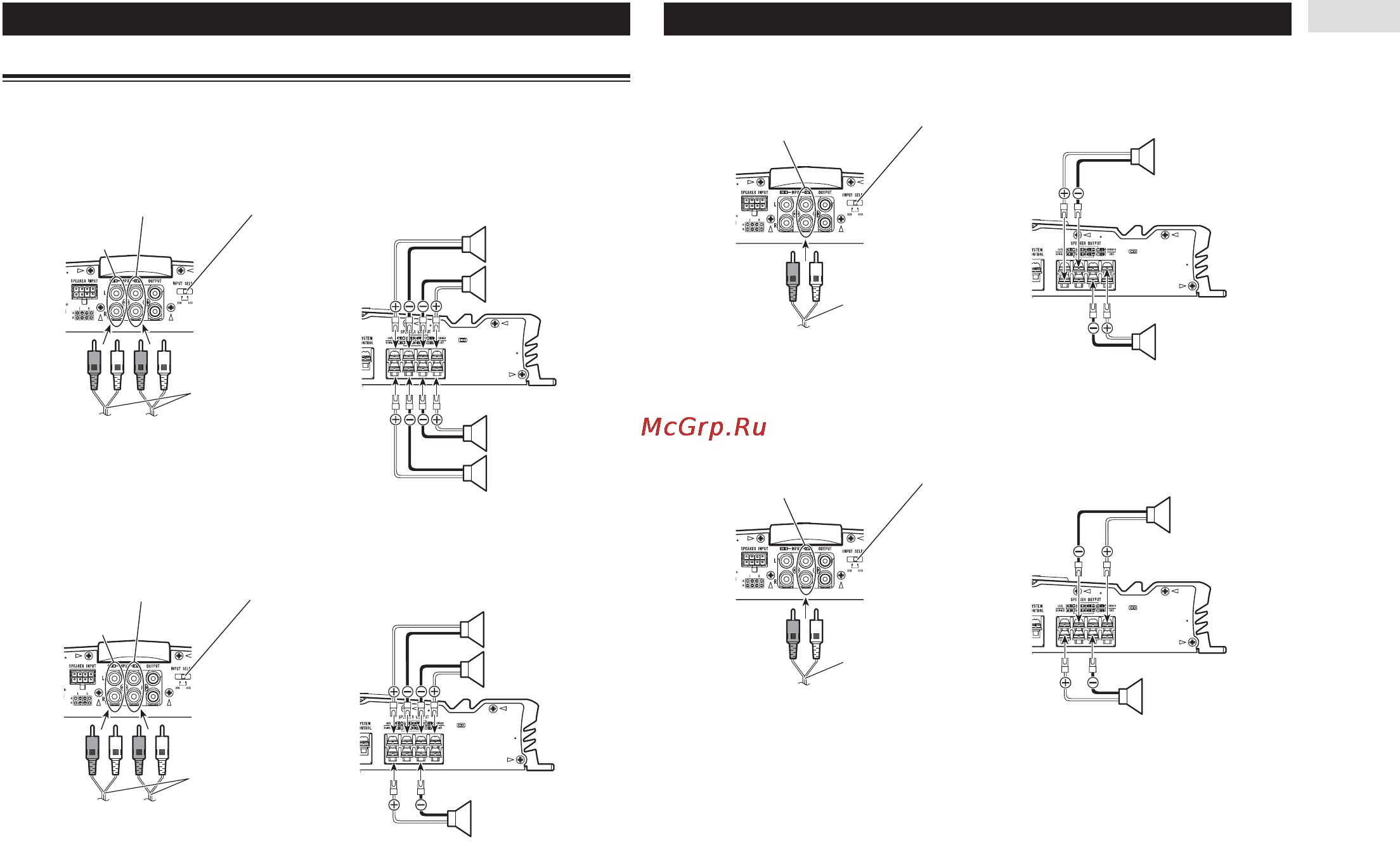

Подключение проводов АС и входных проводов
Акустические системы могут подключаться в четырехканальном, трехканальном (стерео + мо;
но) или двухканальном (стерео, моно) режиме. Подсоедините провода АС для соответствующе;
го режима так, как указано на рисунках ниже.
Четырехканальный режим
Входное гнездо А разъема RCA
Входное гнездо
В разъема RCA
Переключатель входа
Для активации двухка;
нального входа переклю;
чите этот переключатель
в левое положение. Для
активации четырехка;
нального входа переклю;
чите этот переключатель
в правое положение.
Соединительные провода со
штекерами RCA (продаются от;
дельно)
От стереофонической системы автомобиля (выход RCA)
Если используется только один входной штекер, например, когда автомобиль;
ная стереосистема имеет только один выход (выход RCA), подключите штекер
к входному гнезду А разъема RCA, но не подключайте штекер к входному гнез;
ду В разъема RCA.
(Правый)
Выход А акустической
системы
(Левый)
(Левый)
Выход В акустической
системы
(Правый)
Трехканальный режим
Входное гнездо А разъема RCA
Входное гнездо
В разъема RCA
Переключатель входа
Для активации двухка;
нального входа переклю;
чите этот переключатель
в левое положение. Для
активации четырехка;
нального входа переклю;
чите этот переключатель
в правое положение.
Соединительные провода со
штекерами RCA (продаются от;
дельно)
От стереофонической системы автомобиля (выход RCA)
Если используется только один входной штекер, например, когда автомобильная стереосис;
тема имеет только один выход (выход RCA), подключите штекер к входному гнезду А разъе;
ма RCA, но не подключайте штекер к входному гнезду В разъема RCA.
Выход В акустической
системы (моно)
(Правый)
Выход А акустической
системы
(Левый)
Двухканальный режим (стерео)
Входное гнездо А разъема RCA
В случае двухканального режима под;
ключите штекеры RCA ко входному
разъему А.
Переключатель входа
Переключите этот переключатель
в левое положение
Соединительные провода с штеке;
рами RCA (продаются отдельно)
От стереофонической системы автомобиля (выход RCA)
Акустическая система
(правая)
Акустическая система
(левая)
Двухканальный режим (моно)
Входное гнездо А разъема RCA
В случае двухканального режима подключи;
те штекеры RCA ко входному разъему А.
Переключатель входа
Переключите этот переключатель
в левое положение
Соединительные провода со штеке;
рами RCA (продаются отдельно)
От стереофонической системы автомобиля (выход RCA)
Акустическая система
(моно)
Акустическая система
(моно)
