Идентификация компонентов
334326E 15
BH Номер модели
Идентификационная бирка для модуля DM.
BJ Соединения кабеля CAN
Электрическое подключение для подачи питания и
обеспечения связи с другими устройствами GCA.
BK Светодиодные индикаторы состояния модуля
Визуальные индикаторы состояния модуля DM.
Непрерывный зеленый свет– осуществляется подача
питания.
Зеленый свет выключен– питание не подается.
Мигающий желтый свет– установлена связь с другими
устройствами GCA.
Непрерывный красный свет– неисправен модуль DM
или устройство находится в критическом состоянии.
Мигающий красный свет– загружена неправильная
программа.
BL Крышка доступа к токену/аккумулятору
Крышка обеспечения доступа к токену и аккумулятору.

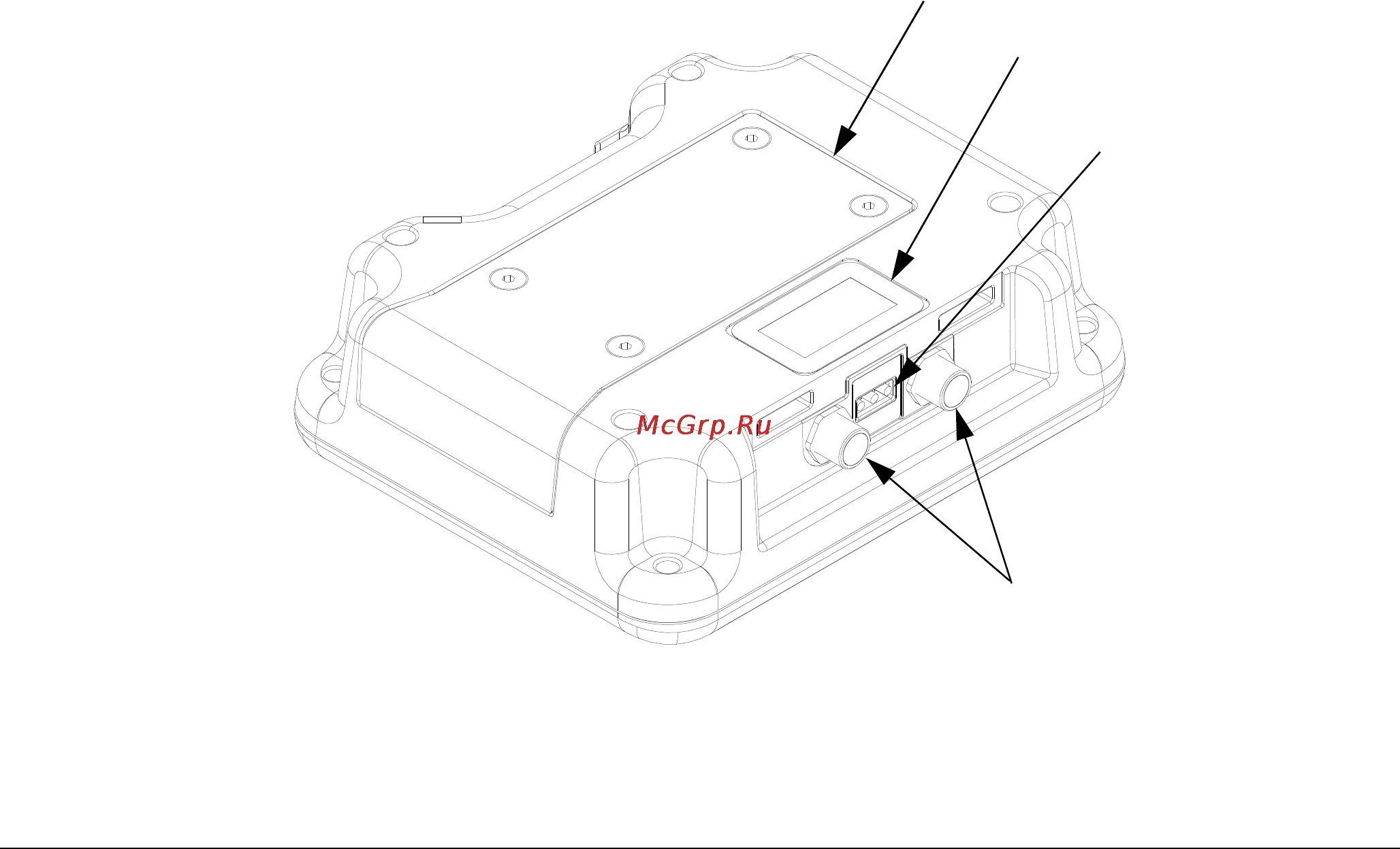

РИС. 5. Идентификация компонентов модуля DM– задняя сторона
BL
BH
BK
BJ
