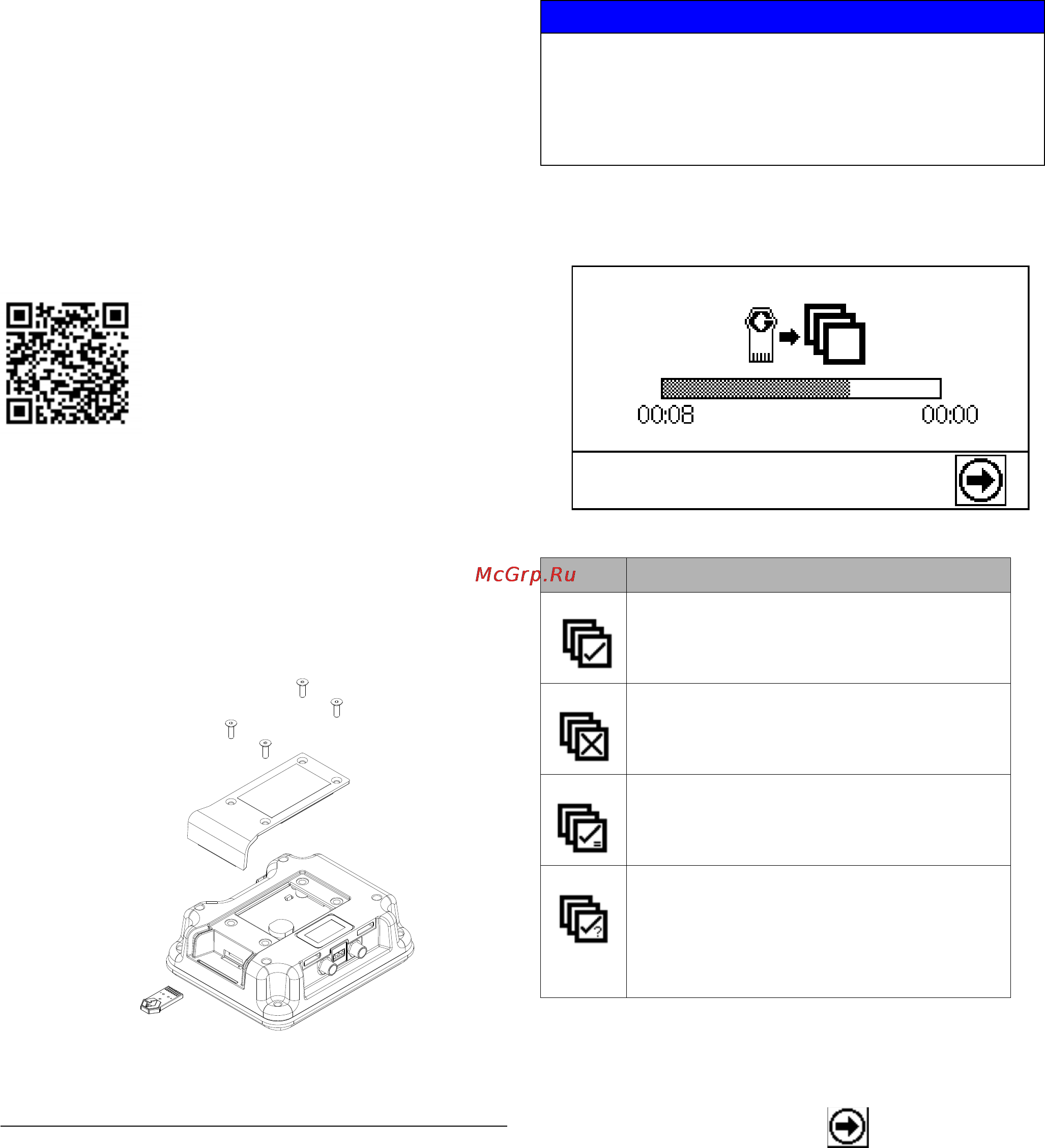

Техническое обслуживание
54 334326E
Процедура обновления
программного обеспечения
После обновления программного обеспечения в модуле
DM происходит автоматическое обновление ПО во всех
подключенных к системе компонентах GCA. В процессе
обновления программного обеспечения на экране
состояния отображается ход обновления.
См. PKE 2823 по адресу
http://graco.custhelp.com/app/answers/detail/a_id/2823/
или воспользуйтесь QR-кодом ниже для ознакомления с
историей версий программного обеспечения.
1. Переведите переключатель питания в положение
ВЫКЛЮЧЕНИЯ.
2. Снимите модуль DM с кронштейна.
3. Снимите панель доступа к токену.
4. Вставьте токен обновления программного
обеспечения в паз до упора и нажмите на него
(арт. токена №16V853).
5. Установите модуль DM на кронштейн.
6. ВКЛЮЧИТЕ переключатель питания.
ПРИМЕЧАНИЕ. После включения устройства
отобразится указанный ниже экран.
7. Извлеките токен.
8. Установите на место панель доступа к токену.
9. Для продолжения нажмите .
Р
ИС. 12: Снятие крышки доступа
УВЕДОМЛЕНИЕ
В процессе обновления программного обеспечения
на экране отображается ход обновления. Во
избежание повреждения загружаемого
программного обеспечения не следует извлекать
токен до тех пор, пока не исчезнет экран состояния.
Значок Описание
Обновление успешно выполнено.
Выполнить обновление не удалось.
Обновление выполнено, вносить
изменения не требуется.
Обновление успешно выполнено, однако
в одном или нескольких модулях GCA
отсутствует загрузчик CAN, в связи с чем
программное обеспечение в этих
модулях не было обновлено.
