Ремонтиобслуживание
6.Вкомплектзаменымембранвходятдва
приспособлениядляснятиямембран(AC)
изаглушка(AD).Онипредназначеныдля
облегченияснятиямембранзасчетдавления
воздуха.

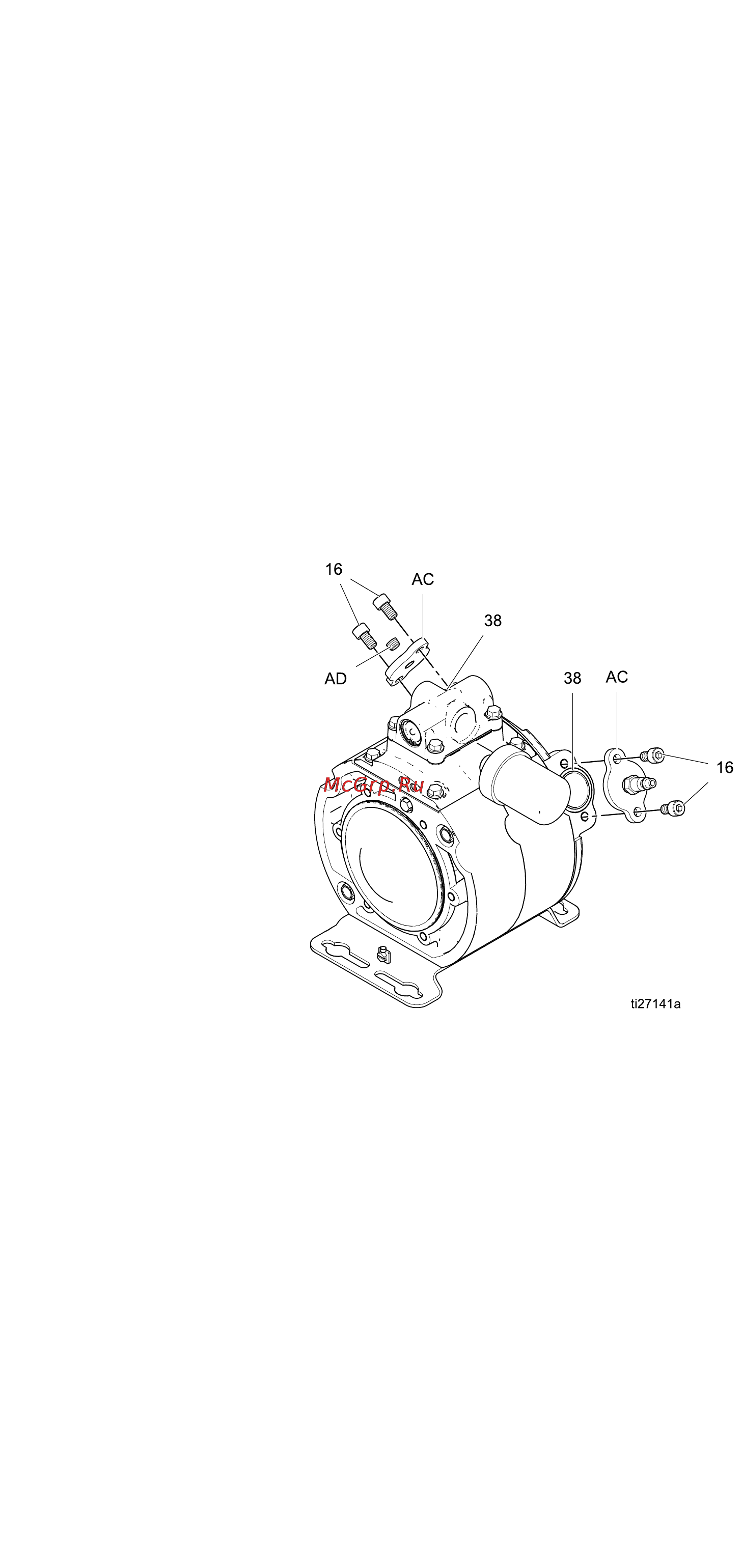

7.Установитеприспособлениядля
снятиямембран(AC)навпускнойи
выпускнойпатрубки.Установитена
одноприспособлениевоздушныйфитинг
(1/8дюймаNPT).Вставьтевдругое
приспособлениезаглушку(AD).
8.Подайтевоздухподдавлениемоколо
0,14МПа(1,4бар,20фунтов/кв.дюйм).
Давлениенедолжнопревышать0,21МПа
(2,1бара,30фунтов/в.дюйм).Валсдвинется
всторону.
9.Взявшисьзаоткрывшуюсямембрану(18)
обеимируками,повернитеиснимитеее.Если
мембрананебудетсниматься,обернитеее
бумажнойсалфеткойиливетошью.
10.Снимитесмембранытарелку(21)ишайбу
(40,тольконамодели4D350).
11.Неперекрывайтеподачувоздуха.Ослабьте
соединениевалапоршня(24)сдругой
мембраной,используязахватныйключна3/4
дюйма.
12.Перекройтеподачусжатоговоздуха.
13.Отвернитеболты(15)надругойкрышке
жидкостнойсекции(4),используяторцевой
гаечныйключ(на6ммдлямодели4D150;на
8ммдлямодели4D350).Снимитекрышку.
14.Втораямембрана(18)отворачивается
вручную.Снимитетарелкумембраны(21)и
шайбу(40,тольконамодели4D350).
22
3A3235C
