Ремонтиобслуживание

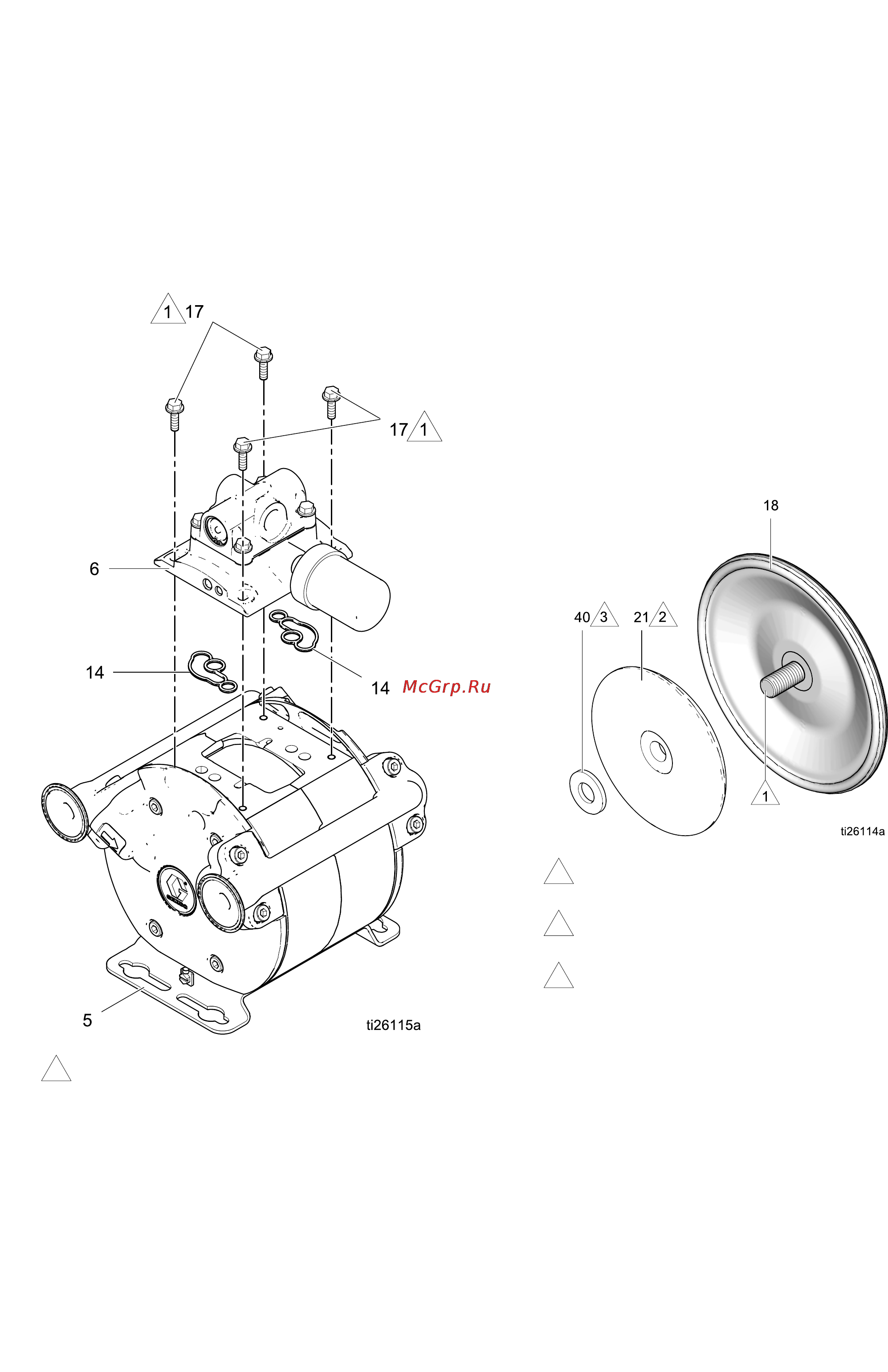

10.Присоединитемонтажноеоснование(5)к
насосуспомощьючетырехболтов(17).
Ориентацияможетбытьпараллельнаили
перпендикулярнаосинасоса.Затянитеболты
сусилием11–14Н•м(100-120дюймо-фунтов).
11.Убедитесь,чтопрокладки(14)осталисьна
месте.Еслипрокладкиотсутствуют,смажьте
иустановитеих,затемустановитевоздушный
коллектор(6).Затянитеболты(17)сусилием
11–14Н•м(100-120дюймо-фунтов).
1
Затянитесусилием11–14Н•м
(100–120дюймо-фунтов).
Сборка Сборка
Сборка
жидкостной жидкостной
жидкостной
секции секции
секции
Обращайтевниманиенавсепримечанияна
иллюстрациях.Вэтихпримечанияхсодержится
важная важная
важная
информация.
Установка Установка
Установка
мембран мембран
мембран
1.Установитетарелки(21)навсемембраны
(18).Скругленнаясторонапластиныдолжна
бытьобращенакдиафрагме.
2.Модель Модель
Модель
4D350. 4D350.
4D350.
Вкаждуютарелкумембраны
установитешайбу(40).
3.Нанеситебезгрунтовочный,высокопрочный
(красный)резьбовойгерметик(Loctite263или
аналогичный)нарезьбуодногомембранного
узла.Вкрутитеблокввалсмаксимальной
затяжкойотруки.
1
Нанеситевысокопрочный(красный)
резьбовойгерметикнарезьбу.
2
Скругленнаясторонадолжнабыть
обращенакмембране.
3
Шайбыиспользуютсятолькона
модели4D350.
263A3235C
