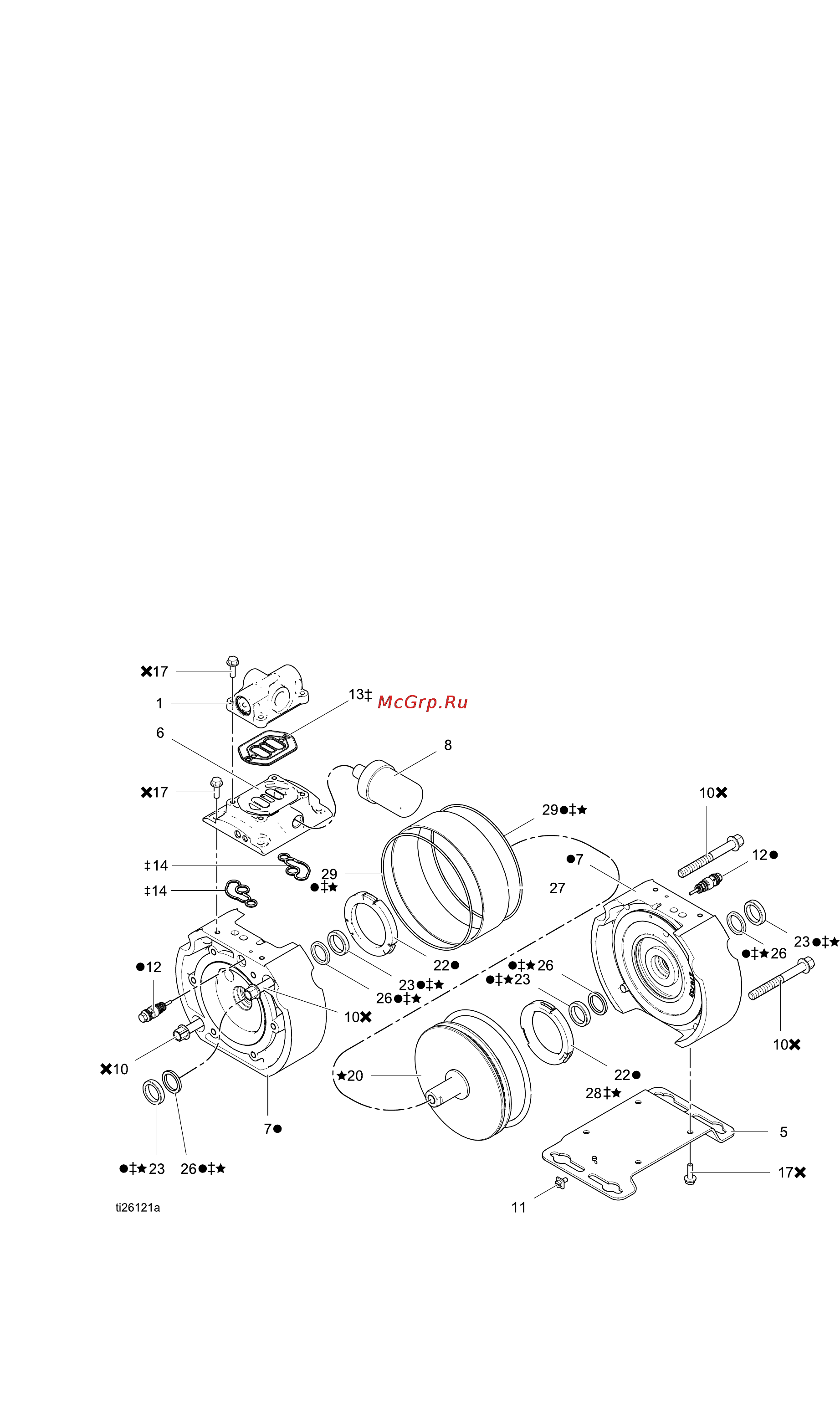

Ремонтиобслуживание
Разборка Разборка
Разборка
центральной центральной
центральной
секции секции
секции
1.Воспользуйтесьторцевымгаечнымключом
на10ммдляснятиячетырехболтов(17),
послечегоснимитевоздушныйколлектор
(6).Еслиобслуживаниевоздушногоклапана
(1)нетребуется,неотсоединяйтеегоот
воздушногоколлектора.
2.Осмотритепрокладкиколлектора(13,14)на
наличиеповреждений.Принеобходимости
снимите.
3.Воспользуйтесьторцевымгаечнымключомна
10ммдляснятиячетырехболтов(17),после
чегоснимитемонтажныйкронштейн(5).
4.Управляющиеклапаны(12)можнооставить
наместе,еслионинеповреждены.При
необходимостиснимитеуправляющие
клапаны,используяторцевойгаечныйключ
на10мм.
5.Воспользуйтесьторцевымгаечнымключом
на13ммдляснятияболтов(10),послечего
снимитекрышкивоздушнойсекции(7).
ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ:
ПРИМЕЧАНИЕ:
Крышкивоздушнойсекции
снимаютсярукой.Принеобходимости
воспользуйтесьотверткойдляотделения
крышек.
6.Извлекитепоршень(20)изцилиндра(27).
Извлекитеизпоршняуплотнительноекольцо
(28).
7.Снимитецилиндр(27)иубедитесьв
отсутствииповреждений.
8.Осмотритеуплотнительныекольца
(29)крышеквоздушнойсекции.При
необходимостиснимите.
9.ОсмотритеуплотненияП-образногосечения
(26)вала.Принеобходимостиснимите.
Подшипникивала(23)можнооставитьна
месте.Еслиподшипникиповрежденыиих
требуетсяснять,вытолкнитеихсдругой
стороны,используяотверткуикрупную
выколотку.
10.Осмотритедемпферы(22),неснимаяих.
Еслидемпферповрежден,отогнитенанем
триязычкашлицевойотверткой.Послеэтого
демпфердолженвыдвинуться.
l
Входитвкомплектдлязаменыкрышкивоздушнойсекции17H312.
‡
Входитвкомплектдляремонтапневматическогодвигателя17H305.
6
Входитвкомплекткрепленийвоздушнойсекции17H327.
H
Входитвкомплектдляремонтапоршня17H310.Вэтоткомплекттакжевходитприспособлениедля
установкиподшипников.
3A3235C23
