Установка
3A2508ZAA 11
Вытяжная вентиляция
Отверстие для выпуска отработанного воздуха имеет
резьбу 3/4 npt(f). Не препятствуйте потоку воздуха
через выпускное воздушное отверстие. Чрезмерное
ограничение выпускной струи может привести
к хаотичной работе насоса.
Для обеспечения отвода выпускного воздуха в удаленное
место выполните указанные ниже действия.
1. Снимите глушитель (P) с отверстия для выпуска
отработанного воздуха из насоса.
2. Установите заземленный шланг (T) для выпуска
воздуха и подсоедините глушитель (P) к другому
концу шланга. Минимальный размер шланга для
выпуска отработанного воздуха – внутренний
диаметр 19 мм (3/4 дюйма). Если необходим шланг
длиной более 4,57 м (15 футов), используйте шланг
б о л ь ш е г о д и а м е т р а . И з б е г айте резких изгибов или
изломов шланга.
3. Для сбора жидкости на случай разрыва мембраны
установите контейнер (U) на конце линии для
выпуска отработанного воздуха. См. Р
ИС. 4.
Р

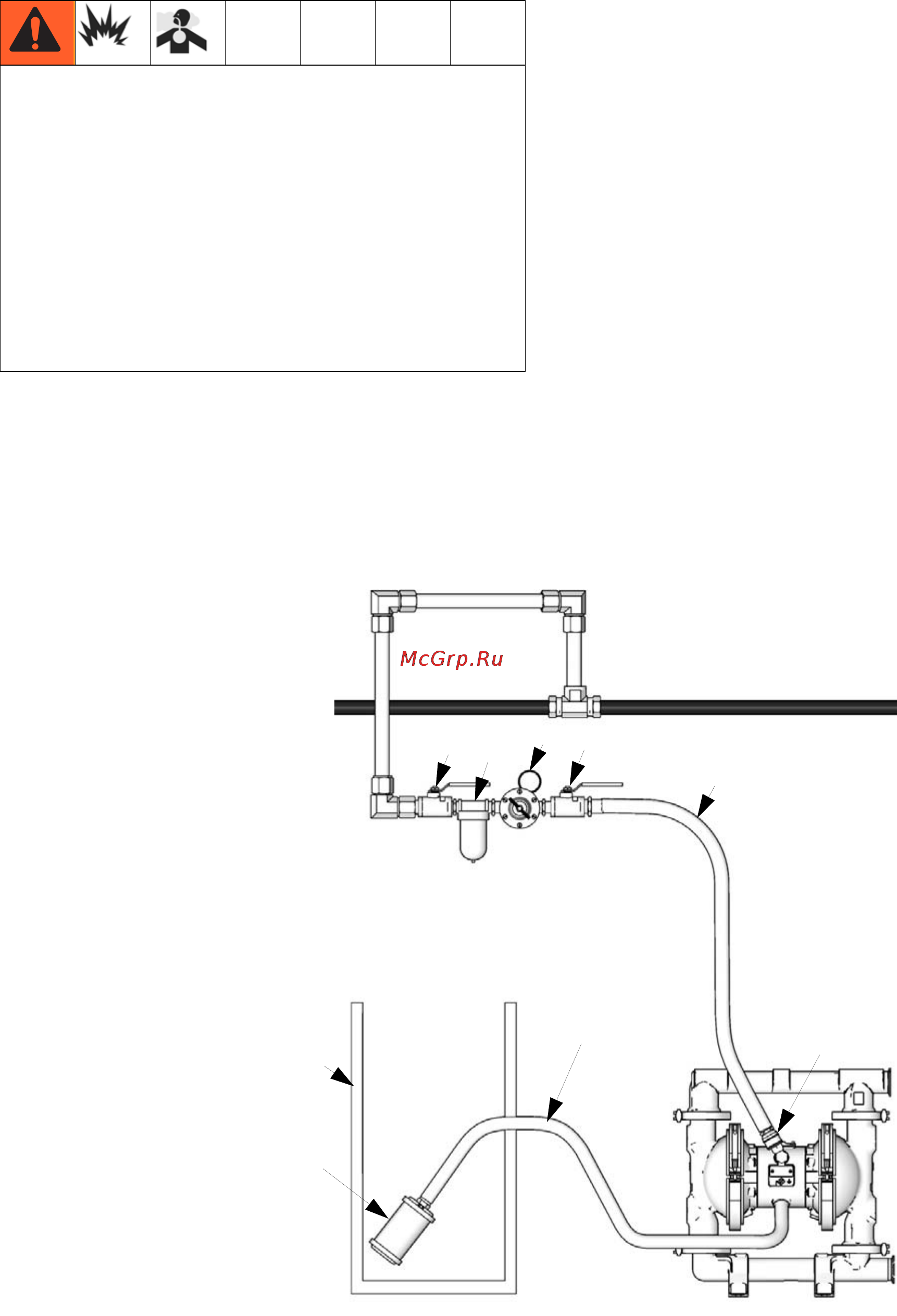

ИС. 4 Отвод отработанного воздуха
Обеспечьте надлежащую вентиляцию системы в
соответствии с применяемой схемой установки. При
перекачивании воспламеняемых или опасных жидкостей
выпускаемый воздух следует отводить в безопасное
место, подальше от людей, животных, зон обработки
пищевых продуктов и всевозможных источников
возгорания.
Поломка мембраны приводит к попаданию
перекачиваемой жидкости в выпускаемый воздух.
Установите подходящий контейнер в конце линии
выпуска воздуха для сбора жидкости. См. Р
ИС. 4.
Обозначение.
A Линия подачи воздуха
B Главный воздушный кран
стравливающего типа (установка
обязательна)
C Регулятор давления воздуха
D Быстроразъемная муфта линии
подачи воздуха
E Г л а в н ы й в о з д у ш н ы й к л а п а н ( д л я
вспомогательных
принадлежностей)
F Фильтр линии подачи воздуха
P Глушитель
T Заземленный выхлопной
воздушный шланг
U Контейнер для удаленного
выпуска воздуха
P
U
T
D
A
B
C
F
E
TI8931a
