График характеристик моделей 2150
3A2508ZAA 53
График характеристик моделей 2150
Условия испытаний: насос прошел испытания в воде с погруженным впускным отверстием.

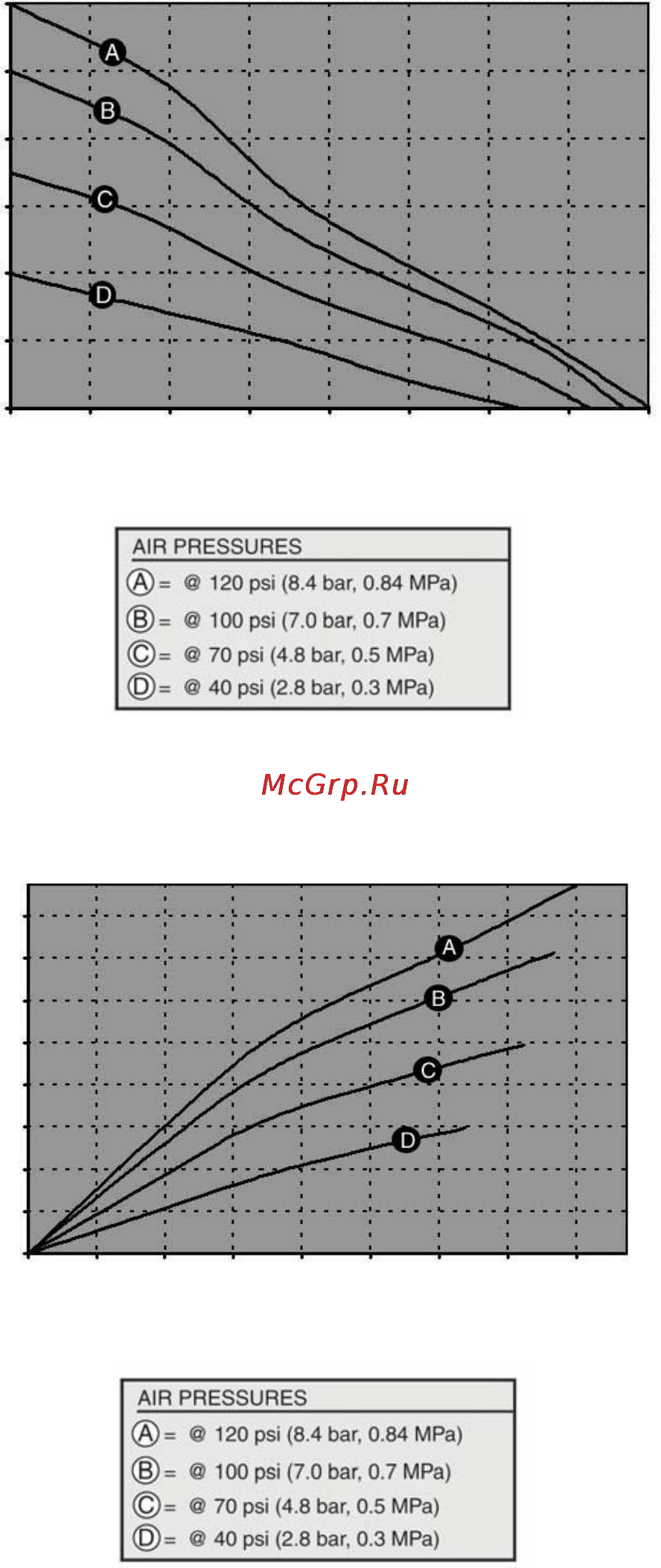

Кривые давления жидкости
A при рабочем давлении воздуха 0,7МПа
(7бар, 120фунтов на кв.дюйм)
B при рабочем давлении воздуха 0,7МПа
(7бар, 100фунтов на кв.дюйм)
C при рабочем давлении воздуха 0,48МПа
(4,8бар, 70фунтов на кв.дюйм)
D при рабочем давлении воздуха 0,28МПа
(2,8бар, 40фунтов на кв.дюйм)
Для расчета давления жидкости на выходе из насоса
( в ф у н т а х н а к в . д ю й м , М П а и л и б а р а х ) п р и о п р е д е л е н н о й
скорости потока жидкости (в галлонах/мин или л/мин)
и рабочем давлении воздуха (в фунтах на кв. дюйм, МПа
или барах) нужно выполнить следующие действия.
1. Найдите показатель расхода жидкости на нижней
линии графика.
2. Проведите вертикальную линию до пересечения
с выбранной кривой рабочего давления воздуха.
3 . Н а ш к а л е с л е в а б у д е т у к а з а н о в ы п у с к н о е д а в л е н и е
жидкости.
Кривые расхода воздуха
A при рабочем давлении воздуха 0,7МПа
(7бар, 120фунтов на кв.дюйм)
B при рабочем давлении воздуха 0,7МПа
(7бар, 100фунтов на кв.дюйм)
C при рабочем давлении воздуха 0,48МПа
(4,8бар, 70фунтов на кв.дюйм)
D при рабочем давлении воздуха 0,28МПа
(2,8бар, 40фунтов на кв.дюйм)
Для расчета расхода воздуха насосом
(станд.куб.фут/мин или м
3
/мин) при определенном
расходе жидкости (галлоны/мин; л/мин) и рабочем
давлении воздуха (фунты на кв.дюйм/МПа/бар)
выполните указанные ниже действия.
1. Найдите показатель расхода жидкости на нижней
линии графика.
2. Найдите точку пересечения вертикальной линии,
соответствующей желаемой скорости потока, с
избранной кривой рабочего давления воздуха.
3. На шкале слева от этой точки указано значение
потребления воздуха.
Выпускное давление жидкости
фунтынакв.дюйм (МПа, бар)
20
40
60
80
100
120
0
(0,84, 8,4)
(0,7, 7)
(0,55, 5,5)
(0,41, 4,1)
(0,28, 2,8)
(0,14, 1,4)
20
40
60
80
100
120
0
(3,4)
(2,83)
(2,27)
(1,7)
(1,13)
(0,57)
140
(3,96)
160
(4,53)
180
(5,1)
Потребление воздуха
Поток жидкости
гал./мин (л/мин)
станд.куб.футы/мин (м
3
/мин)
Поток жидкости
гал./мин (л/мин)
20
(75)
40
(151)
60
(227)
80
(302)
100
(378)
120
(454)
140
(530)
160
(605)
20
(75)
40
(151)
60
(227)
80
(302)
100
(378)
120
(454)
140
(530)
160
(605)
180
(681)
TI8740A
TI8742A
TI8742A
TI8741A
