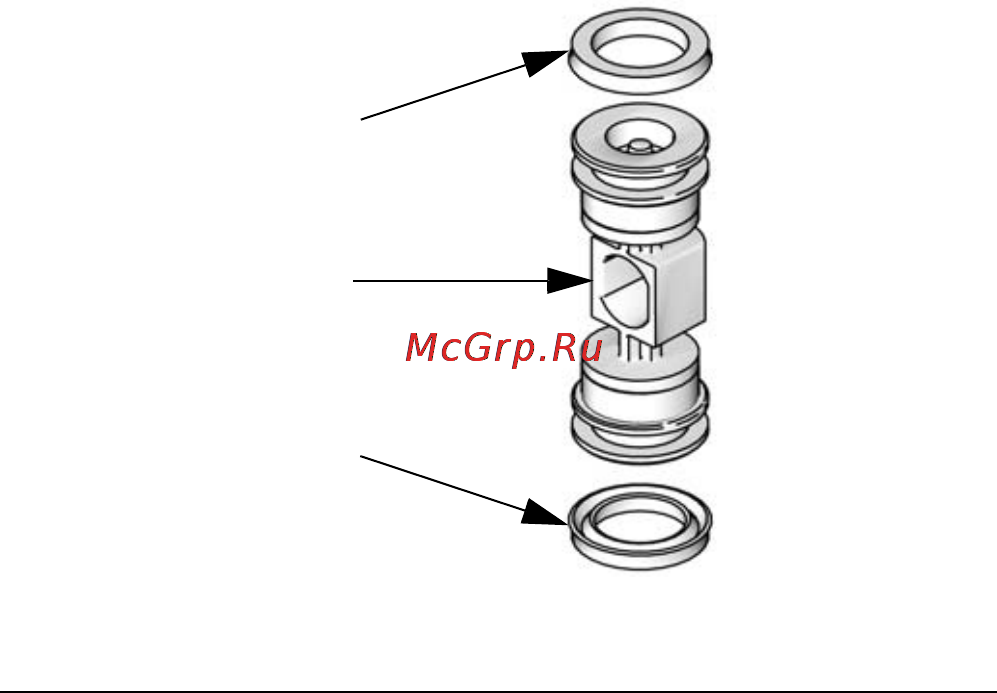

Ремонт 8 Для двигателей с DataTrak Не забудьте прикрепить заново скобу соленоида и соленоид 9 Для двигателей с функцией отсчета импульсов или DataTrak Используйте винт чтобы прикрепить узел язычкового переключателя к новому воздушному клапану Подсоедините обратно кабель 10 Подключите к двигателю воздуховод Замена седел или повторная сборка воздушного клапана ПРИМЕЧАНИЕ Имеются ремонтные комплекты См стр 27 для заказа подходящего комплекта ов для насоса Детали комплекта уплотнения воздушного клапана маркируются знаком f Детали ремонтного комплекта воздушного клапана маркируются знаком Детали комплекта концевого колпачка воздушного клапана маркируются знаком Сборка воздушного клапана ПРИМЕЧАНИЕ Когда по инструкции требуется использование смазки наносите литиевую смазку 1 Используйте все детали ремонтных комплектов Почистите другие детали и убедитесь в отсутствии повреждений При необходимости замените 2 Смажьте упорный кулачок 204 и установите в корпус 201 3 Смажьте и образные крышки 208 и установите на поршень чтобы кромки были направлены к центру поршня Разборка воздушного клапана 1 Выполните шаги 1 5 раздела Замена воздушного клапана целиком стр 10 2 См Рис 4 Используйте отвертку с жалом звездообразной формы размеры Т8 для алюминия и Т9 для пластмассы для удаления двух винтов 209 Удалите клапанную пластину 205 блок манжеты 212 214 пружину 211 и блок фиксатора 203 3 Извлеките манжету 213 из основания 212 Извлеките уплотнительное кольцо 214 из манжеты 4 См Рис 4 Удалите упорное кольцо 210 с каждого конца воздушного клапана Используйте поршень 202 чтобы вытолкнуть концевые колпачки 207 217 с концов Удалите уплотнительные кольца концевых колпачков 206 Если модель насоса оборудована соленоидом защиты от разгона также удалите кнопку освобождения соленоида 218 и уплотнительное кольцо 219 5 Удалите прокладки u образной крышки 208 с конца поршня 202 затем удалите поршень Удалите упорный кулачок 204 с корпуса воздушного клапана 201 ti12754а Рис 3 Установка воздушного клапана u образной крышки 4 Смажьте оба конца поршня 202 и установите поршень в корпус 201 так чтобы его плоская сторона была обращена к крышке 212 Будьте осторожны чтобы во время скольжения поршня в корпус не нанести задиры на и образных крышках 208 5 Стандартные модели или модели с функцией отсчета импульсов без соленоида защиты от разноса Смажьте новые уплотнительные кольца 206 и установите на концевые колпачки 207 Установите кольцевые колпачки в корпус Модели с DataTrak соленоид защиты от разгона Выберите такое положение воздушного клапана чтобы впуск воздуха был обращен вперед Смажьте и установите новое уплотнительное кольцо 206 на правом концевом колпачке 207 Смажьте и установите новое уплотнительное кольцо 206 кнопку освобождения соленоида 218 и уплотнительное кольцо 219 на левом концевом колпачке 217 Установите концевые колпачки в корпус 6 Установите упорное кольцо 210 на каждый конец чтобы концевые колпачки оставались на месте ЗА0563Y 11
