11

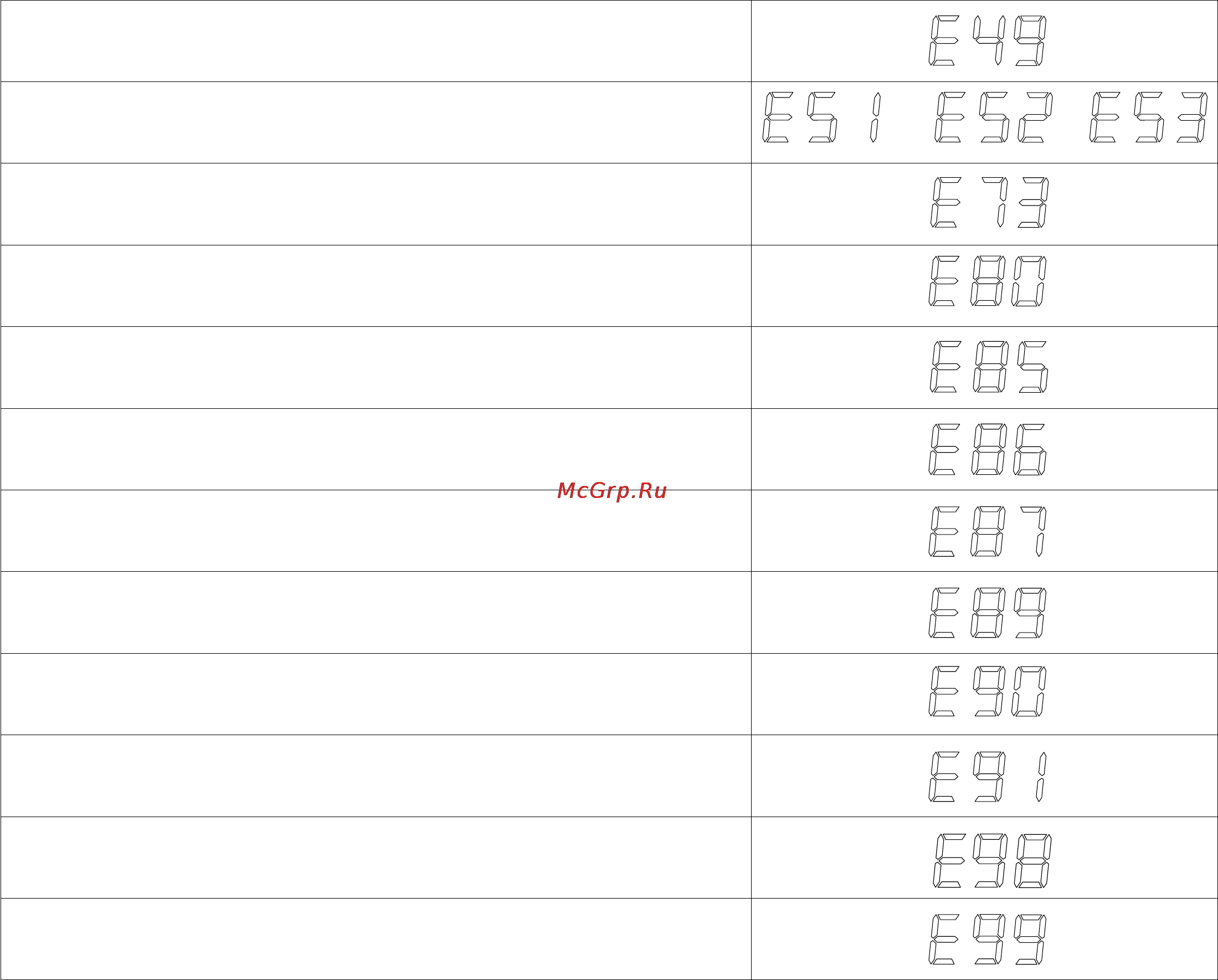

Ошибка связи между основной платой управления и платой панели
управления
Неисправность контуров безопасности платы управления
Несовместимость основной платы и платы панели управления
Превышение максимального значения ΔT max
Температура датчика подающей или обратной магистрали > 120°C
Слишком быстрое возрастание температуры в подающей линии
Слишком быстрое возрастание температуры в обратной линии
Температура дымовых газов ниже температуры в обратной линии
Превышен порог температуры дымовых газов
Слишком быстрое возрастание температуры дымовых газов
Попытки перезапуска котла с сенсорного дисплея исчерпаны
Попытки перезапуска котла с пульта ДУ исчерпаны (опция доступна при
подключенном ПДУ)
Табл. № 2 - ОТОБРАЖЕНИЕ СОСТОЯНИЯ КОТЛА НА ДИСПЛЕЕ в случае неисправности
