8

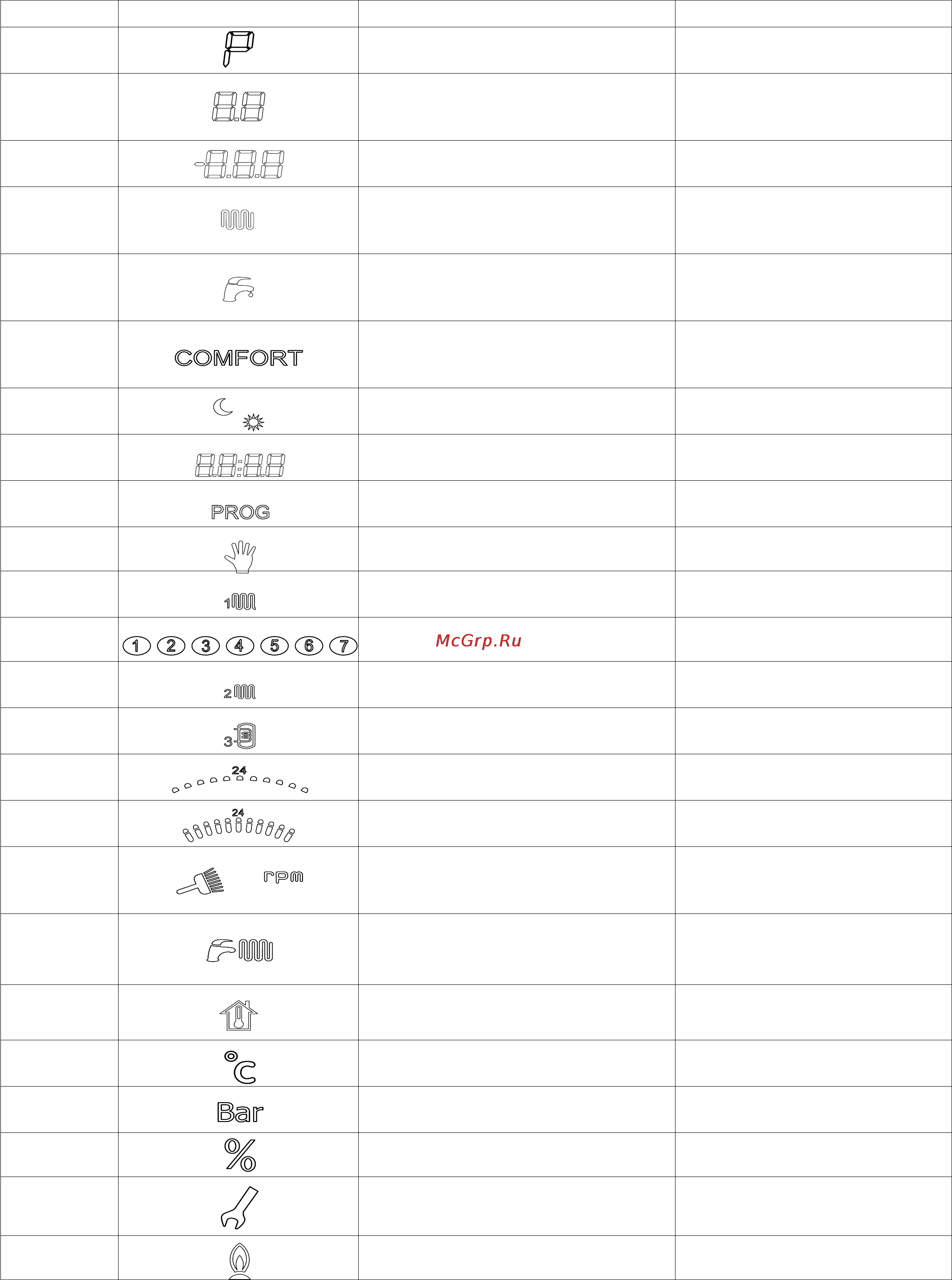

СИМВОЛ ГОРИТ МИГАЕТ
1
Отображение параметра в меню
параметров
2
Отображение номера параметра, давления
в системе отопления или текущей мощности
котла (количество оборотов вентилятора)
3
Отображение температуры, значений
параметров и кодов автодиагностики
4
Наличие запроса на работу котла в режиме
отопления
Отображение установленной
температуры в контуре отопления
(кнопка E, рис. 1)
5
Наличие запроса на работу котла в режиме
ГВС
Отображение установленной
температуры в контуре ГВС
(кнопка D, рис. 1)
6
Отображение активации функции
«КОМФОРТ ГВС»». Горит – активирована, не
горит - отключена
7
Текущий температурный уровень
(луна – ночной, солнце – дневной)
Установка соответствующего
температурного уровня
8
Отображение текущего времени/частоты
вращения вентилятора
9
Котел находится в режиме изменения
временной программы
10
Ручной режим работы Установка ручного режима работы
11
Отображение программы для первой зоны
отопления
Изменение программы для первой
зоны отопления
12
Текущий день недели Установка дня недели
13
Отображение программы для второй зоны
отопления
Изменение программы для второй
зоны отопления
14
Отображение программы нагрева
накопительного бойлера
Изменение программы нагрева
накопительного бойлера
15
Время работы котла в ночном
температурном режиме
16
Время работы котла в дневном
температурном режиме
Мигает вся шкала: установка
автоматического режима
17
Котел находится в тестовом режиме
«Трубочист», «rpm» - обозначает количество
оборотов вентилятора
Включение тестового режима
«Трубочист»
18
Отображение режима контура ГВС.
Горящий символ – режим активирован,
символ не горит – режим отключен
19
При установленном наружном датчике символ
мигает, когда устанавливается комнатную
температуру кнопками Е (рис. 1)
20
Отображение температуры в градусах
Цельсия
21
Отображение единицы измерения давления
в системе отопления
22
Отображение процентов
23
Символ гаечного ключа остается на дисплее, пока вы
не подтвердите новое значение параметра в режиме
их программирования.
24
Отображение наличия пламени на горелке
