10

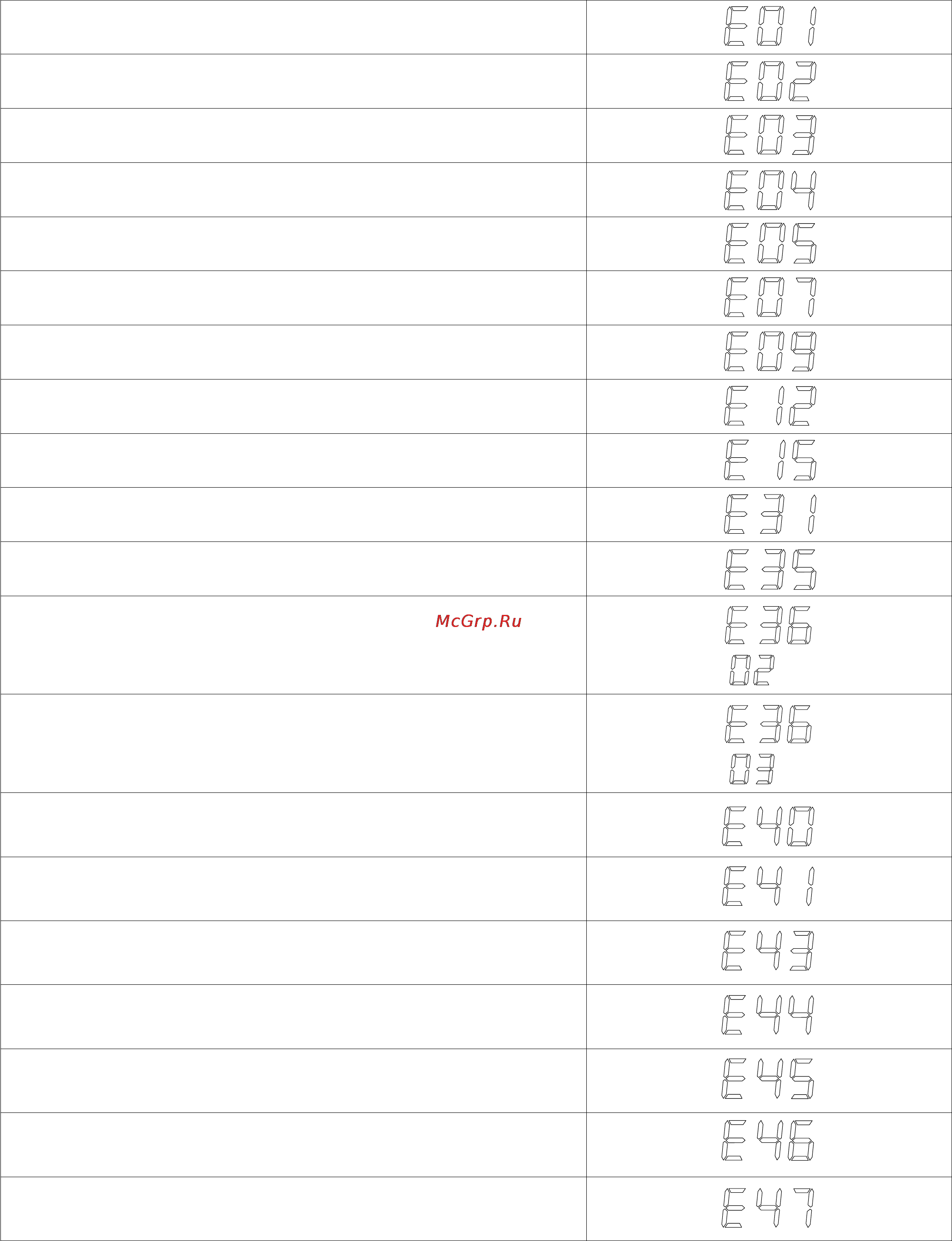

Неполадки в работе
Котел заблокирован из-за отсутствия пламени
Сработал сдвоенный датчик подачи (блокировка по перегреву котла)
Срабатывание термостата дымовых газов
Недостаточное давление в контуре отопления
Неисправен датчик подачи отопительного контура
Поврежден датчик дымовых газов
Слишком высокое давление в контуре отопления
Поврежден датчик бойлера
Неисправен датчик обратки отопительного контура
Прервано сообщение с Пультом дистанционного управления (отображается
только на панели пульта ДУ)
Сработал датчик безопасности второй зоны отопления с подмесом
Неисправен датчик подачи второй зоны отопления с подмесом
Неисправен датчик подачи третьей зоны отопления с подмесом
Неисправен вентилятор
Отсутствует связь между периферийными устройствами (зональные платы)
Ошибка конфигурации зон отопления (ПДУ и комнатный термостат).
Неправильно установлен параметр Р61
Неисправен датчик комнатной температуры зоны 1
Неисправен датчик комнатной температуры зоны 2
Поврежден датчик давления
Ошибка датчика температуры наружного воздуха при работе котла с
датчиками комнатной температуры (отображается если P57=2 или P57 =3)
