36
Технические характеристики и габаритные размеры
2.4 Основные компоненты
1
5
25
22
23
26
27
24
10
4
11
13
12
7
14
15
19
17
16
18
2
3
6
8
9
20
21

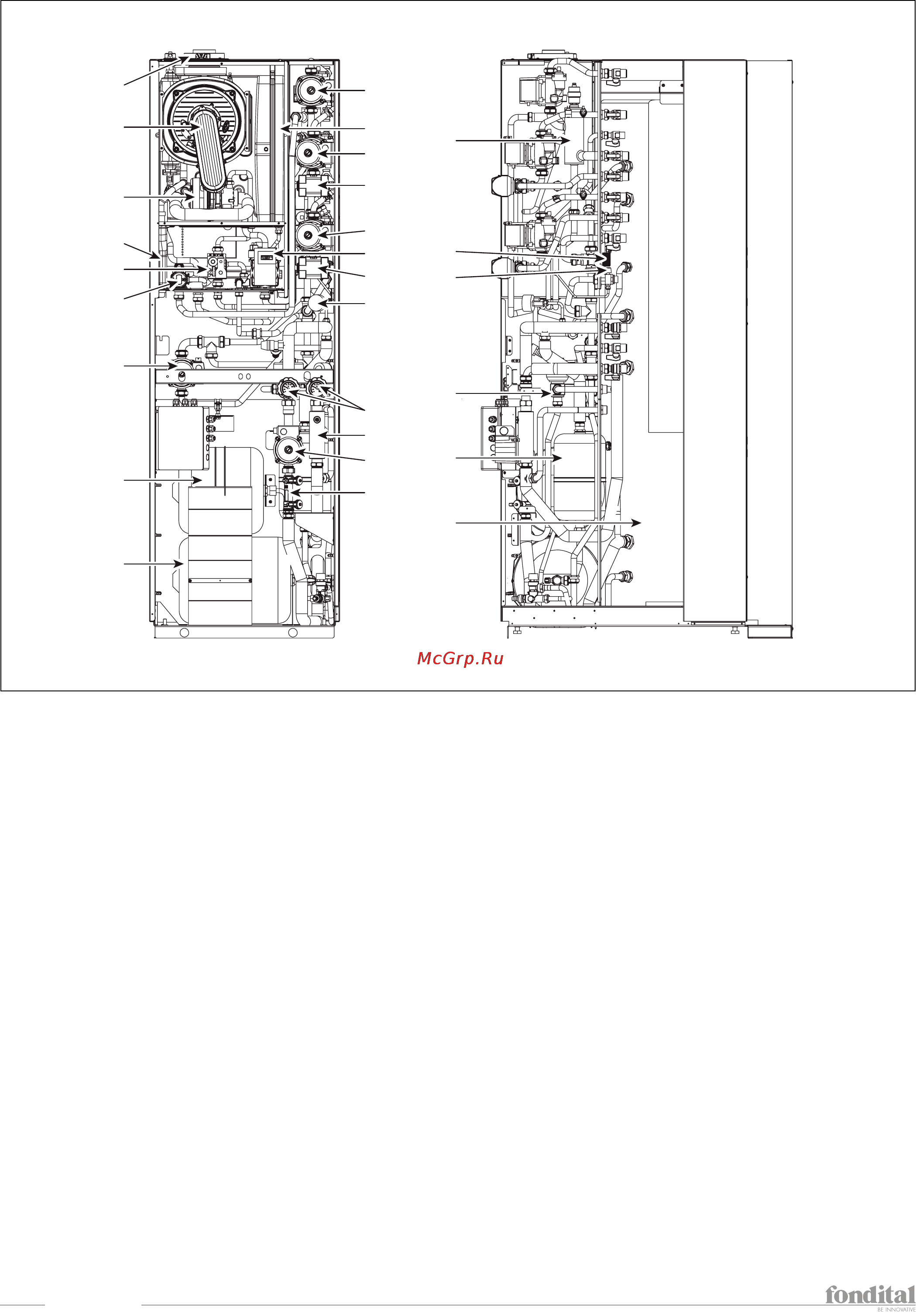

Рис. 8 Основные компоненты
1. Горелка с предварительным смешиванием
2. Модулируемый вентилятор
3. Газовый клапан
4. Расширительный бак отопления
5. Фланец дымохода
6. Сифон конденсата
7. Модуляционный насос контура отопления
8. 3-ходовой клапан
9. Насос рециркуляции ГВС (опция)
10. Насос высокотемпературной зоны 1 (модели V, MV, Z, MZ)
11. Насос низкотемпературной зоны 2 (модели V, MV, Z, MZ)
12. Насос низкотемпературной зоны 3 (модели Z, MZ)
13. Подмешивающий клапан 2 низкотемпературной зоны
(модели V, MV, Z, MZ)
14. Подмешивающий клапан 3 низкотемпературной зоны
(модели Z, MZ)
15. Манометр контура солнечных коллекторов
16. Насос контура солнечных коллекторов
17. Дезаэратор контура солнечных коллекторов
18. Датчик расхода контура солнечных коллекторов с краном
подпитки/слива
19. Шаровые краны с термометрами контура солнечных
коллекторов
20. Расширительный бак ГВС
21. Расширительный бак системы солнечных коллекторов
22. Подмешивающий клапан контура ГВС
23. Кран подпитки отопления
24. Бойлер солнечного контура на 300 л
25. Гидравлическая стрелка
26. 3-ходовой клапан для отвода излишков тепла (модели M, MV,
MZ)
27. Добавочный бак контура солнечных колле
