Инструкции по установке
3.8.2 Контур ГВС
Перед установкой котла и подключением его к линии подачи воды, необходимо прочистить систему с целью удаления засорений и
элементов, которые могут повредить котел.
В котле трубы подачи холодной воды и выхода ГВС должны подключаться с помощью соответствующих патрубков (смотри Подключе
ние к гидравлической сети на странице 52).
ПРЕДУПРЕЖДЕНИЕ
В зависимости от степени жесткости используемой воды, следует рассматривать необходимость/возможность применение
специальных бытовых установок для дозировки продуктов смягчения питьевой воды.
При жесткости воды свыше 20 °F, рекомендуется обязательно производить ее обработку.
Поступающая из водопровода вода может - по показателю pH - быть несовместимой с некоторыми компонентами
отопительной системы.
3.8.3 Система солнечных коллекторов
Для подключения солнечных коллекторов необходимо подачу гелиополя (от коллекторов к котлу) и возврат гелиополя (от котла к
коллекторам) подсоединить к соответствующим разъемам как указано на рис. Гидравлические схемы на странице 34.
3.8.4 Слив конденсата
Для обустройства отвода конденсата необходимо соблюдать требования существующих норм и рекомендаций, изложенных в данном
эксплутационном документе.
Если не существуют специальные предписания и запреты, конденсат, образовывающийся в процессе горения, должен выводиться в
общую канализационную систему через патрубок слива конденсата, щелочная среда которой нейтрализирует кислотность конденсата.
Во избежание поступления неприятного запаха из сливов бытовой канализационной системы, рекомендуется устанавливать сифон
с гидрозатвором между каналом вывода конденсата и выходом бытовой канализации, предотвращающую попадание неприятного
запаха в помещение.
ПРЕДУПРЕЖДЕНИЕ
Производитель не несет никакой ответственности за материальный ущерб, травмы людей и животных, возникшие в
результате несоблюдения вышеприведенных инструкций.

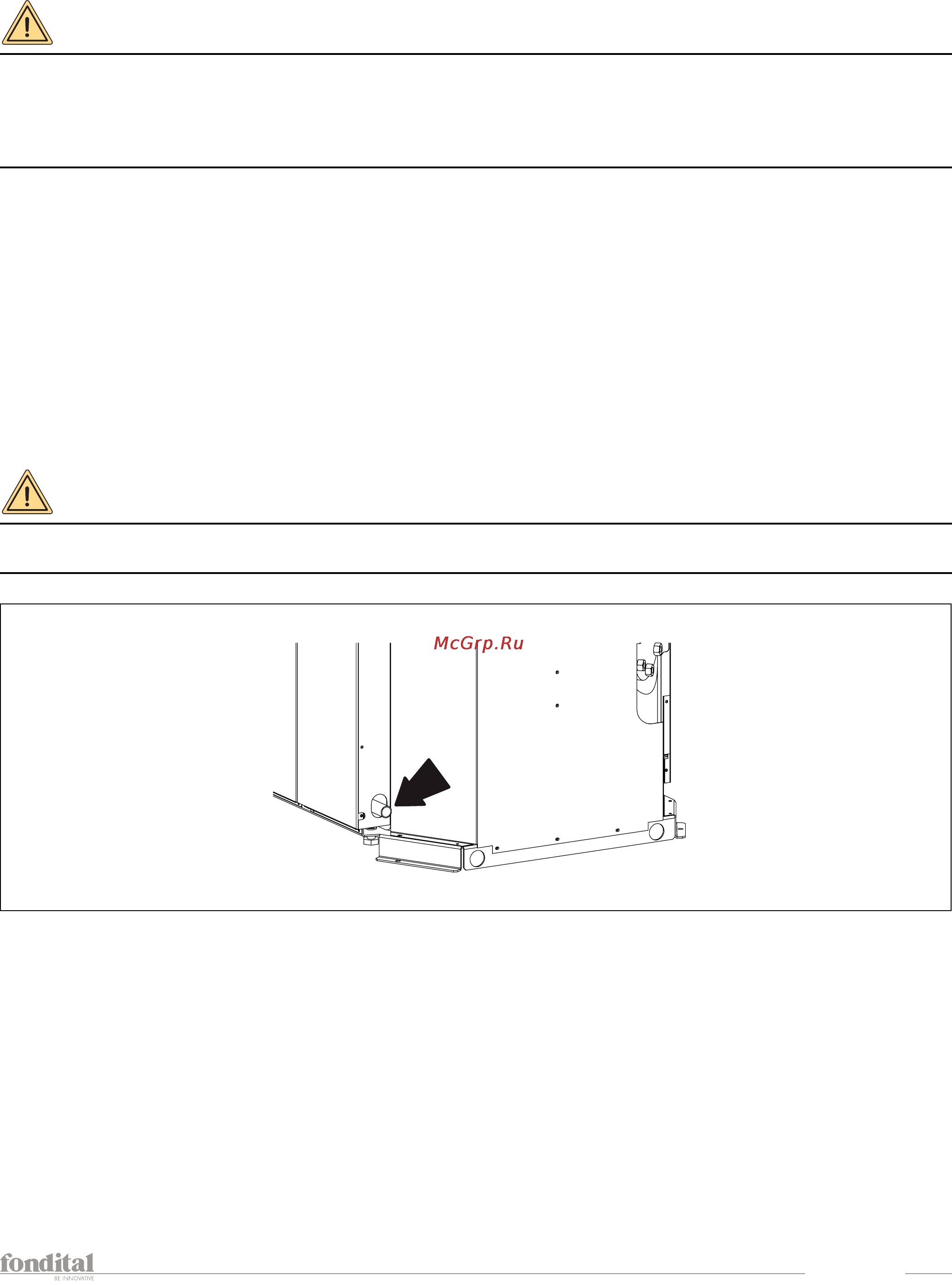

Рис. 18 Слив конденсата
3.8.5 Отвод излишков тепла
Для отвода излишков тепла (версии M, MV и MZ), могут применяться дополнительные внешние устройства, которые подсоединяются
через трубы подачи и возврата как указано на гидравлической схеме.
