Polaris PSF 40 RC Digital [5/8] Сборка прибора рис 2

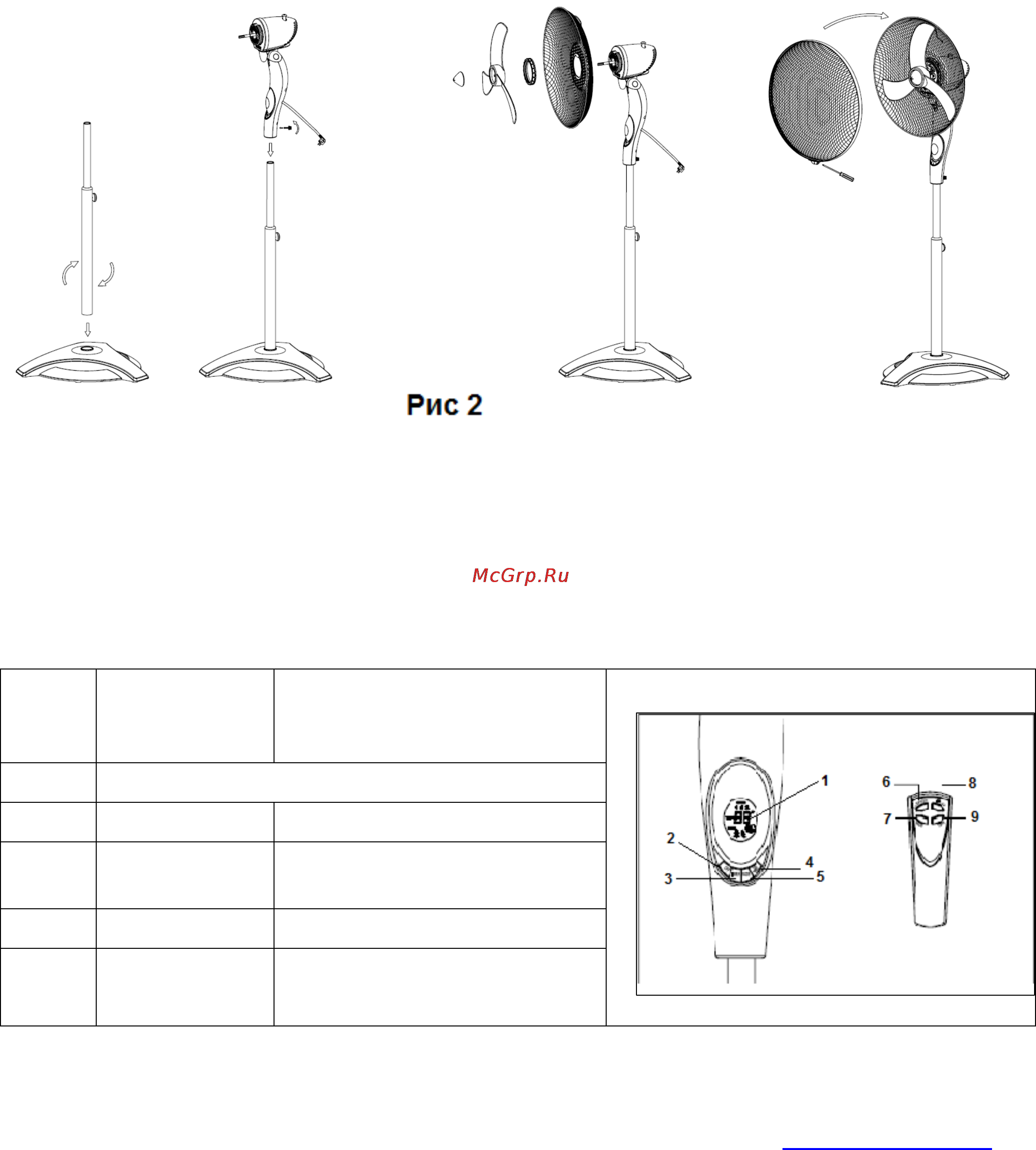

Сборка прибора (рис 2)

1. Закрепите стойку 15 на опоре 16.

2. Отрегулируйте желаемую высоту трубки, зафиксировав ее регулятором высоты трубки (14).

3. Установите на верхнюю трубку блок электродвигателя с блоком управления. Блок управления

должен быть установлен на верхней трубке до упора и закреплен входящим в комплект винтом.

Внимание: Перед включением вентилятора убедитесь, что винт надежно закреплен.

4. Отвинтите гайку для крепления защитного кожуха лопастей.

5. Зафиксируйте задний защитный кожух лопастей (6) на корпусе электродвигателя, завинтив до

упора фиксатор для крепления заднего защитного кожуха лопастей (5) в направлении по часовой

стрелке.

6. Установите лопасти вентилятора (4), навинтив до упора фиксатор лопастей (3), повернув его

против часовой стрелки.

7. Соедините передний и задний защитный кожух с помощью обода решетки (2) и надежно

закрепите болт, расположенный на боковой поверхности решеток с помощью отвертки.

Панель управления и пульт дистанционного управления (ПДУ)

• Для питания пульта дистанционного управления необходимы 2 элемента питания ААА.

Отсоедините крышку отсека питания, установите батарейки согласно полярности, вставьте

крышку отсека питания на своё место.

• Батарейки в комплект не входят.

• Функции и кнопки пульта дистанционного управления аналогичны функциям и кнопкам панели

управления.

№

панель

/ ПДУ

Кнопка на

панели и ПДУ

Назначение

LCD - дисплей

2 / 8

OFF Выключение прибора

3 / 9

TIMER Установка автоматического

отключения прибора

4 / 7

MODE Выбор режима работы

5 / 6

ON / SPEED Включение прибора / Выбор

скорости воздушного потока
