Fondital BALI RTFS E 18 [10/16] Инструкции для специалистов по монтажу

3.1. Нормы по установке

Котлы должен устанавливаться в

соответствии с требованиями законов и

нормативов, упомянутых и считающихся

полностью приведенными в настоящем

документе.

3.2. Установка

3.2.1. Упаковка

Котел поставляется в коробке из прочного

картона на деревянном поддоне. После

распаковки котла убедиться в том, что

котел не имеет никаких повреждений.

Упаковочные материалы поддаются

полной утилизации: собирайте их в

соответствующих зонах для раздельного

сбора отходов.

Не давайте упаковку детям, так как

по своей природе, она может быть

источником опасности.

Производитель не несет никакой

ответственности за материальный

ущерб и травмы людям и животным,

возникающие в результате

несоблюдения вышеприведенных

инструкций.

В упаковке имеется пакет, в котором

содержится руководство по установке,

пользованию и тех. обслуживанию.

3.2.2. Выбор места установки

При выборе места установки котла

учитывается следующее:

- рекомендуется оставлять расстояние

50 см с каждой стороны устройства

для облегчения доступа к нему при

проведении тех. oбслуживания;

- избегать установки в очень влажных или

пыльных помещениях;

- место установки должно быть закрыто

для посторонних лиц, детей и животных.

3.2.3. Монтаж котла

Перед подсоединением котла к

отопительной системе и линии воды санит.

назн., следует тщательно почистить трубы,

чтобы удалить возможные металлические

остатки обработки и сварки, остатки

смазки, которые при попадании в котел

могут повредить его и нарушить его

работу.

Примечание! Запрещается

использовать растворители, которые

могут повредить компоненты.

Производитель не несет никакой

ответственности за материальный

ущерб и травмы людям и животным,

возникающие в результате несоблюдения

вышеприведенных инструкций.

Установка котла осуществляется

следующим образом:

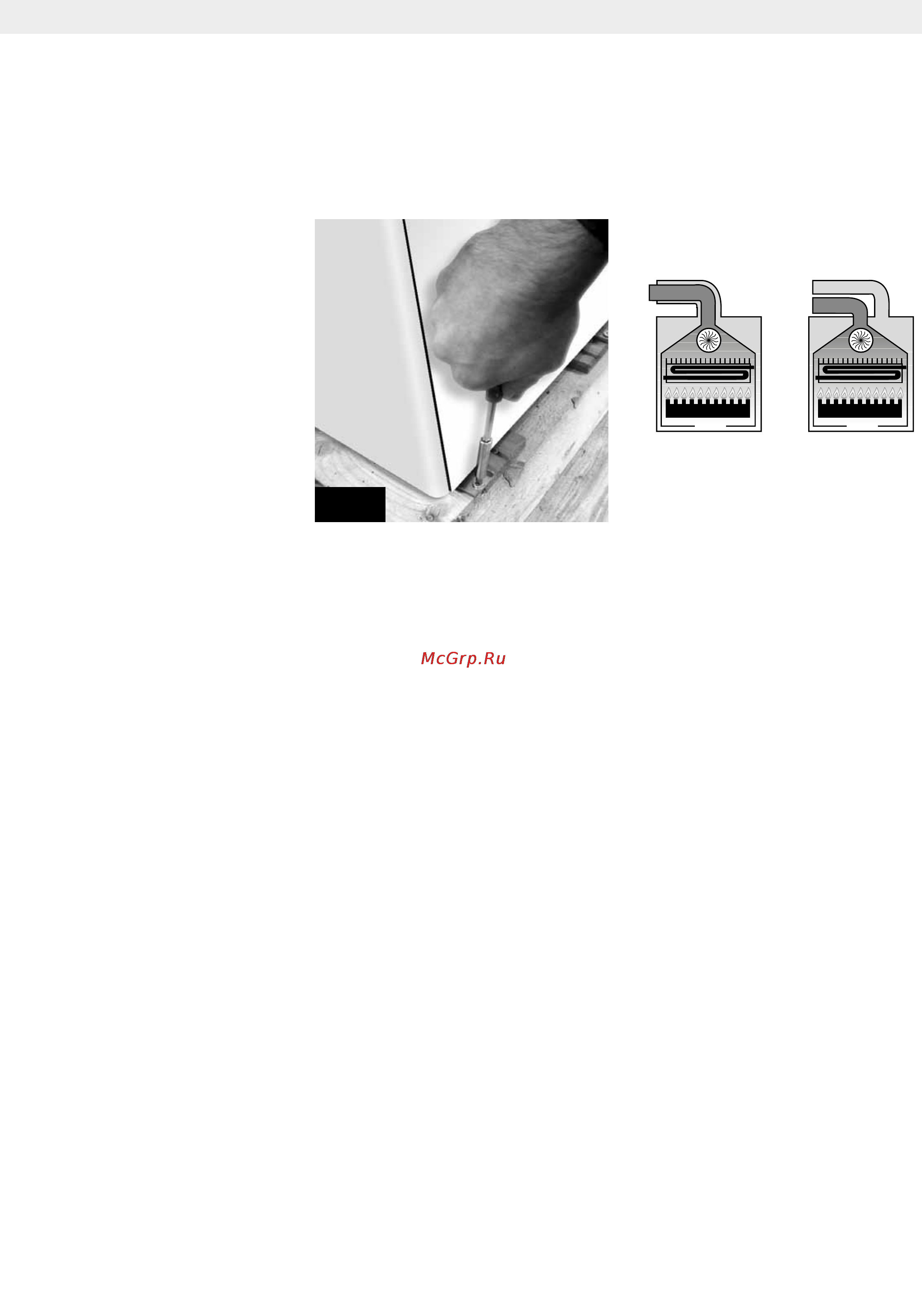

* открутить четыре винта, которые

крепят блокировочные скобы котла к

деревянному поддону (рис. 3);

рис. 3

* снять котел с поддона без нанесения ему

повреждений;

* при необходимости, вставить прокладки

между ножками котла и полом, чтобы

котел стоял устойчиво;

* подсоединить котел к трубам подачи и

обратной воды системы;

* следует помнить, что отопительная

система должна быть оснащена всеми

необходимыми предохранительными

и контрольными устройствами, как

того требуют действующие стандарты

(предохранительный клапан, реле

давления воды, спускной клапан,

манометр и т.д.);

* подсоединить котел к воздухозаборной и

газоотводной системам;

* при наличии, подсоединить к

электрической части термостат

температуры окружающего воздуха,

насос отопления и реле давления воды

отопления;

* подсоединить сетевые провода.

3.2.4. Вентиляция помещени

Котлы моделей RTFS имеют закрытую

камеру сгорания.

Котел обязательно должен быть

установлен в помещении, отвечающем

требованиям действующих спецификаций

и стандартов, упомянутых и

считающихся полностью приведенными

в настоящем документе.

3.2.5. Система газоотвода и

воздухозабора

Котел Мод. RTFS оснащен патрубком

отвода газов и патрубком воздухозабор,

для соединения к трубам диаметром 80

мм.

Что касается отвода газов в атмосферный

воздух, следовать указаниям действующих

спецификаций и стандартов, которые

считаются полностью приведенными в

настоящем документе.

Тип C12

Конструкция котла предусматривает

подсоединение к горизонтальным

терминалам для газоотвода и

воздухозабора, выходящих наружу через

коаксиальные или раздвоенные трубы.

Расстояние между воздухозаборной

и газоотводной трубами должно быть

минимум 250 мм и оба терминала должны

быть поэтому расположены внутри

квадратного сечения размером 500 мм.

* Коаксиальный трубопровод

воздухозабора/газоотвода газов

диаметром 60/100 мм.

Допустимая конфигурация

- 1 фланцевый патрубок

- 3 метра коаксиального трубопровода

- 1 терминал

Примечание:

- для каждого изгиба в 90°, уменьшить

максимальную длину на 1метр;

- для каждого изгиба в 45°, уменьшить

максимальную длину на 0,5 метра;

- на моделях RTFS E 18 и RTFS E 24,

имеющие при установке длину

коаксиального газохода менее 1 метра,

необходимо установить диафрагму

диаметром 75 мм;

- на моделях RTFS E 32, независимо от

длины, установить диафрагму диаметром

78 мм;

- на моделях RTFS E 36, имеющие при

установке длину коаксиального газохода

менее 1 метра, установить диафрагму

диаметром 78 мм.

*Раздвоенный трубопровод для

воздухозабора /газоотвода газов

диаметром 80 мм.

Допустимая конфигурация

- 2 фланцевых патрубка

- 19 метров трубы для воздухозабора

3. ИНСТРУКЦИИ ДЛЯ СПЕЦИАЛИСТОВ ПО МОНТАЖУ
