Коммутатор EDS-316: Руководство пользователя

www.moxa.ru sales@moxa.ru support@moxa.ru

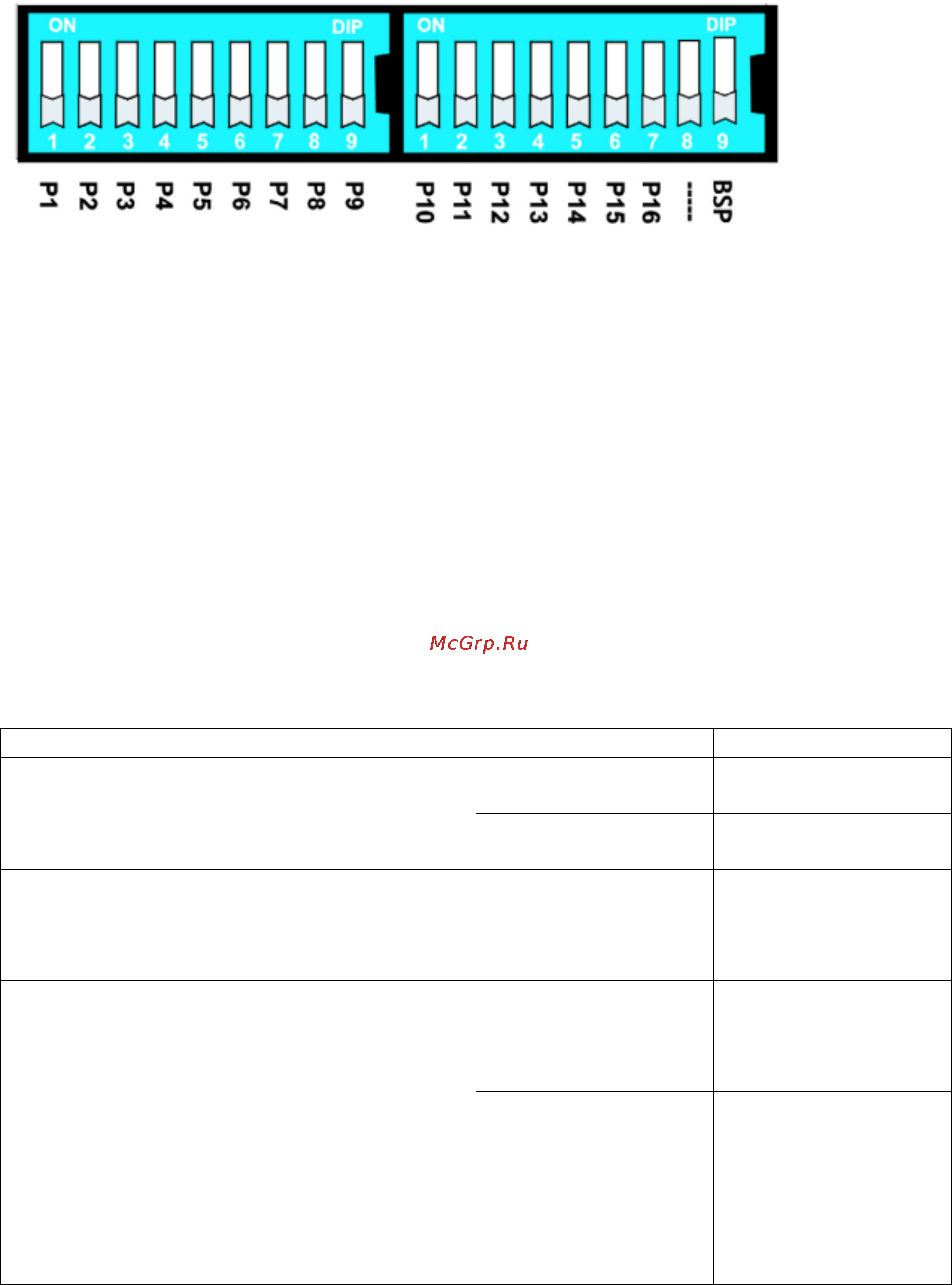

НастройкаDIP‐переключателей



P1‐P16включены

Включают сигнализацию обрыва соединения по соответствующим портам. Если связь по порту

оборвана,релеаварийнойсигнализацииразомкнется,ивключитсясветодиодныйиндикатор.

P1‐P16выключены(поумолчанию)

Выключают сигнализацию обрыва соединения по соответствующим портам. Реле аварийной

сигнализациизамкнется,асветодиодныйиндикаторнебудетзажигаться.



Защитаотшироковещательногошторма(BSP)

Включендлявсехпортовкоммутатора

Выключендлявсехпортов



ПРИМЕЧАНИЕ:КоммутаторEDS‐316имеет18DIP‐переключателей,втомчисле,1резервный.



Светодиодныеиндикаторынапереднейпанели



Напереднейпанеликоммутаторарасположенынесколькосветодиодныхиндикаторов.Функции

каждогоиндикатораописаныниже.



Индикатор Цвет Состояние Описание

PWR1 Желтый Включен Питание подается на

вход PWR1

Выключен Питание не подается

на вход PWR1

PWR2 Желтый Включен Питание подается на

вход PWR2

Выключен Питание не подается

на вход PWR2

FAULT Красный Включен Сигнализация

обрыва соединения

включена, и обрыв

обнаружен

Выключен Сигнализация

обрыва соединения

включена, но обрыв

не обнаружен, либо

сигнализация

обрыва соединения

отключена
