Коммутатор EDS-316: Руководство пользователя

www.moxa.ru sales@moxa.ru support@moxa.ru

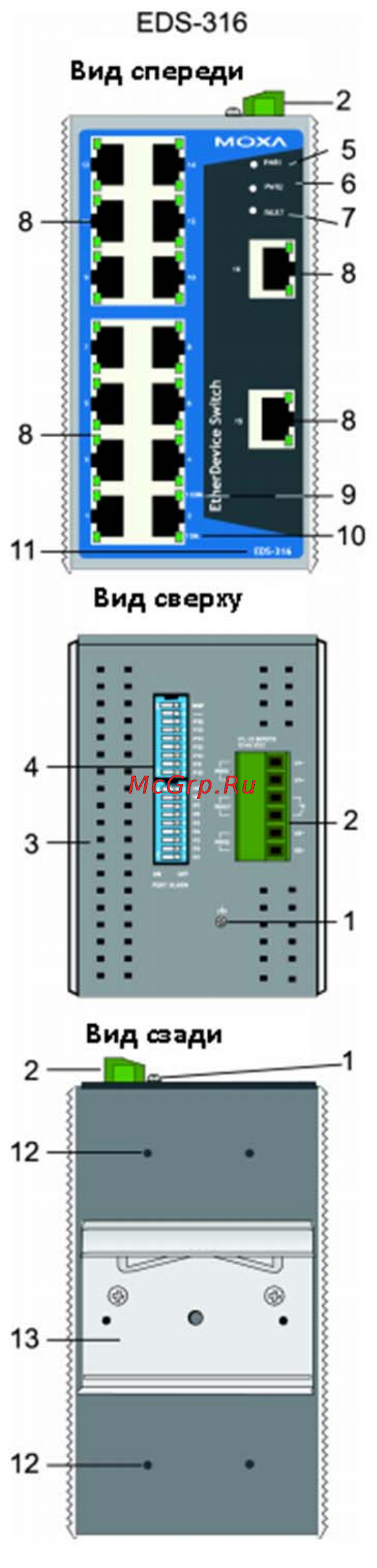

ВнешнийвидкоммутатораEDS‐316(стандартнаямодель)



1. Винтзаземления

2. Терминальный блок для входов

питанияPWR1/PWR2ирелейноговыхода

3. Отверстия для пассивного

охлаждения

4. DIP‐переключатели (18

переключателейвсовокупности,втомчисле,

1резервный)

5. ИндикаторвходапитанияPWR1

6. ИндикаторвходапитанияPWR2

7.Индикаторошибки

8.Порт10/100BaseT(X)

9. Индикатор порта 100Мбит/с «витая

пара»

10. Индикатор порта 10Мбит/с «витая

пара»

11. Названиемодели

12. Винтовые отверстия для

опциональнойнастеннойустановки

13. Крепление для установки на DIN‐

рейку


