- 13 -
Auto MDI/MDI-X Connection
The Auto MDI/MDI-X function allows users to connect the PT-508’s
10/100BaseTX ports to any type of Ethernet device using either a
straight-through cable or cross-over cable.

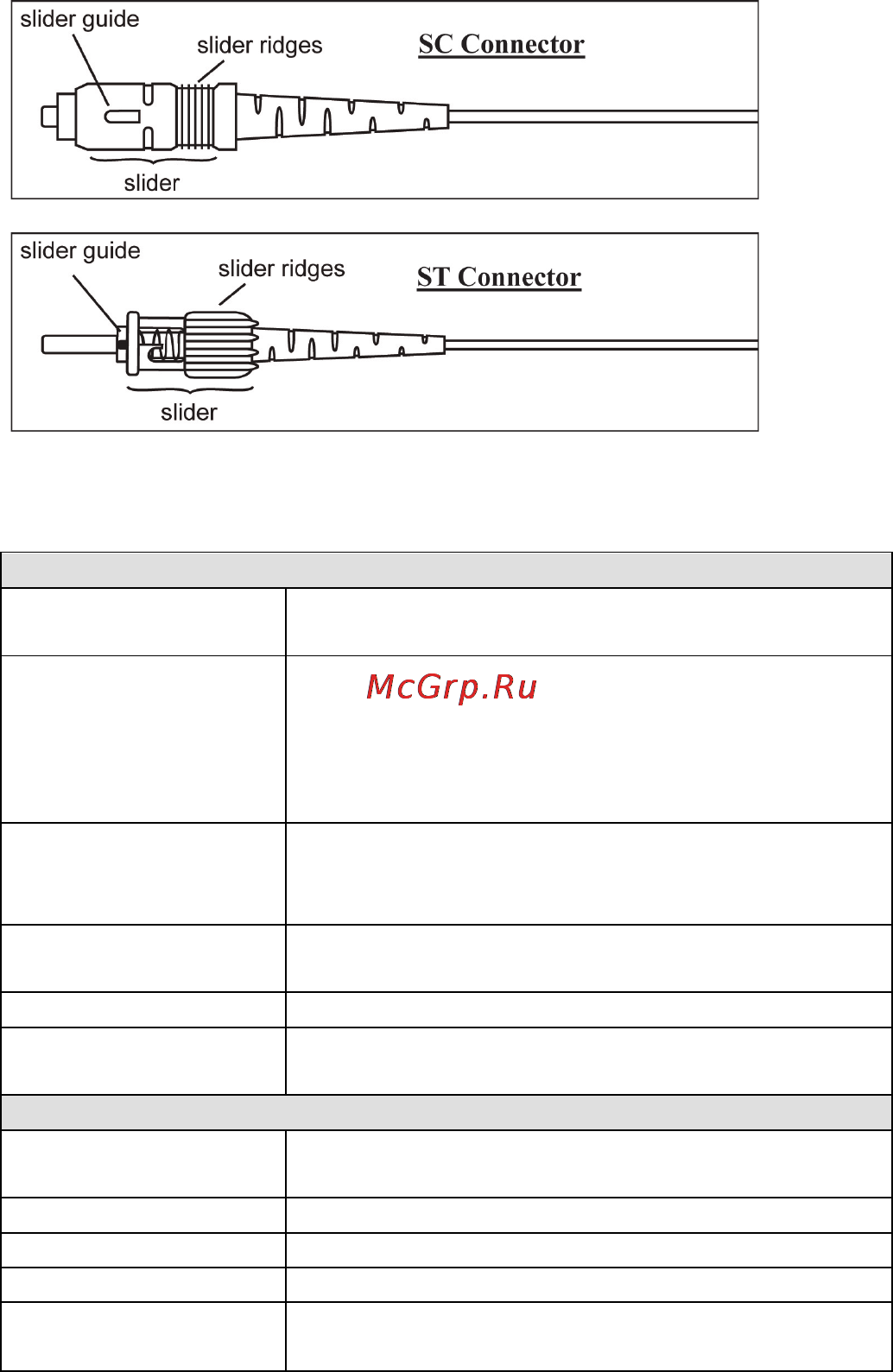

Fiber Ports
The fiber ports are factory-built as either multi-mode/single-mode
SC/ST/LC connectors or multi-mode MTRJ connectors. You should use
fiber cables that have SC/ST/LC/MTRJ connectors at both ends. When
plugging the connector into the port, make sure the slider guide is
positioned to the right such that it fits snuggly into the port.
Specifications
Technology
Standards
IEEE802.3, 802.3u, 802.3x, 802.1D, 802.1w,
802.1Q, 802.1p, 802.1X, 802.3ad
Protocols IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP
Server/Client, BootP, TFTP, SNTP, SMTP, RARP,
GMRP, LACP, RMON, HTTP, HTTPS, Telnet,
Syslog, DHCP Option 66/67/82, SSH, SNMP
Inform, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6
MIB
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,
Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON
MIB Group 1,2,3,9
Forwarding and
Filtering Rate
148810 pps
Processing Type
Store and Forward
Flow Control
IEEE802.3x flow control, back pressure flow
control
Interface
RJ45 Ports
10/100BaseT(X) auto negotiation speed, F/H
duplex mode, and auto MDI/MDI-X connection
Fiber Ports
100BaseFX ports (SC/ST /LC/MTRJ connector)
Console
RS-232 (RJ45)
LED Indicators
PWR1, PWR2, FAULT, MSTR/HEAD and CPLR/TAIL
Relay Contact
One relay output with current carrying capacity of
1A @ 24 VDC
