3. Чтобы снять маршрутизатор c DIN-рейки, проделайте все в обратном порядке.

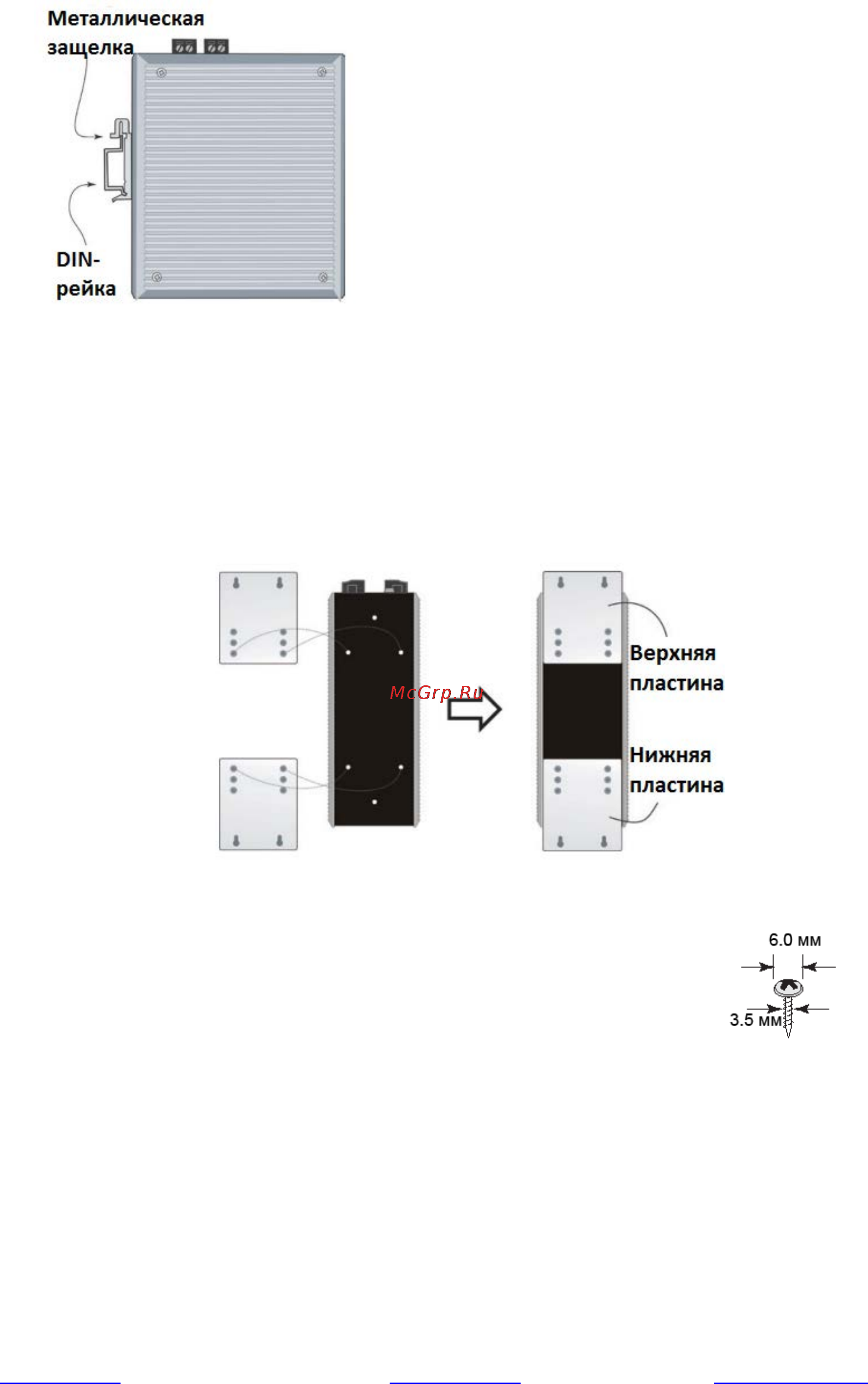

Настенная установка (опционально)

В некоторых приложениях удобно монтировать EDR-810 на стену, как показано на рисунке.

1. Снимите с задней панели устройства EDR-810 крепеж для DIN-рейки и подсоедините

крепление для панельной установки, как показано на рисунке.

2. Монтаж EDR-810 на стене требует использования 4 винтов. Головки

шурупов должны быть не более 6.0 мм в диаметре, а стержни – не

более 3.5 мм, как показано на рисунке. Не закручивайте шурупы до

конца, оставьте около 2 мм для того, чтобы можно было установить

на них крепежное устройство.

ПРИМЕЧАНИЕ: Перед ввинчиванием болтов убедитесь, что диаметр головок и стержней

болтов подходит к отверстиям крепежного устройства.
