PУ45

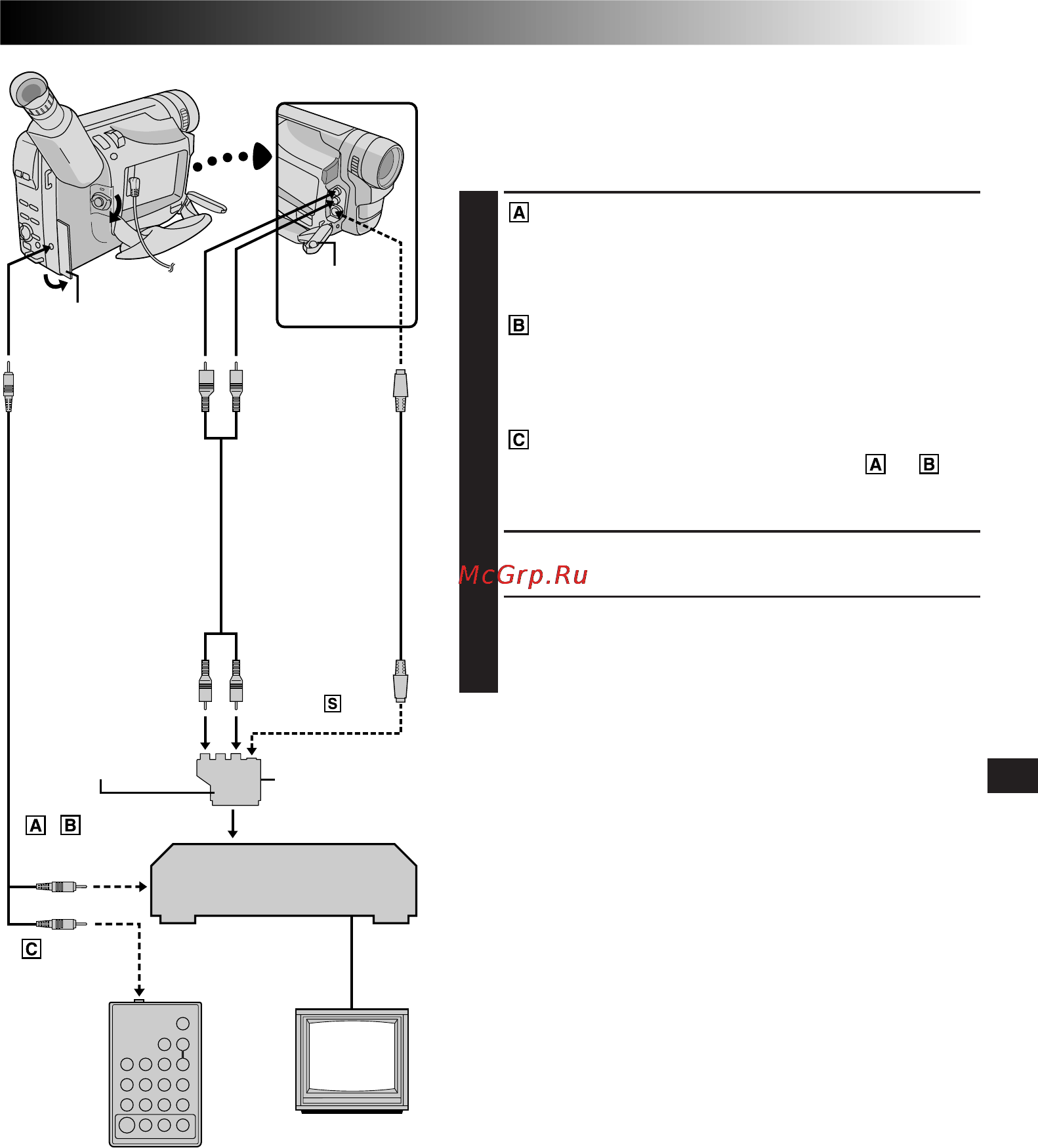

ВЫПОЛНИТЕ СОЕДИНЕНИЯ
ПРИМЕЧАНИЕ:
Установите “VIDEO OUT” (ВИДЕОВЫХОД) видеокамеры в
зависимости от системы воспроизведения видеомагнитофона,
который Вы будете использовать. (
Z
стр.14).
1
ВИДЕОМАГНИТОФОН JVC, ИМЕЮЩИЙ
КОНТАКТ ДИСТАНЦИОННОГО ВВОДА
ПАУЗЫ
Подключите кабель для монтажа к контакту
дистанционного ввода PAUSE (паузы).
ВИДЕОМАГНИТОФОН JVC, НЕ ИМЕЮЩИЙ
КОНТАКТА ДИСТАНЦИОННОГО ВВОДА
ПАУЗЫ, НО ИМЕЮЩИЙ РАЗЪЕМ R.A. EDIT
Подключите кабель для монтажа к разъему
R.A.EDIT.
ВИДЕОМАГНИТОФОН, ОТЛИЧНЫЙ ОТ
ВИДЕОМАГНИТОФОНОВ ТИПА и
Подключите кабель для монтажа к гнезду ввода
паузы (PAUSE-IN) на ПДУ RM-V700U.
2
Вставьте ленту с записью в видеокамеру и установите
переключатель питания в положение “PLAY”.
3
Включите питание видеоматнитофон, вставьте ленту,
на которой должна выполняться запись, и введите
режим AUX (см. руководство по эксплуатации
видеомагнитофона).
ПРИМЕЧАНИЯ:
● Если в вашем видеомагнитофоне имеется входной
разъем S-Video или разъем SCART, совместимый с
сигналами Y/C, соедините через него видеокамеру с
видеомагнитофоном, используя при этом входящий в
комплект видеокамеры кабель S-Video. Такое
подключение может улучшить качество изображения
копии (только GR-SXM46/SXM26/SX41/SX21).
● Если вы используете адаптер для кабелей**, установите
переключатель видео выходов в нужную позицию: “Y/C”
или “CVBS”.
Y/C : При подключении к видеомагнитофону, который
может принимать сигналы Y/C, с использованием
кабеля S-Video (только GR-SXM46/SXM26/SX41/
SX21).
CVBS : При подключении к видеомагнитофону, который
не может принимать сигналы Y/C, с
использованием кабеля Audio/Video.
** Входит в комплект только для моделей GR-SXM46/
SXM26/SX41/SX21. Продается в магазинах.
● Если вы используете видеомагнитофон в системе
SECAM, установите “VIDEO OUT” (видеовыход) в позицию
“SECAM” (только GR-SXM46/SXM26/SX41/SX21,
Z
стр.26).
Кабель
S-Video*
(входит в
комплект)
К контакту
J (JLIP)
Откройте крышку.
К выходному
разъему Video
и выходному
разъему Audio
К выходному
разъему
S-Video*
Откройте
крышку.
К дистанционному
вводу ПАУЗЫ
RM-V700U
(не входит в
комплект)
Видеомагнитофон
Телевизор
К PAUSE-IN
(вводу паузы)
Кабель для монтажа***
(кабель с
миништекером ø3,5)
Если в вашем
видеомагнитофоне
имеется разъем
SCART, используйте
переходник кабеля**.
Переключатель
выхода
видеосигнала
“Y/C”/”CVBS”
Разъемы AUDIO
(L/MONO
(ЛЕВЫЙ/МОНО)),
VIDEO и -IN
* Только GR-SXM46/SXM26/SX41/SX21.
** Входит в комплект только для моделей GR-
SXM46/SXM26/SX41/SX21. Продается в
магазинах.
*** Входит в комплект только для моделей GR-
SXM46/SX41.
Кабель
Audio/Video
(входит в
комплект)
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ.
