![Gunter & Hauer VICTORIA 90 W [22/24] Рисунок 12](/img/pdf.png)
Gunter & Hauer VICTORIA 90 W [22/24] Рисунок 12
![Gunter & Hauer VICTORIA 90 W [22/24] Рисунок 12](/views2/1196507/page22/bg16.png)
Сторона поворота
при установке
Рисунок 11
Рисунок 10
21
6.ЗАМЕНА ЛАМПЫ
Светодиодная лампа
Сначала отключите вытяжку от сети электропитания.
Нерабочие светодиодные лампы извлекаются так, как это показано
на рисунке. (См. Рисунок 12)
Извлеченные светодиодные лампы необходимо аккуратно вынуть
из вытяжки.
Извлеченную светодиодную лампу необходимо заменить
идентичной лампой, приобретенной в точках сервисного
обслуживания.
Шнур питания разработан для включения с использованием
штепсельной розетки. Соединение выполняется соответствующим
образом.
Рабочее или нерабочее состояние ламп проверяется путем нажатия
на кнопку включения/выключения подсветки.
Примечание: Извлеките фольгу на клейкой ленте светодиодной
лампы так, как это показано на Рисунке 12/2. На место извлеченной
светодиодной лампы, Рисунок 12/1, прик лейте новую
светодиодную лампу.

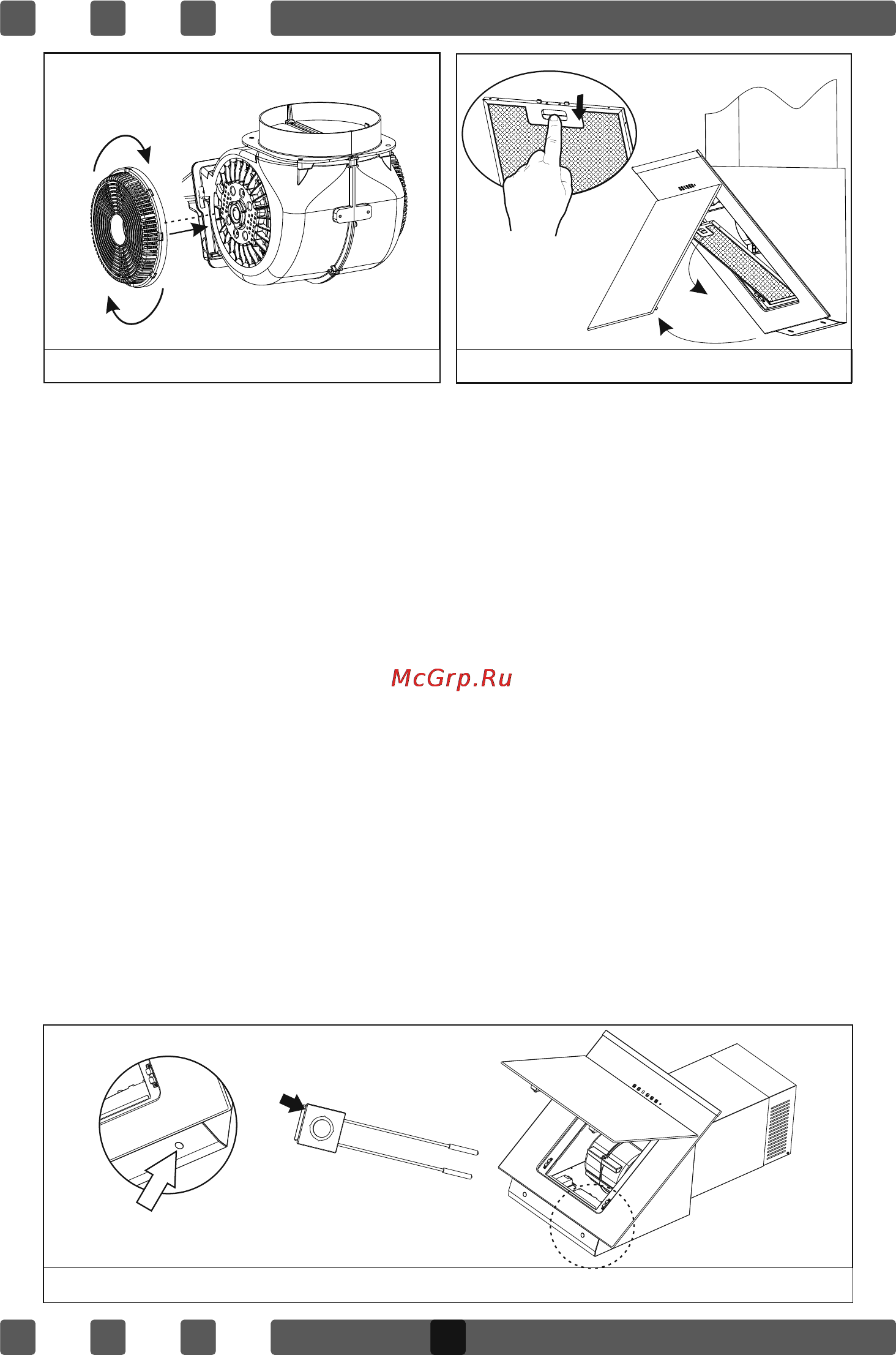

Рисунок 12
Kırmızı
Siyah
2
1
