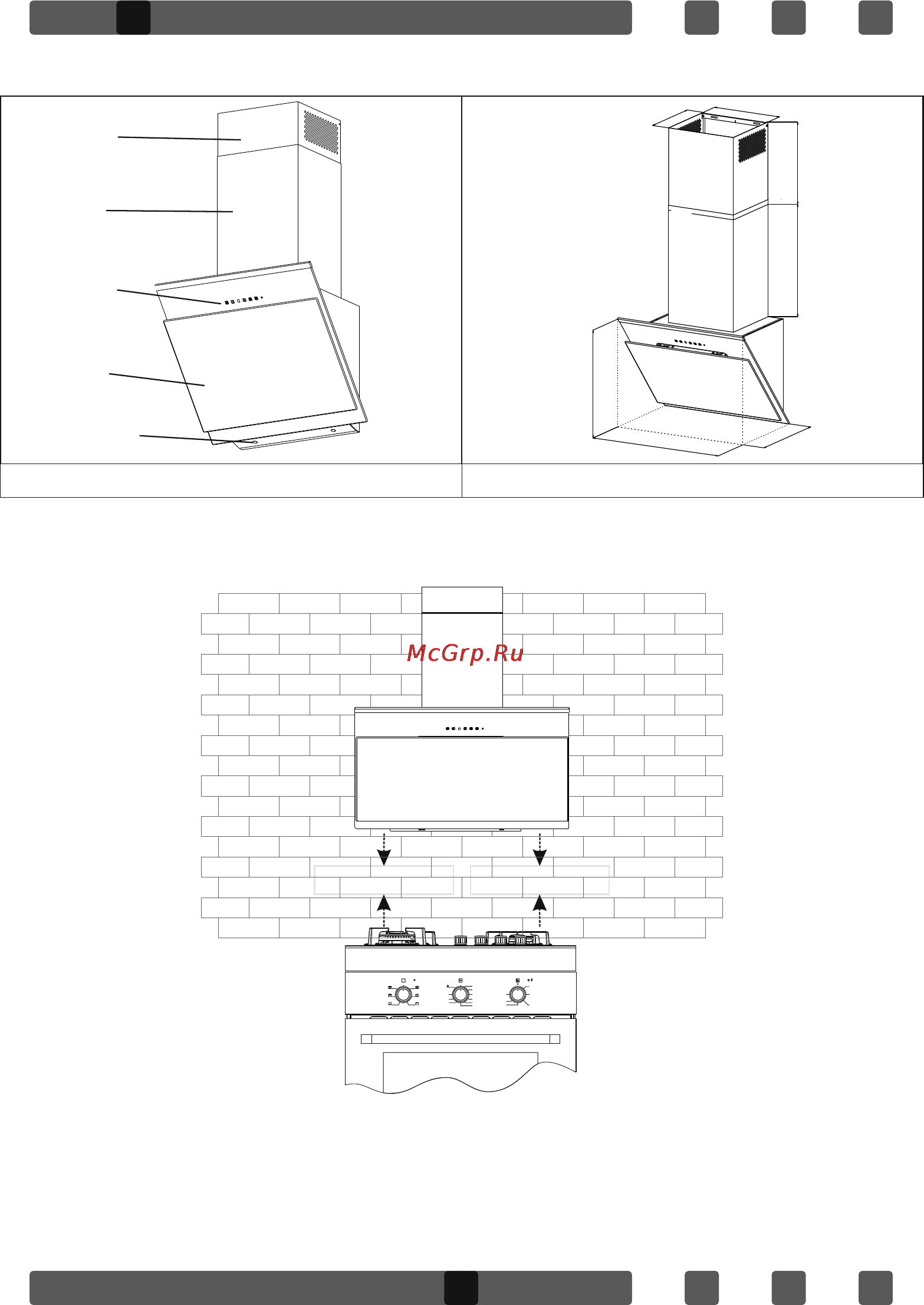

Gunter & Hauer VICTORIA 90 W [17/24] Описание и технический рисунок вытяжки
![Gunter & Hauer VICTORIA 90 W [17/24] Описание и технический рисунок вытяжки](/views2/1196507/page17/bg11.png)
Внутренняя
труба
Внешняя
труба
Подсветка
Фильтр
Контрольная
панель
472mm
400mm
350mm
285mm
308mm
460mm
596-896mm
2.ОПИСАНИЕ И ТЕХНИЧЕСКИЙ РИСУНОК ВЫТЯЖКИ
3.МОНТАЖ ВЫТЯЖКИ
3.1.Расположение вытяжки
3.2.Монтаж крепежных деталей вытяжки
Возьмите 2 (две) крепежные детали, которые входят в комплект
монтажных аксессуаров, и, как показано на Рисунке 1, прикрутите их с
помощью 1 зажминого болта. Убедитесь в том, что крепежные детали
прукручены в соответствующие гнезда.
16
TR
RU
0
80
50
130
220
180
250
MAX
90
80
70
40
30
10
20
50
0
60
Электрическая плита
Мин.: 450 мм. / Макс.: 550 мм.
Газовая плита
Мин.: 550 мм. / Макс.: 650 мм.
