17

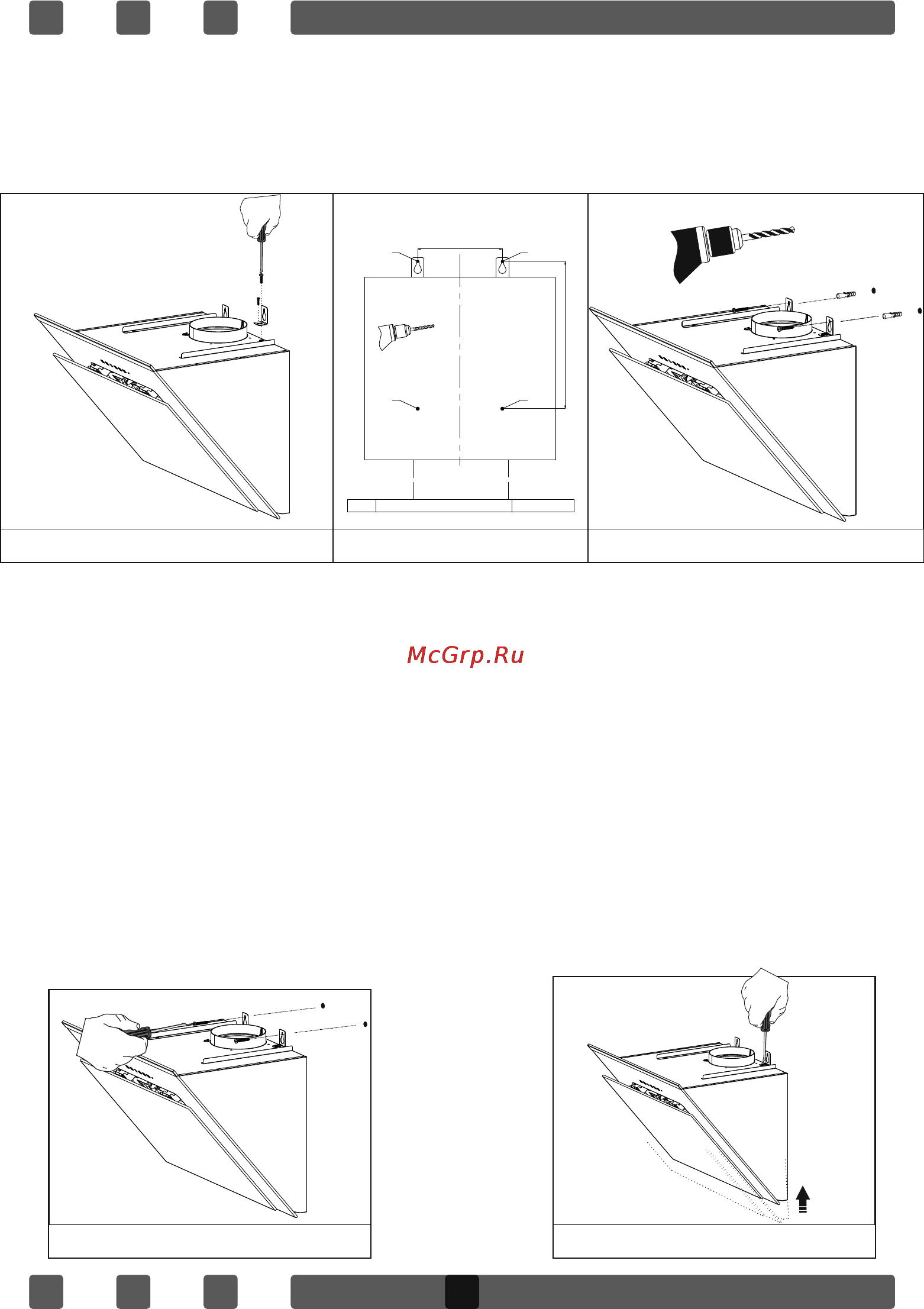

3.3.Монтаж крепежных деталей на стену
В отверстия (A,B,C,D) , указанные в шаблоне монтажа, вбиваются
дюбели диаметром 8 мм. Крепежные детали прикрепляются к стене
с помощью 2 болтов, как это показано на Рисунке 2.
3.4.Монтаж крепежных деталей внутренней трубы
Для монтажа крепежных деталей внутренней трубы на стену, на
соответствующей высоте и в соответствующих точках необходимо
просверлить два отверстия с помощью сверла Ø6mm. В данные
отверстия вбиваются дюбели диаметром 6мм, а затем на них
устанавливаются крепежные детали.
После установки вытяжки, с помощью соответствующих крепежных
деталей устанавливается внутренняя труба.
4.МОНТАЖ ВЫТЯЖКИ НА СТЕНУ
Поднимите корпус вытяжки и прикрутите крепежные детали к дюбелям
на стене, как это показано на Рисунке 3.
A
C D
B
Шаблон монтажа
Рисунок 1 Рисунок 2
Рисунок 3
Рисунок 4
