Рисунок 8

Рисунок 7

Рисунок 9

Рисунок 5

Рисунок 6

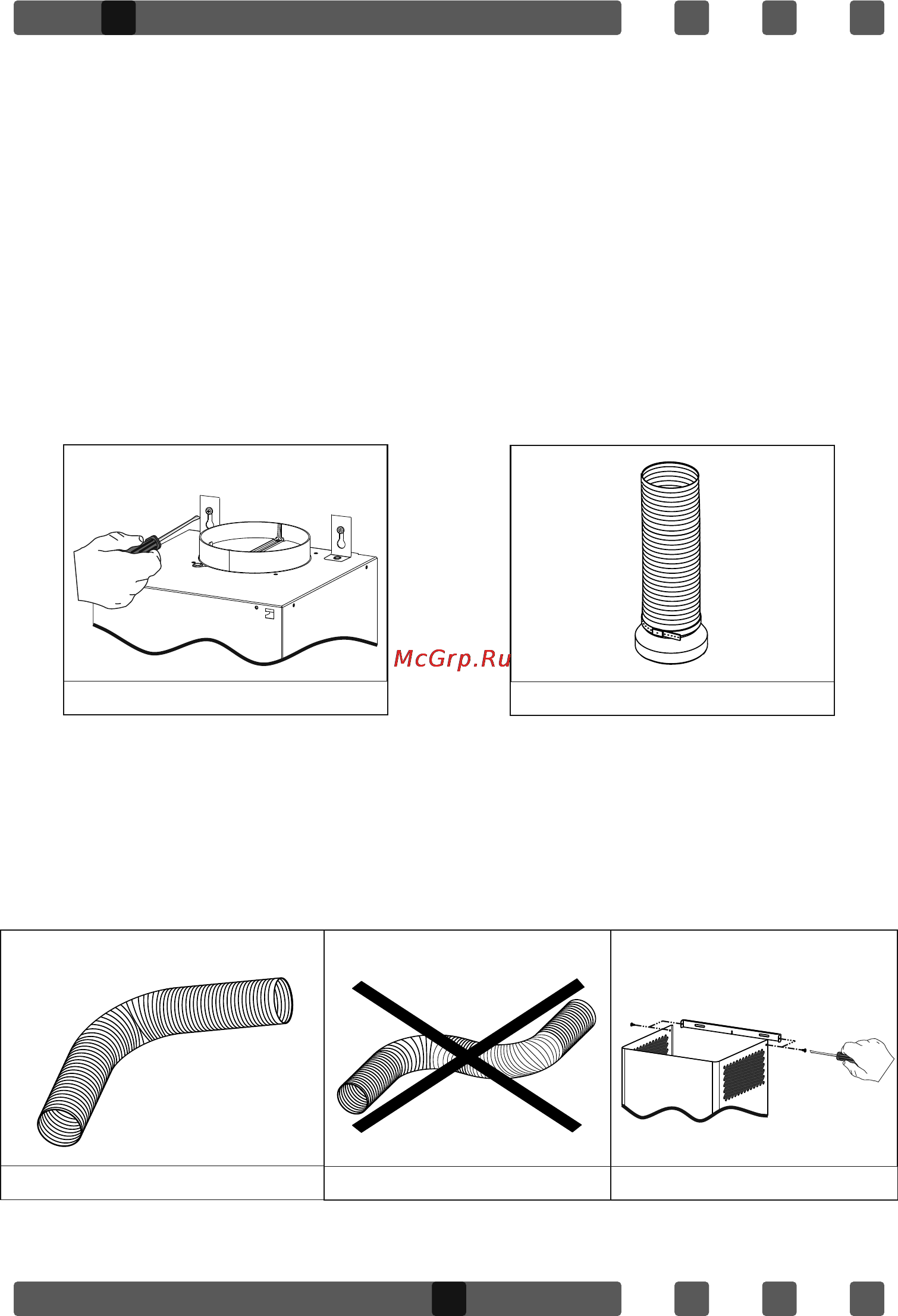

4.1.Установка вытяжки параллельно земле

Если положение вытяжки не параллельно земле, то с помощью винтов,

указанных на Рисунке 4, исправьте положение вытяжки так, чтобы она

стояла параллельно земле.

Выровняв вытяжку, крепко закрутите винты, указанные на Рисунке 5.

После того, как вытяжка будет установлена, зафиксируйте корпус

вытяжки, прикрутив два болта в отверстия (C,D), так чтобы вытяжка не

двигалась и была устойчива.

4.2.Установка алюминиевой трубы

Проденьте гибкую алюминиевую трубу на пластиковую трубу.

Прикрепите другой конец трубы в соответствующее отверстие для

трубы в кухне. (См. Рисунок 6)

Так как сгибы в алюминиевой трубе могут уменьшить мощность

всасывания воздуха, необходимо обеспечить как можно меньшее

количество таких сгибов и углов.

Внимательно прикрепите внешнюю и внутренню трубу к вытяжеке.

Прикрепите внутреннюю трубу с помощью двух болтов к крепежным

деталям. (См. Рисунок 9)
