ИНСТРУКЦИЯ ПО МОНТАЖУ

Для монтажа устройства требуется два человека. Вытяжку должен

подключать квалифицированный специалист.

MODEL:

AGNA 500 IX

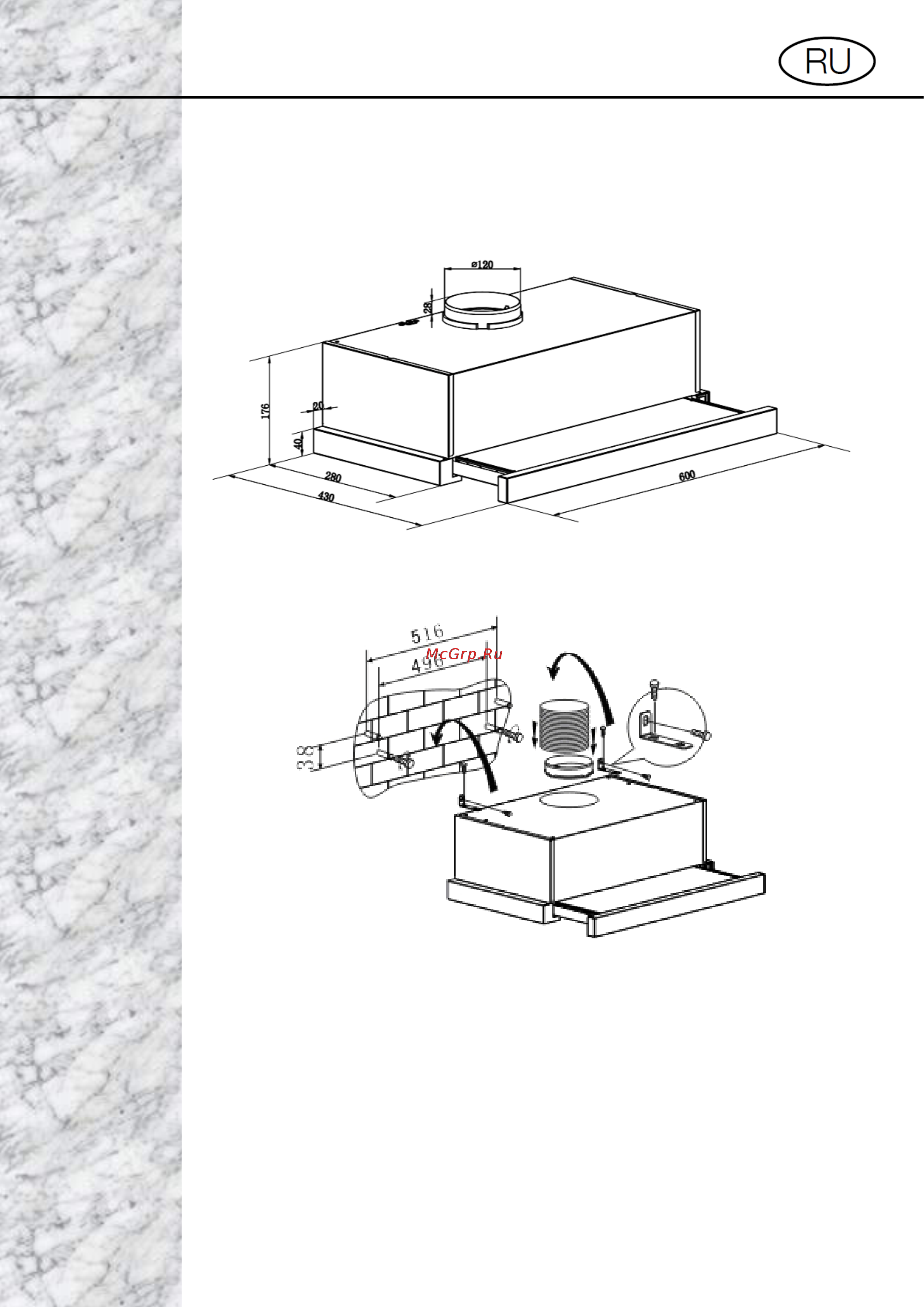

ВНЕШНИЕ РАЗМЕРЫ ВЫТЯЖКИ

МОНТАЖ НА СТЕНЕ

 Начертите на стене вертикальную линию, обозначающую центр

плиты.

 Разместите вытяжку так, чтобы расстояние между его нижней

гранью и нагревательной плитой составляло минимум 650 мм.

 Установите ее по горизонтали, начертите линию по нижнему краю

устройства. Начертите вторую горизонтальную линию над первой,

на высоте, равной расстоянию между нижним краем вытяжки и

верхними отверстиями.

 Обозначьте места монтажных отверстий на стене: 496 мм между

отверстиями или 248 мм между каждым отверстием и центральной

линией. Высверлите отверстия сверлом диаметром 8мм. Забейте

дюбели, заверните шурупы.
