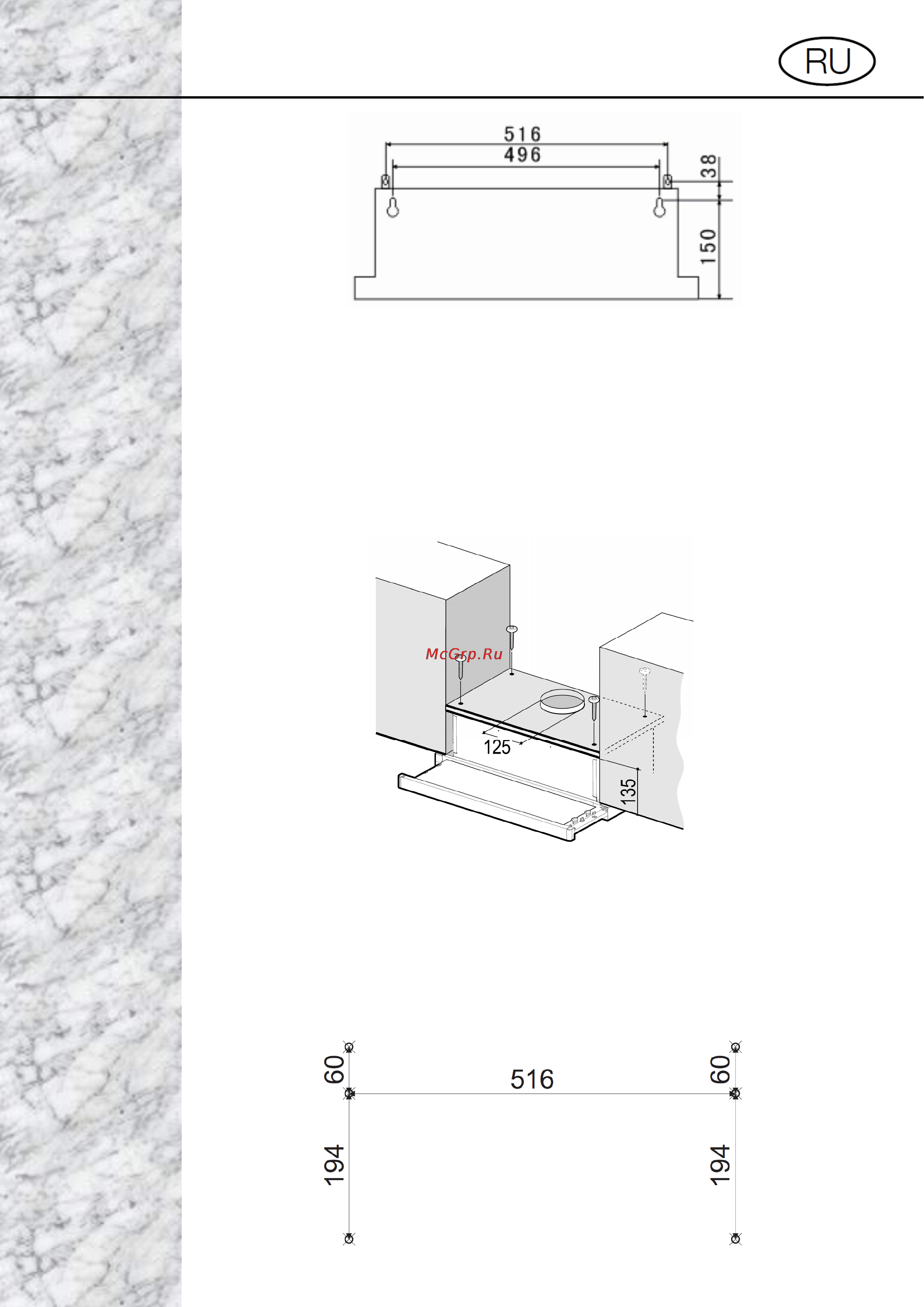

 Высверлите отверстия на 38 мм ниже верхних отверстий . Забейте

дюбели.

 Подвесьте вытяжку на шурупы.

 Заверните шурупы в отверстия, оперируя изнутри вытяжки.

 Установите V-клапан (поставляется опционально) на выпускное

отверстие вытяжки

МОНТАЖ ПОД НАВЕСНЫМ ШКАФОМ

 Высверлите в шкафу в обозначенных местах отверстия диаметром

4мм.

 Установите V-клапан (поставляется опционально) на выпускное

отверстие вытяжки.

 Закрепите вытяжку шурупами, оперируя изнутри шкафа.

Для работы воздухоочистителя в режиме вытяжной системы с выходом

трубы наверх заранее проделайте в шкафу отверстие согласно чертежу

ниже.
