Установка

Это оборудование не обеспечивает удаление продуктов сгорания, поэтому

рекомендуется его устанавливать в помещениях с достаточной вентиляцией,

соответствующей действующим нормам. Объем воздуха, который необходим

для сгорания, должен быть не менее 2,0 м

/ч на каждый кВт мощности устанав-

ливаемого оборудования (см. табл. Характеристики горелок и жиклеров).

Размещение (рис. 2)

Оборудование разработано таким образом, чтобы его можно разместить на

рабочей поверхности, как показано на рис. 2.

Перед установкой оборудования установите уплотнитель по всему периметру

выреза в несущей поверхности.

Подключение к газу (рис. 3)

Подсоедините оборудование к источнику газа, соответствующему действующим

стандартам для газоподключения, удостоверьтесь заранее, что оборудование

соответствует типу имеющегося газа. В противном случае см. § «Адаптация к

различным типам газа». Кроме того, проверьте, что давление газа находится в

пределах значений, указанных в табл. Характеристики горелок и жиклеров.

Данное изделие не предназначено для работы от баллонного газа.

Подключение негибкой /полугибкой металлической трубой

Выполните подключение, используя штуцеры и металлические трубы (даже

шланги), так, чтобы было исключено механическое давление на внутренние

части оборудования.

Примечание. После подключения проверьте места газовых соединений на

наличие утечек, используя мыльный раствор.

Инструкции для технического персонала

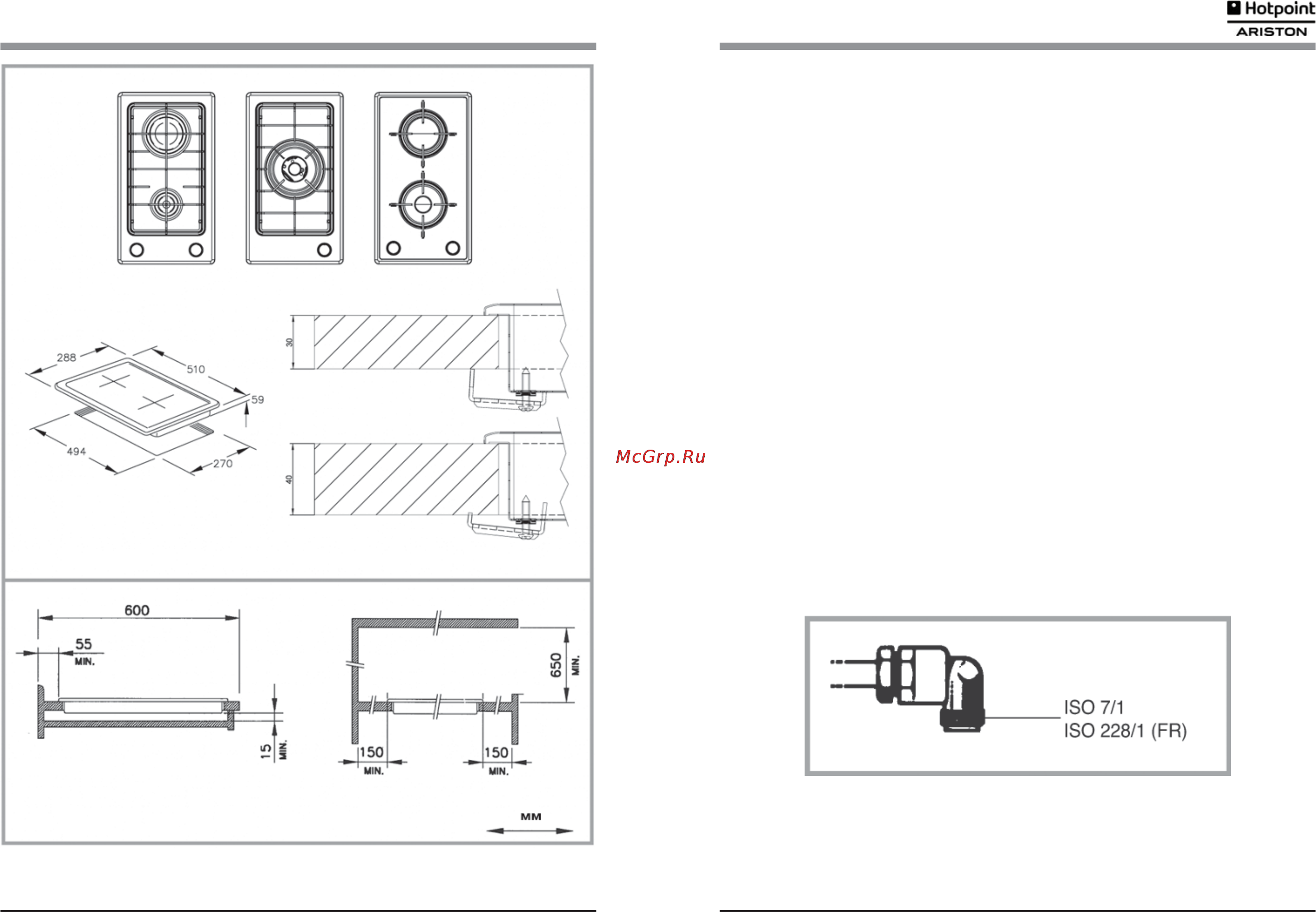

Рис. 2

Рис. 3
