DZ 20 (IX)/HA ... 7HDZ 20 S RU/HA

Подключение к электросети (рис. 4)

Перед подсоединением к электросети убедитесь в том, что:

- параметры системы электропитания соответствуют указанным в табличке

технических данных оборудования, расположенной на его нижней части;

- система имеет эффективное заземление в соответствии с действующими

требованиями и правилами электроподключения. Оборудование обязательно

должно быть заземлено.

Если оборудование поставляется без кабеля и/или соответствующей вилки,

используйте кабель и вилку, подходящие для указанного потребляемого тока

(см. табличку технических данных оборудования) и рабочей температуры.

Питающий кабель должен располагаться так, чтобы по всей длине он никогда

не нагревался до температуры, превышающей на 50°С комнатную.

При подключении к электросети напрямую установите многополярный выключа-

тель с соответствующей номинальной мощностью и безопасным

расстоянием

между разведенными контактами, который, согласно правилам установки, пол-

ностью отключает питание в условиях скачка напряжения категории III (при этом

линия заземления – желтый / зеленый провод – не должна быть прервана).

После установки вилка или выключатель должны быть легкодоступны.

Во избежание риска поврежденный питающий кабель оборудования

должен заменяться только специалистом сервисного центра или ква-

лифицированным электриком.

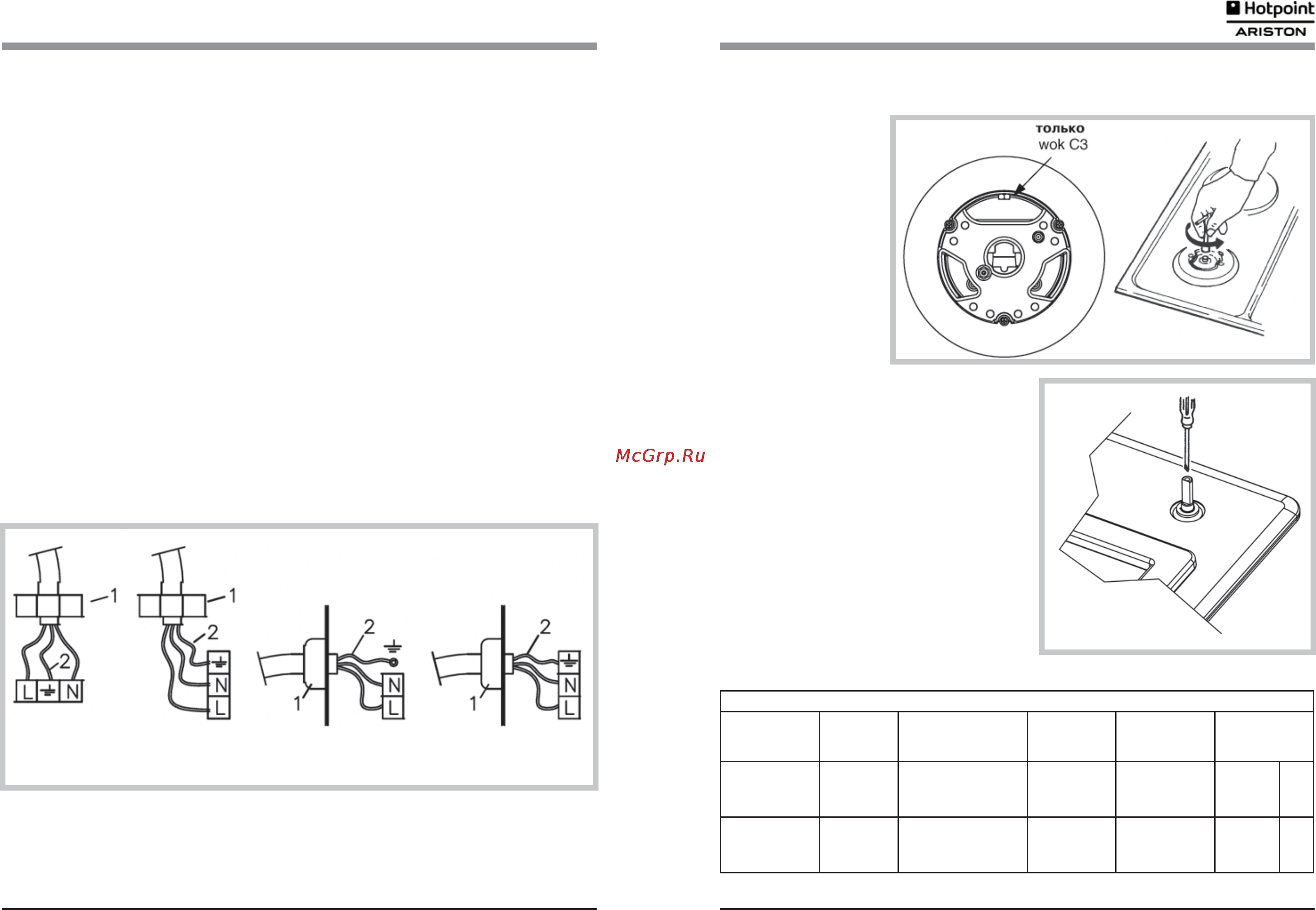

Рис. 4. 1 – кабельный зажим; 2 – желто/зеленый провод заземления

Адаптация к различным типам газа (рис. 5)

Если оборудование настроено на другой тип газа, выполните следующее:

замените жикле-

ры (рис. 5) соответ-

ствующими типу

газа, который будет

использоваться (см.

табл. Характерис-

тики горелок и

жиклеров);

чтобы отрегулиро-

вать минимум пода-

чи газа, с помощью

отвертки поверните

винт, расположенный

на кране (рис. 6), в позицию минимума.

Для LPG (бутан/пропан) винт должен

быть затянут полностью.

Характеристики горелок и жиклеров

Газовые горелки

Тип газа Давление

газа, мбар

Норм.

Горелка Ø жиклеров

1/100 мм

Номинальная

тепловая мощ-

ность, Вт

Расход

Природный

G20

Быстрая

Вспомогательная

Wok 3

129

141

3000

1000

3500

286

333

л/ч

Сжиженный

G30/G31

28-30/37

Быстрая

Вспомогательная

Wok 3

3000

1000

3500

218

254

г/ч

•

Рис. 5

Рис.6
