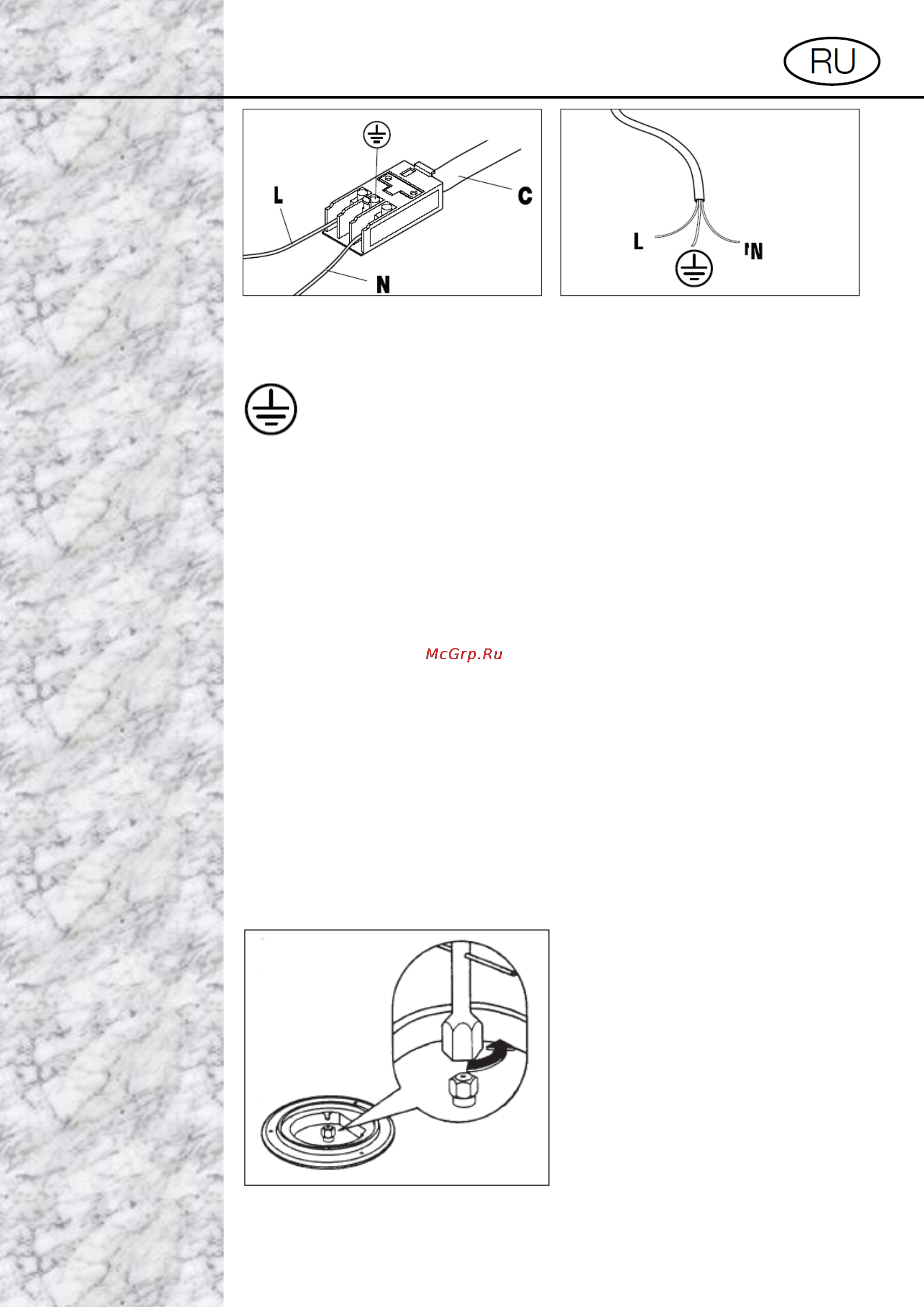

L (фаза) – коричневый провод

N (ноль) – синий провод

С – кабель питания

(Зеземление) – желто-зеленый провод

Замену сетевого шнура необходимо выполнять исключительно в

центре технического обслуживания или лицами с соответствующей

квалификацией. В случае необходимости замены шнура питания

следует использовать соответствующий действующим нормам шнур

типа H05VV-F или H05RR-F сечением 3 Х 0,75 мм2.Подсоединение к

клеммной коробке следует производить, как показано на рисунке

выше.

ПЕРЕНАСТРОЙКА НА ДРУГИЕ ВИДЫ ГАЗА (НЕ НА ВСЕХ

МОДЕЛЯХ)

Замена форсунок

1.Снимите решетки.

2.Снимите колпачки и крышки горелки.

3.При помощи торцевого ключа 7 размера отвинтите и снимите

форсунки как показано на рисунке, поменяйте их на форсунки,

подходящие для типа рабочего газа (см. таблицу в конце данной

инструкции)

4.Установите обратно детали, выполнив описанные действия в

обратной последовательности.

В случае если давление используемого газа отличается от

предусмотренного, на входном трубопроводе необходимо установить

подходящий регулятор давления газа, соответствующий нормам,

действующим в стране использования изделия.

MODEL:

GL603 CTB

GH601 CX

GH602 CX

GL604 CB
