РЕГУЛИРОВКА МИНИМАЛЬНОГО ПЛАМЕНИ

Чтобы отрегулировать минимальный уровень, выполните следующие

действия:

1. Зажгите огонь в горелке, следуя изложенным выше указаниям.

2. Установите кран в положение минимального пламени.

3. Вытащите ручки.

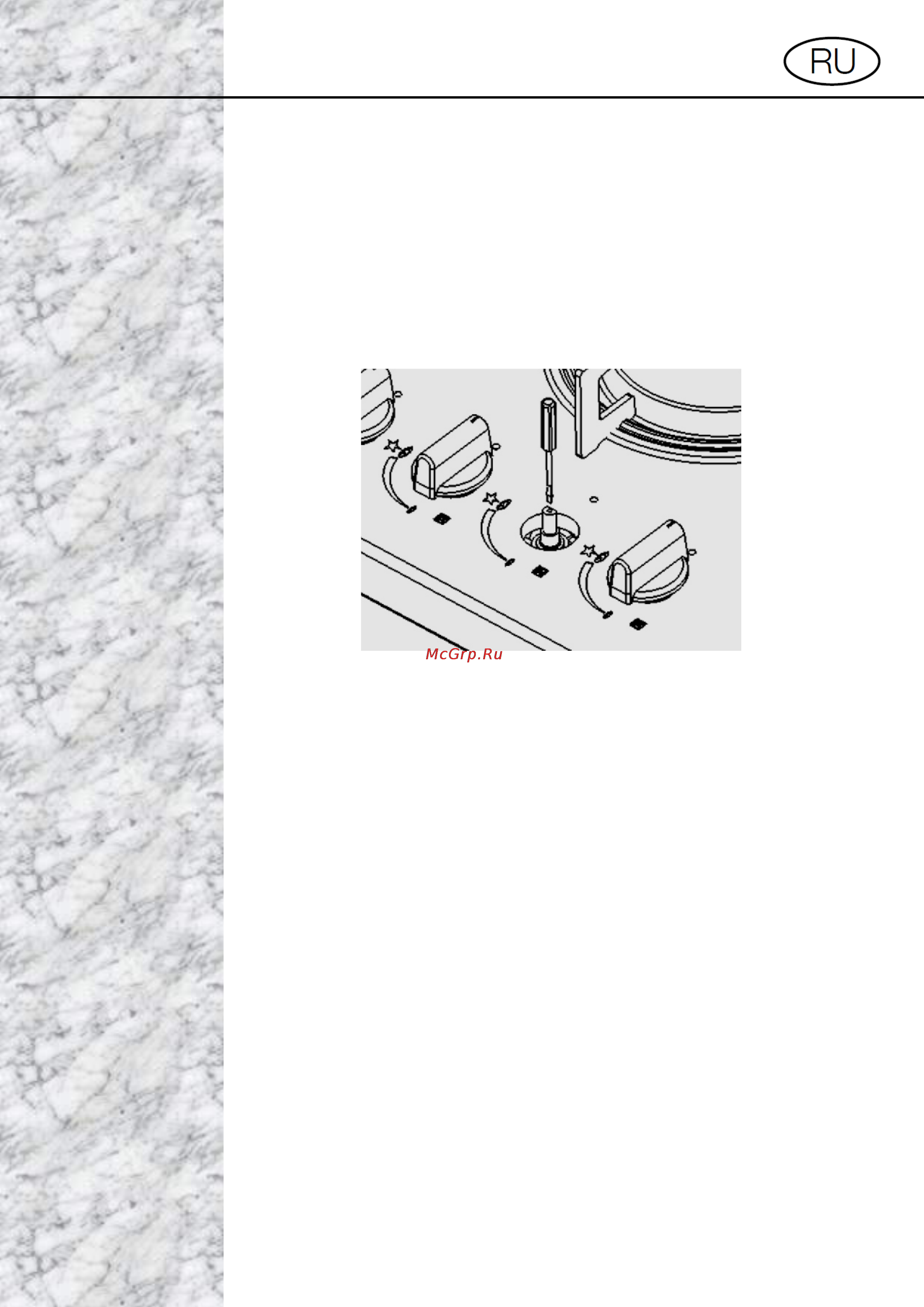

4. Отрегулируйте обводной вентиль (винт байпаса), указанный на

рисунке с помощью шлицевой отвертки.

• В случае перенастройки прибора, работающего на метане

давлением 20 мбар/13 мбар, на сжиженный газ, привинтите

обводной вентиль до упора по часовой стрелке.

• В случае перенастройки прибора, работающего на сжиженном

газе, наметан давлением 20 мбар, отвинтите обводной вентиль

приблизительно на 1/4 оборота.

• В случае перенастройки прибора, работающего на метане

давлением20 мбар, на метан давлением 13 бар, отвинтите

обводной вентиль приблизительно на 1/4 оборота.

• В случае перенастройки прибора, работающего на сжиженном

газе, наметан давлением 13 мбар, отвинтите обводной вентиль

приблизительно на 3/4 оборота.

• В любом случае в результате необходимо получить небольшое

однородное и равномерное кольцо пламени горелки.

5. В завершение проверьте, что при быстром повороте крана из

положения максимального пламени в положение минимального

пламени огонь в горелке не гаснет.

Описанную выше регулировку можно легко выполнить вне

зависимости от расположения или крепления варочной панели в

кухонной мебели.
